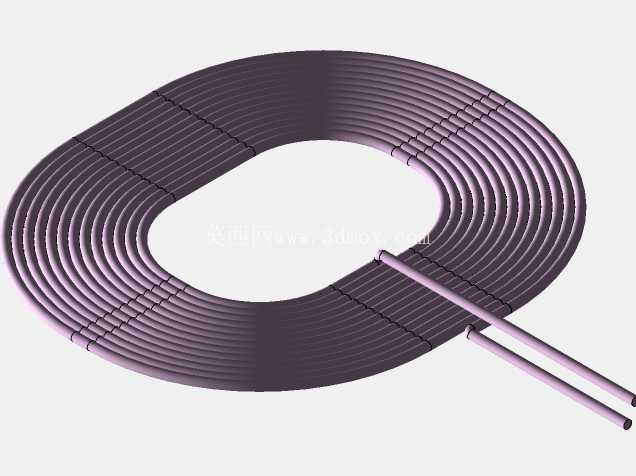

扁平跑道型无线充电发射端感应线圈结构

　　在消费电子、小型智能硬件的无线供电方案里，这类扁平跑道型感应线圈是核心的电磁耦合部件，区别于传统圆形线圈的形态设计，更多是为了适配长条形内部安装空间的终端设备，比如长条状的桌面无线充电座、内置无线充电功能的键盘托、狭长形态的智能穿戴充电仓这类产品，能在有限的横向安装空间里最大化线圈的有效耦合面积，提升能量传输的效率。从实际功能来看，这类线圈承担着交变电流到交变磁场的转换作用，当通入高频交变电流时，线圈周边会产生同频率的交变磁场，对应接收端线圈在磁场范围内就能通过电磁感应产生感应电动势，完成无接触式的电能传输，相比圆形线圈，跑道型的线圈在沿长轴方向的对位容忍度更高，用户放置待充电设备时不需要严格对准中心位置，沿长轴方向偏移一定距离依然能保持稳定的传输效率，这一点在桌面多设备充电场景里的体验提升非常明显。设计这类线圈结构的时候，首先要考虑的是绕线的排布逻辑，采用多层密绕的扁平结构，一方面是控制线圈整体的厚度，适配消费电子产品越来越薄的内部堆叠要求，避免线圈占用过多垂直方向空间影响整机厚度控制；另一方面多层绕线可以在有限的平面面积内增加有效匝数，提升线圈的电感量，匹配无线充电方案的谐振参数要求，绕线过程中每一层的线匝都要保持均匀排布，相邻线匝之间的间隙控制在合理范围，间隙过大会浪费平面空间降低耦合效率，间隙过小则容易在绕制过程中出现漆包线绝缘层磨损的问题，埋下匝间短路的隐患。

　　线圈的引出线采用同向平行出线的设计，两根引出线保持平行延伸一段距离，这样的设计是为了方便后续与后端的谐振电容、控制电路板进行焊接连接，平行出线的方式也能减少引出线部分的杂散磁场对主线圈耦合区域的干扰，同时在安装时可以顺着出线方向布置走线槽，不需要额外弯折引线，降低引线根部因为反复弯折出现断线的风险。从安装边界来看，这类线圈的整体轮廓是两端圆弧过渡的长圆形，安装时需要在壳体内部预留对应轮廓的避让空间，线圈背面通常会贴装铁氧体磁片，用来屏蔽线圈向后发散的磁场，避免磁场穿透壳体对设备内部的其他金属部件产生涡流发热，同时也能把磁力线约束在线圈朝向接收端的一侧，进一步提升耦合效率，所以安装时要保证线圈背面的磁片与壳体内部的金属结构件之间保留足够的安全距离，防止磁片被金属件短路影响屏蔽效果。

　　线圈的厚度方向尺寸控制非常严格，因为多数无线充电终端的表面都是薄壁塑料或者玻璃材质，线圈距离充电表面的距离越近，耦合效率就越高，所以设计时会把线圈整体的厚度压缩到尽可能薄，同时保证绕线的结构强度，不会因为轻微的按压就出现线匝移位变形的问题。在实际选型应用的时候，需要根据终端的充电功率要求匹配对应的线径和匝数，小功率的低功耗物联网设备充电场景可以选用更细的漆包线，减少线圈整体的重量和占用空间，中功率的手机类充电场景则需要选用更粗的漆包线，降低大电流通过时线圈自身的铜损，减少工作过程中的发热问题。

　　另外线圈两端的圆弧半径设计也需要结合内部空间调整，圆弧半径过小会导致绕线过程中漆包线的弯折应力过大，长期使用后容易出现绝缘层开裂的问题，圆弧半径过大则会压缩长轴方向的有效耦合长度，降低对位偏移的容忍度，设计时需要在空间限制和绕线工艺可行性之间找到平衡点。绕线完成后的线圈整体需要经过浸漆或者点胶固定处理，让所有线匝粘接成为一个整体，避免在终端设备受到振动或者冲击的时候线匝出现松散移位，导致电感参数漂移，影响无线充电的谐振点匹配，进而造成传输效率下降甚至充电中断的问题。这类线圈的安装固定通常采用背面背胶的方式，直接粘贴在壳体内侧的定位柱或者定位槽内，定位结构的设计要保证线圈中心与充电表面的标识中心对齐，确保用户放置设备时能获得最佳的耦合效果，同时要注意线圈周边不要布置大体积的金属元器件，避免金属件切割磁力线产生额外的涡流损耗，降低充电效率同时带来不必要的发热问题。
