IP67级密封电气接线防护外壳结构

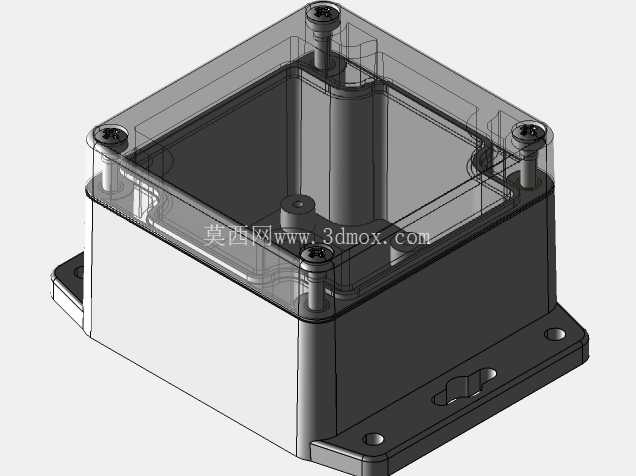

　　从结构设计逻辑来看，壳体采用上下分体扣合的装配思路，下壳体为一体成型的槽型主体，侧壁顶部预留整圈密封槽，用来嵌入适配截面的橡胶密封圈，上盖为平整盖板，通过四角的紧固螺钉施加均匀压合力，将密封圈压缩至设计形变区间，以此实现IP67等级的密封效果，这种四角锁付的结构相比侧边多螺丝锁付的方案，能让密封面受力更均匀，不会出现局部压合不足导致的密封失效问题，同时装配工序更简单，现场维护拆装时不需要逐一对位侧边螺丝，降低户外作业的操作难度。这款带安装法兰的方形密封壳体，是户外电气配套、小型电源类器件防护的常用结构件，日常在户外测控终端、小型电源模块封装、露天传感器接线防护、低压配电支路节点防护场景中十分常见，核心作用是为内部搭载的电气元件、小型变压组件、接线端子提供隔绝外界水汽、粉尘、轻度外力冲击的密闭安装空间，避免户外复杂工况下的凝露、扬尘、喷淋水侵入造成内部器件短路、锈蚀、绝缘性能下降问题。

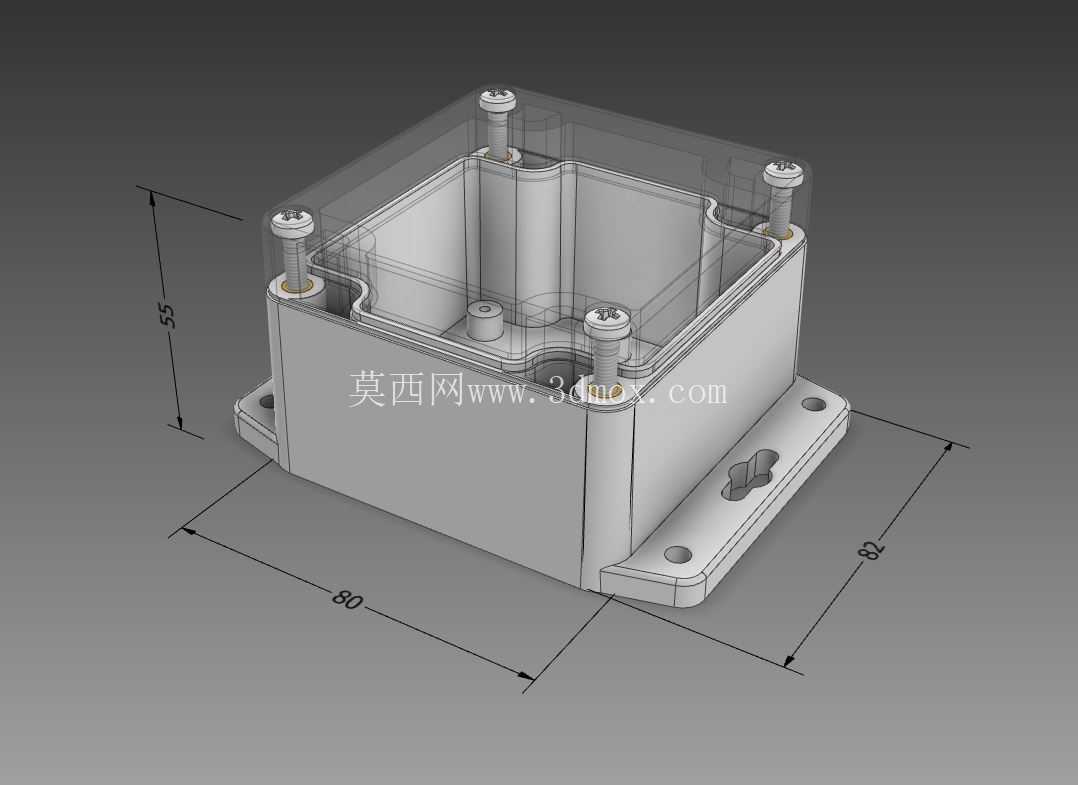

　　尺寸边界上，壳体主体的方形安装腔边长为80mm，整体腔体深度为55mm，这个尺寸刚好可以容纳常规小型电源变压器、PCB接线端子排、小型信号变送模块这类器件，不会因为腔体过大造成安装空间浪费，也不会因为尺寸紧凑导致内部器件布线拥挤、绝缘间隙不足。底部向外延伸的带安装孔法兰边，是整个结构的安装受力部位，法兰上的安装孔做了沉台设计，装配时固定螺丝的头部可以完全沉入沉台内，不会突出法兰底面，保证壳体安装后与安装面完全贴合，避免出现安装倾斜、密封面错位的问题；法兰上还预留了定位缺口，在批量装配时可以快速对位安装基准，减少现场调整的时间。

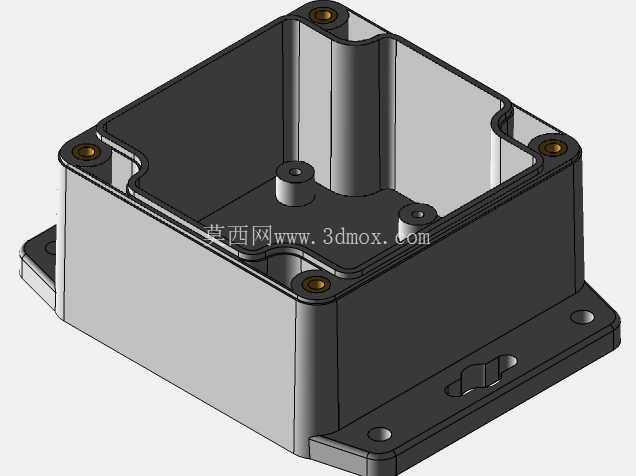

　　壳体材质选用聚碳酸酯与ABS复合材质，聚碳酸酯提供足够的结构强度与抗冲击性能，ABS材质则提升壳体的耐候性与加工成型精度，两种材料复合后既可以承受户外-30℃到80℃的温度区间变化，不会因为低温脆裂、高温软化，也能抵抗轻度的紫外线老化，适合长期在露天工况下使用。内部腔体的四角做了内凸的安装柱结构，安装柱内嵌铜质螺母柱，内部搭载的PCB板、器件安装支架可以直接通过螺丝固定在这些柱位上，不需要额外在壳体内壁粘贴固定座，既提升了内部器件的安装牢固度，也避免了额外粘接结构在长期温变环境下脱落的风险。密封槽的设计上做了两道挡边结构，外圈挡边高度略高于内圈挡边，当密封圈受压形变时，多余的形变部分会被内外挡边限制在密封槽内，不会出现密封圈被挤压溢出密封槽的问题，长期反复拆装也不会导致密封圈移位，能维持稳定的密封性能。上盖采用半透明的聚碳酸酯材质，不需要打开上盖就可以直接观察内部器件的运行状态、接线是否松动，日常巡检时可以大幅提升排查效率，同时半透明材质的抗冲击性能与不透明材质一致，不会因为透明属性降低结构防护能力。

　　在实际选型应用时，需要注意安装面的平面度，如果安装面存在明显凹凸，需要在法兰底面加装薄橡胶垫片，避免长期固定后法兰变形导致壳体密封性能下降；内部器件布置时，高压接线端子需要与壳体内壁保持至少3mm的电气间隙，避免因为壳体内壁凝露造成爬电距离不足。这款壳体的安装孔位间距为82mm，适配常规的电气安装板、设备侧壁预留孔位，不需要额外做转接板就可以直接固定，在小型户外电源模块、变压器外置防护、现场信号采集节点封装这类场景中，能大幅减少结构设计的重复工作量，直接基于现有壳体尺寸做内部器件布局即可，缩短项目的结构开发周期。
