OrionBMSWiFi连接模块结构设计

　　在新能源储能、车载动力系统的BMS配套改造项目里，经常会遇到需要给原有电池管理系统拓展无线通讯能力的需求，这款Orion BMS WiFi连接模块的三维结构，就是完全按照实物逆向测绘完成的，所有安装尺寸、接口位置、外壳轮廓都和实际量产件保持一致，能直接用于系统集成阶段的装配干涉校验、安装支架设计、线束走向规划。

　　从实际工程应用场景来看，这类WiFi模块主要是给配套的Orion系列电池管理系统提供无线数据传输通道，替代传统的有线CAN或RS485连接，在储能柜调试、房车电池系统监控、小型分布式光伏储能站点运维、低速电动车电池状态远程读取这些场景里，工程师不用拆开设备外壳接通讯线，直接通过WiFi就能读取电池组的单体电压、温度、SOC、故障告警等核心数据，大幅降低现场调试的工作量，尤其是在设备安装位置狭窄、布线难度大的场景下，这种无线通讯模块的优势非常明显。

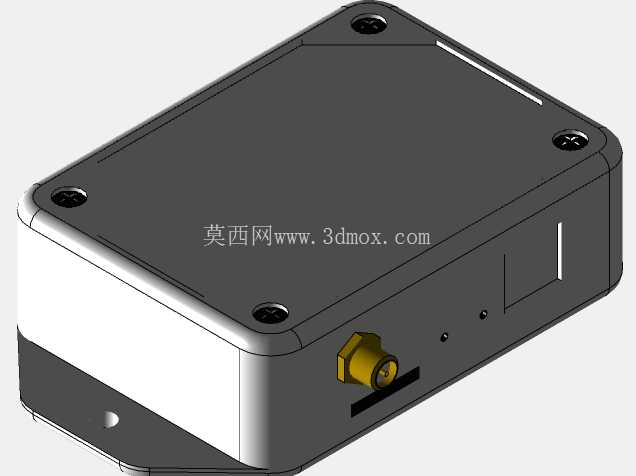

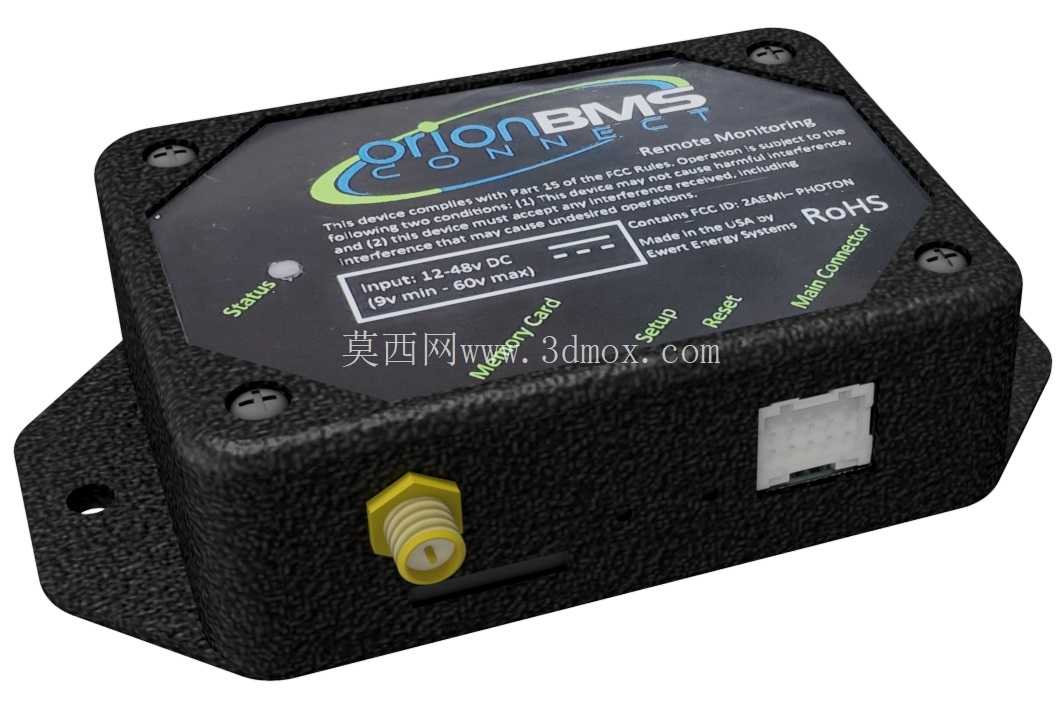

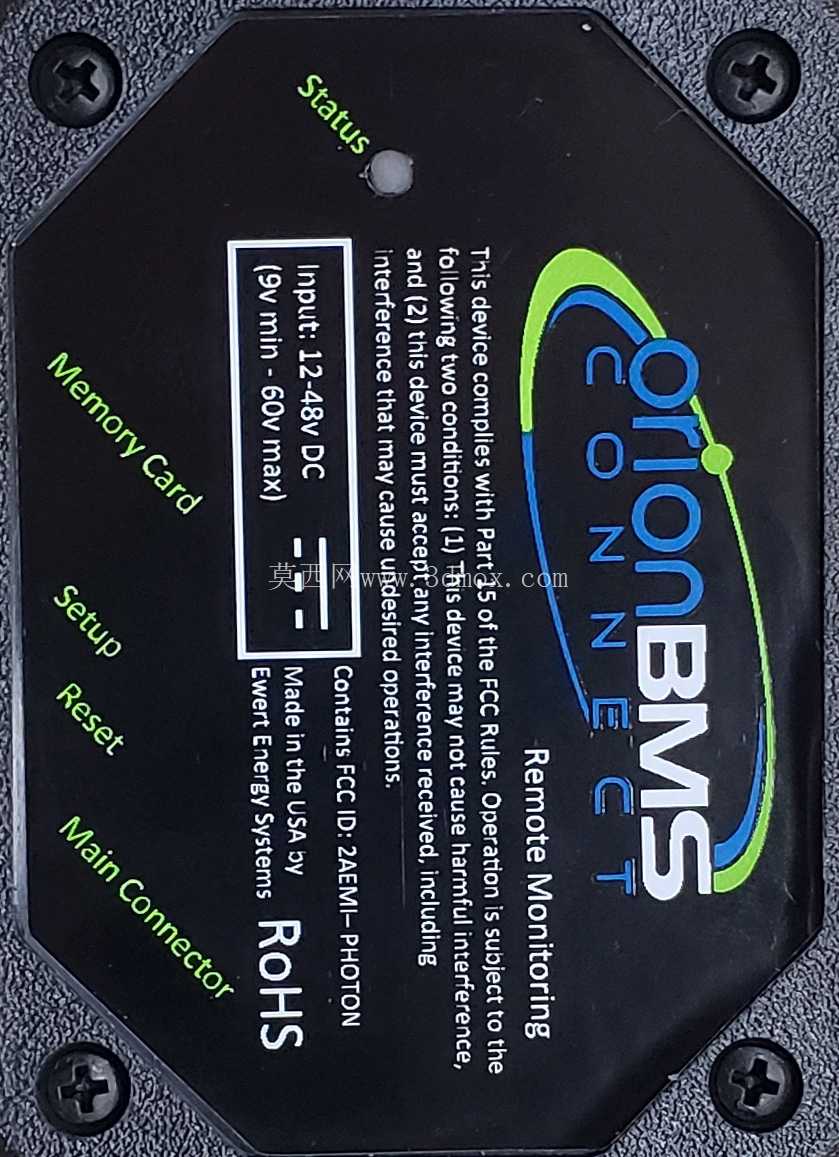

　　模块本身的功能特性完全围绕BMS系统的通讯需求设计，外壳采用阻燃ABS材质做磨砂纹理处理，表面的丝印标识直接做了贴图处理，在三维模型里没有做冗余的曲面雕刻，既保证了视觉上和实物一致，又能控制模型的整体面数，不会给后续的装配体带来过大的运算负担。模块正面预留了状态指示灯的位置，对应实物上的Status、Setup、Reset三个功能标识，侧面的SMA天线接口位置完全按照实物尺寸定位，接口突出外壳的长度、螺纹规格、接口中心距外壳边缘的距离都做了精准还原，设计安装结构的时候可以直接参考这个尺寸预留天线的安装空间，避免出现天线拧入后和周边结构干涉的问题。主通讯连接器采用卧式贴片接插件，接口的开口尺寸、插针间距、接插件突出外壳的高度都和实物一致，设计配套线束的时候可以直接调用这个模型做接插件匹配，不用再单独测绘接插件尺寸。

　　做这个结构设计的时候，核心思路是优先保证安装边界的准确性，毕竟这类模块在整套BMS系统里属于附属配件，结构工程师最关心的是模块装到设备里会不会和其他零件撞、安装孔位能不能对上、接口位置能不能顺利插线，所以模型里的两个安装耳的孔位尺寸、安装孔中心距、外壳整体的长宽高尺寸都做了反复校核，安装孔的沉头深度、安装耳的厚度也完全和实物一致，不管是做面板嵌入式安装还是支架固定式安装，都能直接用这个模型做布局。外壳上的散热筋、边角的圆角、固定螺丝的沉孔位置都做了简化处理，没有做过于细碎的特征，毕竟在整套设备的总装模型里，这个模块属于外购成品件，不需要拆解到外壳螺丝的细节，只要保证外部轮廓和安装尺寸准确就足够满足设计需求。

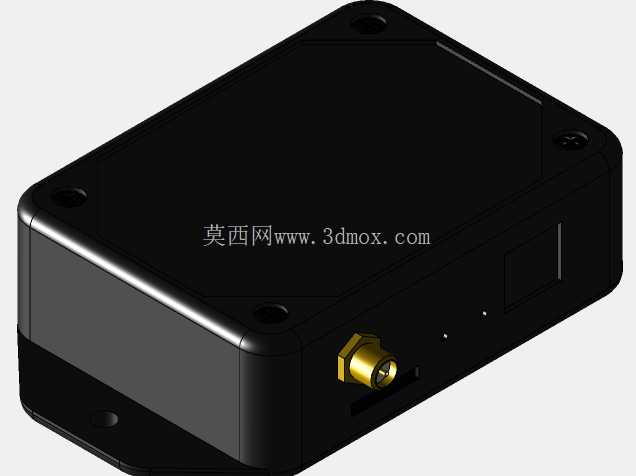

　　从安装边界来看，模块整体为长方体带单侧安装耳的结构，天线接口位于外壳侧面靠前的位置，设计的时候要注意天线旋转半径内不能有金属遮挡件，否则会影响WiFi信号的传输强度，主连接器接口位于外壳侧面靠下的位置，线束出线方向要预留至少15mm的弯曲空间，避免线束弯折角度过大导致接触不良。模块底部没有突出的结构，可以直接贴合安装面板固定，安装耳上的固定孔适合用M3的自攻螺丝或者面板螺丝固定，安装的时候不需要额外做减震结构，模块本身的重量很轻，常规的螺丝固定就足够满足车载、储能柜等场景的震动要求。

　　在实际的结构选型阶段，用这个三维模型可以直接把模块放到整套BMS的控制盒装配体里，提前确认模块和主控板、继电器、铜排等周边零件的安全间隙，尤其是高压场景下，要保证模块和高压带电部件之间至少有5mm以上的电气间隙，用这个模型做间隙检查的时候可以直接测量，不用等实物打样之后再发现干涉问题。另外模块表面的标签位置也做了还原，在做设备的丝印设计的时候，可以参考模块本身的标识位置，避免设备外壳的丝印和模块上的标识重叠，影响后期运维人员的识别。
