5.5mm斜角DC电源插孔弯角接插结构

　　在低压直流供电的各类终端设备里，板载或者线端的电源接插件往往是容易被忽略但直接影响供电可靠性的部件，这款5.5mm规格的斜角弯角插孔，就是针对小功率9V直流供电场景设计的接插部件。日常做消费类电子、小型工控板卡的结构设计时，经常会遇到设备内部走线空间局促、直插式DC座会突出外壳过多或者和周边元器件干涉的问题，这类弯角结构的插孔刚好能解决这类布局痛点，接插方向和出线方向呈90度弯折，能大幅压缩接插件在设备轴向的占用空间，让外壳内部的堆叠布局更紧凑。

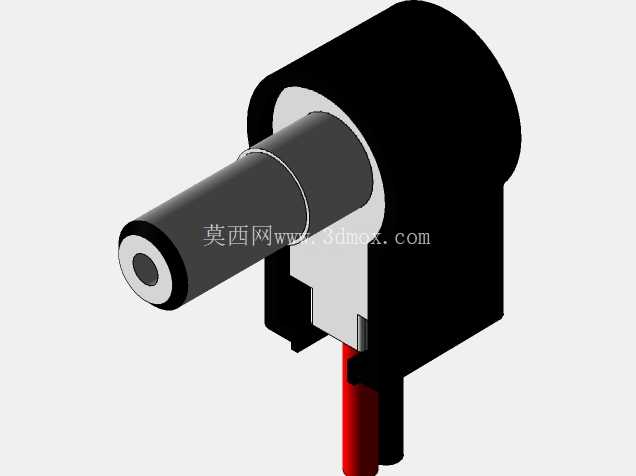

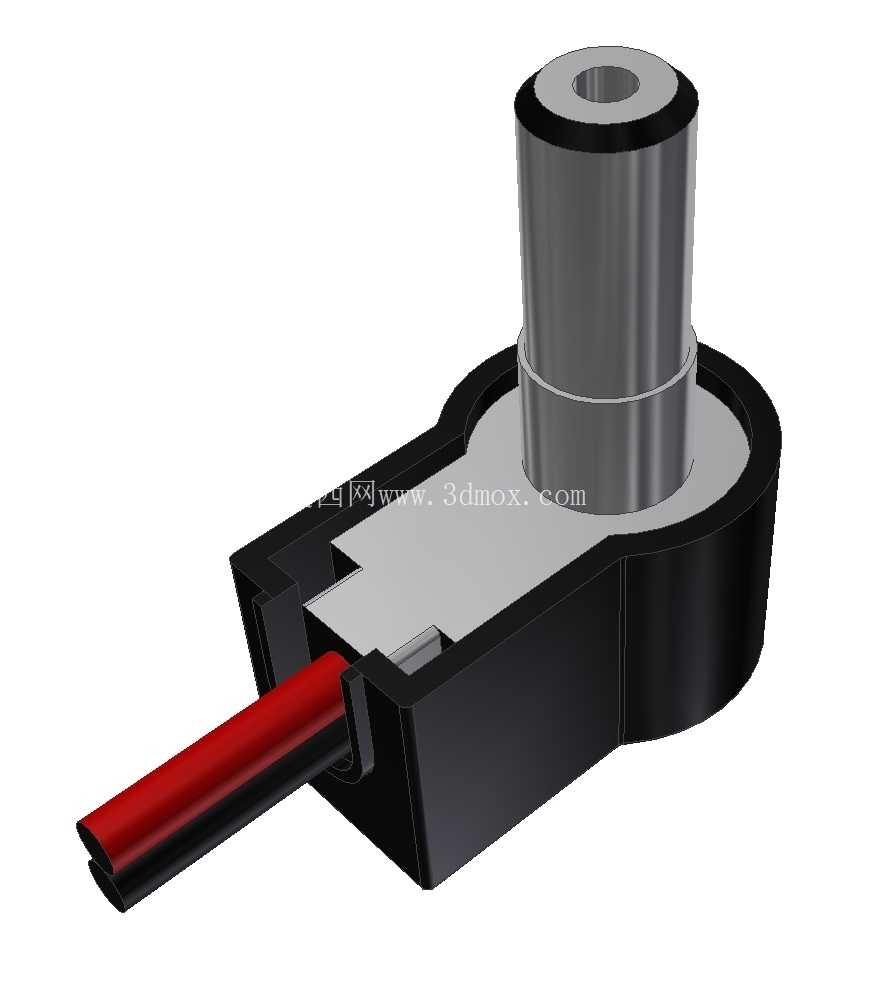

　　从结构细节来看，插孔的金属接触端采用同轴嵌套设计，外层为负极接触环，中心内孔为正极接触端，标准5.5mm的外径尺寸适配市面上通用的同规格DC电源插头，插拔时的同轴度公差控制在合理区间，既能保证插拔力度适中不会过松导致接触不良，也不会因为过紧造成用户插拔困难。接插件的基座部分采用绝缘阻燃的工程塑料材质，成型时直接把金属接触端子和出线端的压线结构嵌合在塑料基体内部，既可以固定金属端子的位置避免插拔时端子移位，也能实现正负极之间的绝缘隔离，防止出现爬电或者短路的风险。出线端采用侧出红黑导线的设计，红色导线对应正极、黑色对应负极，导线和内部金属端子的连接部位做了压接加固，在基座的出线位置还做了应力释放的结构，导线弯折时不会直接拉扯压接点，避免日常使用中因为导线反复弯折导致线芯断裂的问题。实际选型应用时，需要注意这款插孔的安装边界：金属插筒部分的轴向高度、基座的长宽尺寸，以及侧方出线的弯折半径，在做设备外壳开孔时，要给插筒预留足够的穿过间隙，同时基座和外壳内壁之间要预留定位卡位的空间，避免接插件在外壳内晃动。

　　这类弯角插孔常见于小型桌面适配器、路由器、小型仪表、嵌入式开发板这类9V直流供电的设备上，相比直插式DC座，侧方出线的结构能让电源引线顺着设备外壳内壁排布，不会因为引线垂直突出导致设备摆放时硌压导线，也能减少插头部位受到的侧向力矩，降低因为外力磕碰导致插头掰坏、焊盘脱落的风险。建模过程中需要重点关注几个配合尺寸：首先是金属插筒的内外径公差，要保证和标准DC插头的配合间隙在合理范围，接触电阻满足小功率供电的载流要求；其次是塑料基座和金属端子的嵌合公差，避免成型后端子出现偏斜，导致插头插入时卡滞；另外出线端的导线槽尺寸要和导线线径匹配，压接后导线外皮能被基座夹紧，起到应力防护的作用。从结构可靠性角度来说，这类接插件的金属接触部分一般采用铜质基材表面镀镍的处理，既有足够的导电性能，也能避免长期使用后氧化导致接触不良，塑料基座的材质要满足常规的阻燃等级要求，在出现过载发热的情况时不会出现引燃的风险。在做整机结构装配时，这类接插件如果是板载焊接版本需要注意波峰焊时的耐温参数，如果是线端预接版本则要注意导线和端子的压接拉力，满足日常使用中的拉扯强度要求。

　　很多新手设计师在选型DC接插件时，往往只关注插孔的内径外径参数，忽略了弯角结构的出线方向和周边元器件的干涉问题，比如接插件旁边如果有较高的电解电容或者散热片，就可能导致电源插头无法完全插到位，或者出线被其他部件挤压破皮，这款模型完整还原了接插件的外形轮廓和安装尺寸，在做整机布局干涉检查时可以直接调用，能有效减少结构评审时才发现的布局问题，缩短产品开发的迭代周期。另外斜角插筒的端面做了导向倒角处理，插头插入时不需要完全精准对位就能顺着倒角滑入插孔，提升用户插拔时的操作手感，不会出现插头怼偏刮花外壳或者顶坏接插件内部端子的问题。基座底部的平面可以直接贴合设备外壳的安装柱，用螺丝或者热熔胶固定即可，不需要额外设计复杂的固定结构，对于小批量生产的设备来说能降低装配的复杂度。
