户外岗亭T8LED防风防雨灯具安装结构

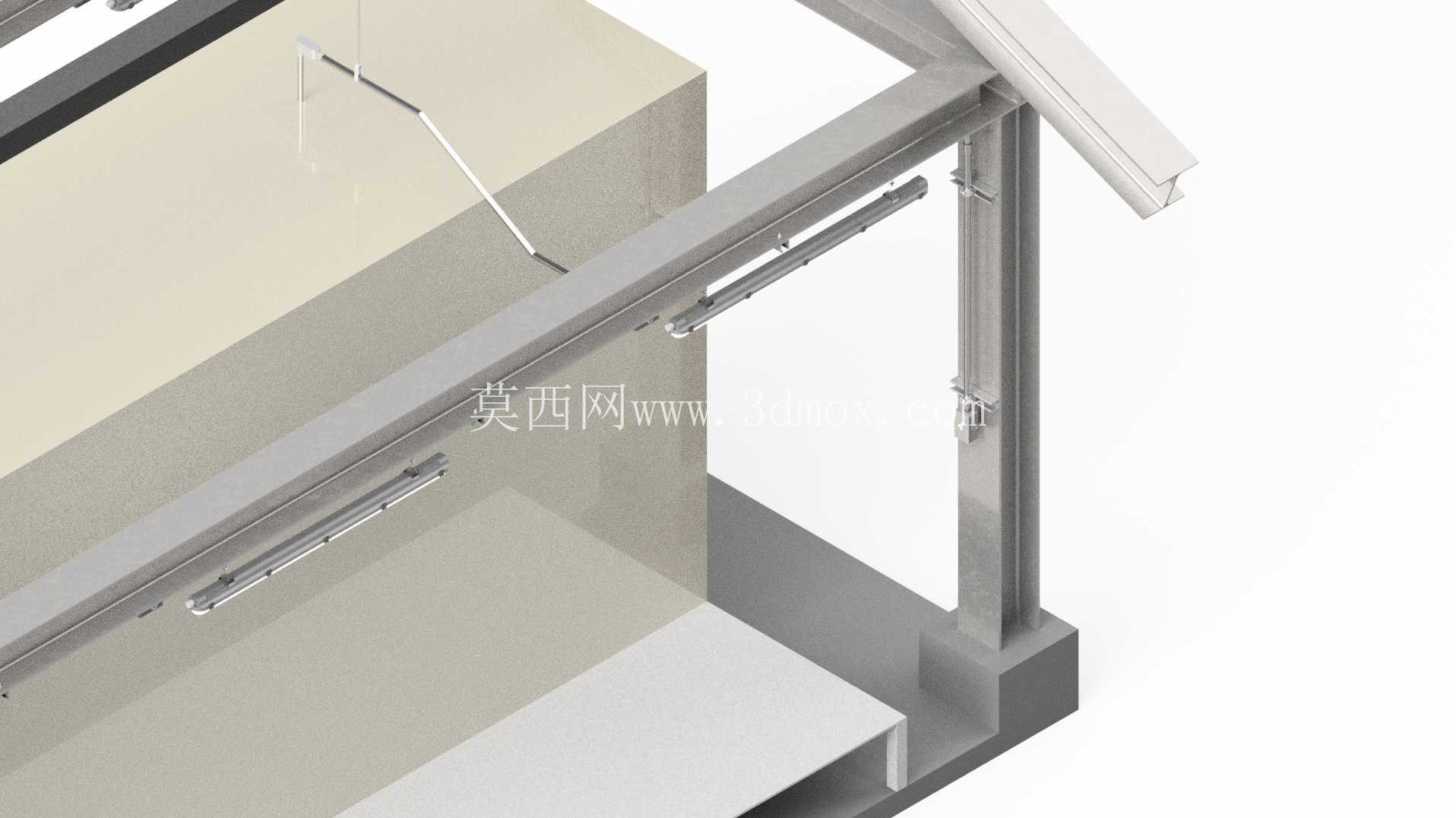

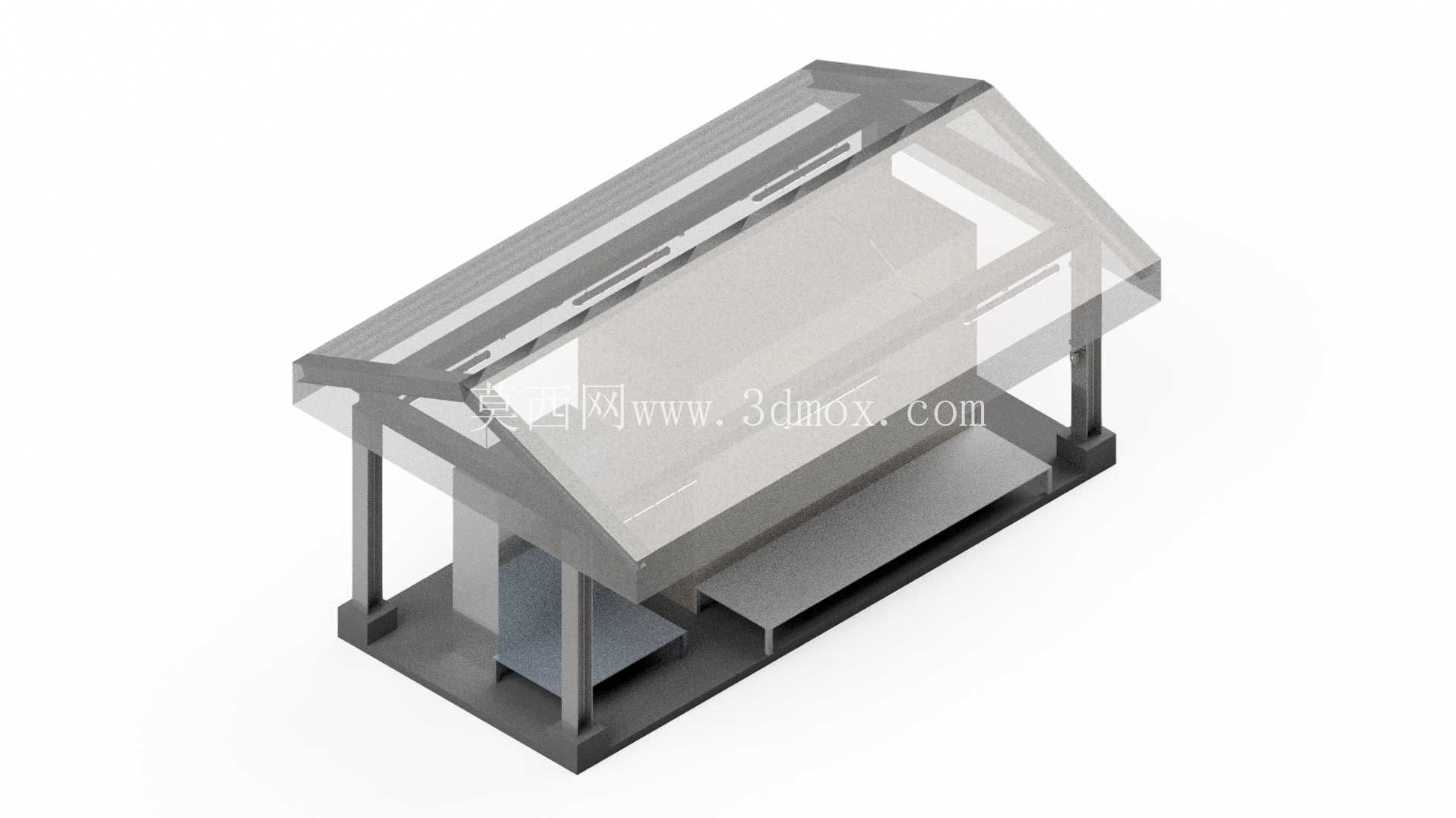

　　户外临时值守岗亭、厂区外围巡检站点这类半开放空间的照明布置，一直是现场电气安装容易出问题的环节——常规室内吸顶灯具没有防水密封结构，雨季时水汽顺着灯体接缝渗入接线端，轻则造成灯管频闪接触不良，重则引发线路短路跳闸；而普通工业三防灯的安装支架多为适配混凝土顶面设计，直接固定在彩钢夹芯板岗亭的顶面檩条上时，很容易因为钻孔位置偏差打穿夹芯板的保温层，或是固定点受力集中导致彩钢板面变形凹陷。这套T8LED防风防雨灯具的安装结构，正是针对这类半开放金属结构岗亭的照明需求做的适配设计，从安装固定逻辑到灯体防护细节都贴合现场实际使用场景。

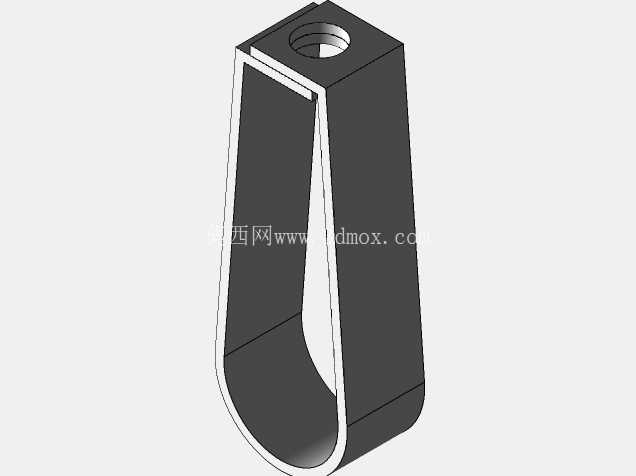

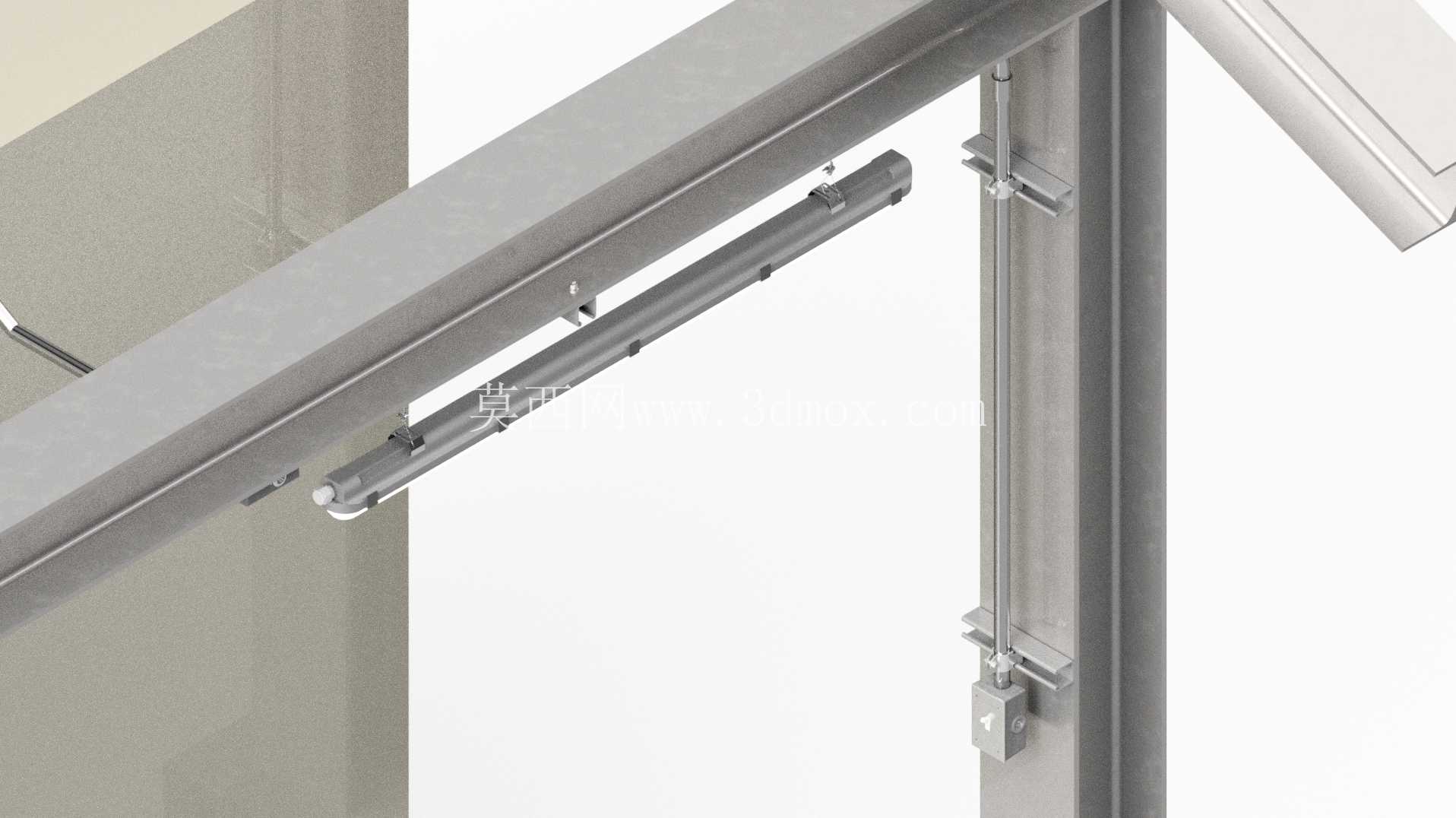

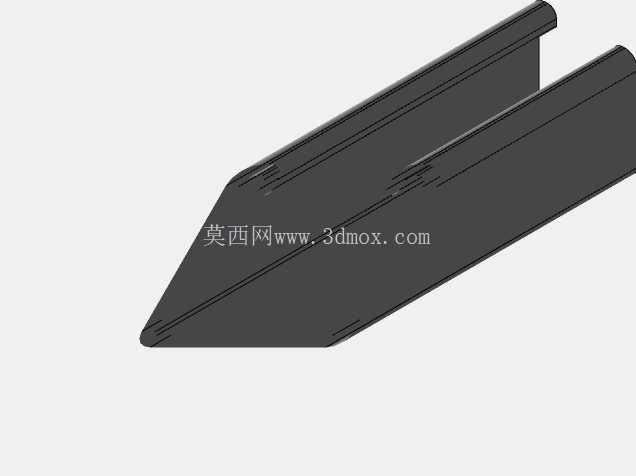

　　从结构组成来看，整套安装组件包含灯体固定吊件、横向走线导轨、端部密封堵头、线缆防水接头几个核心部分。横向走线导轨采用冷轧钢板辊压成型，截面为带加强筋的C型结构，导轨上每隔100mm预压有定位凹点，既可以作为灯体吊件的滑动定位基准，也能提升导轨自身的抗弯强度，避免长跨度安装时导轨中部下挠。灯体吊件为可滑动式卡扣结构，上部卡在C型导轨的卷边内，下部通过蝶形螺丝与T8灯体的背部固定座连接，安装时不需要在导轨上额外钻孔，只需要将吊件滑到预设位置拧紧蝶形螺丝即可完成灯体固定，后期调整灯具间距时也不需要拆卸整条导轨，松开螺丝就能滑动调整位置，适配不同长度的岗亭空间照明需求。

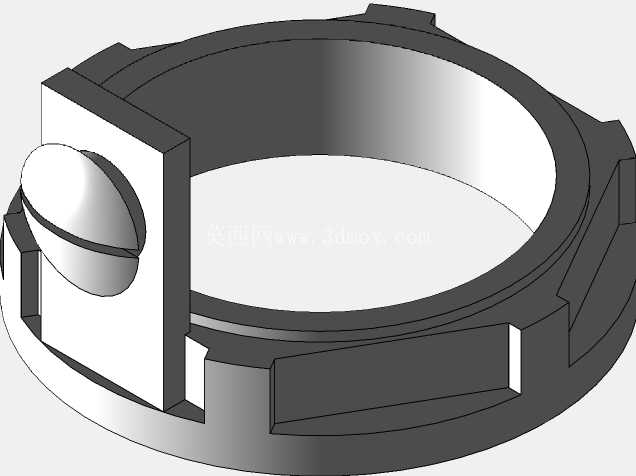

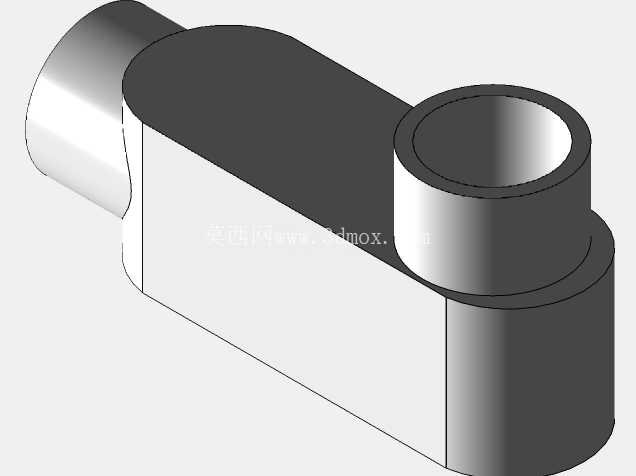

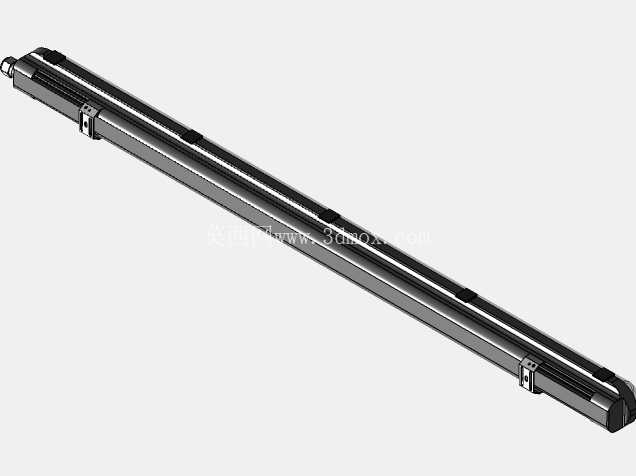

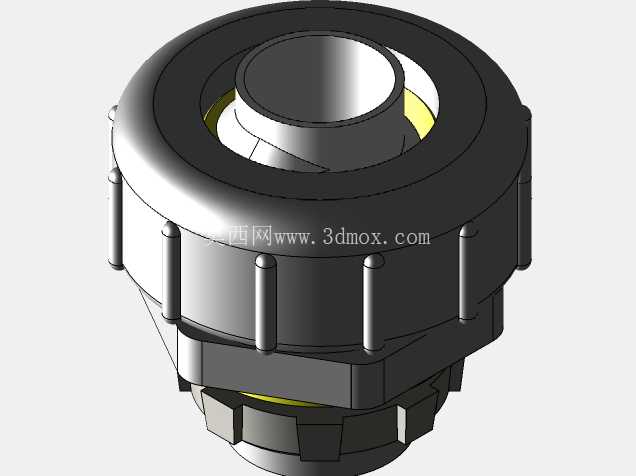

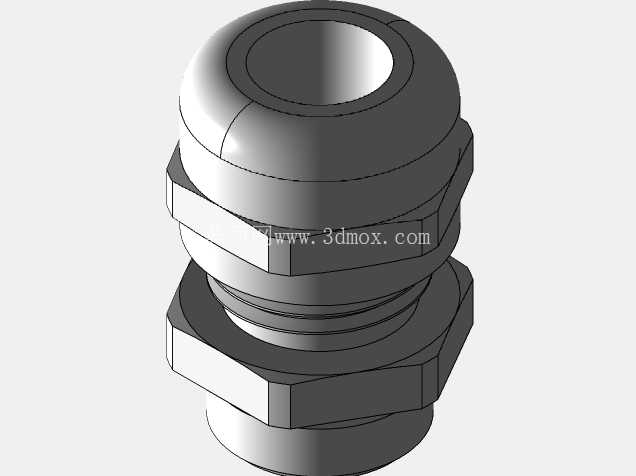

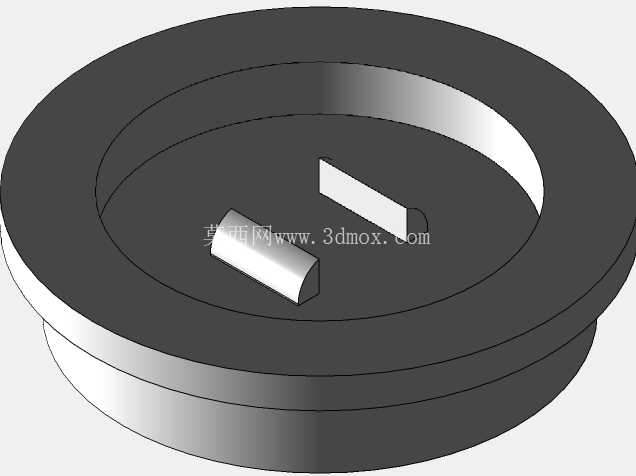

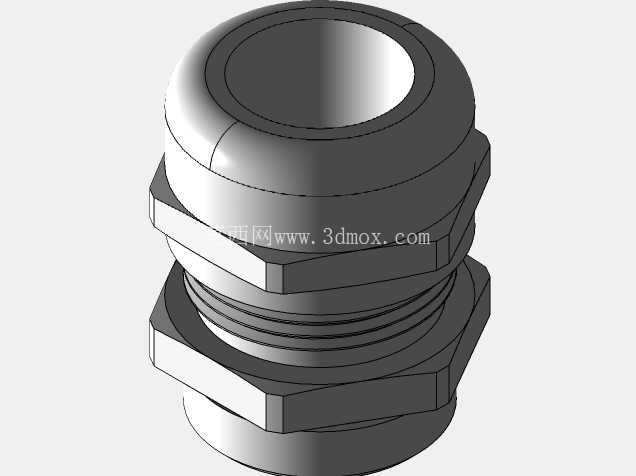

　　灯体本身采用PC材质的全封闭外壳，灯罩与灯座之间设置有一圈硅胶密封垫，两端的接线端采用格兰头式防水接头，线缆穿过接头后拧紧压紧螺母就能挤压橡胶圈抱紧线缆外皮，阻断水汽顺着线缆间隙进入灯体内部的路径，防护等级可以满足户外半开放空间的防雨要求，即使是斜向飘雨的天气也不会出现灯体进水的问题。考虑到户外场景的抗风需求，灯体与吊件的连接点设置有防脱卡扣，即使蝶形螺丝因为长期振动出现松动，卡扣也能勾住灯体背部的固定座，避免灯具脱落造成安全隐患；导轨与岗亭顶面檩条的固定采用自钻自攻螺丝搭配橡胶密封垫片，螺丝穿过导轨底部的安装孔直接钻入檩条的型钢内部，密封垫片可以盖住钻孔位置的缝隙，防止雨水顺着钻孔渗入彩钢板的夹芯层造成保温层受潮腐烂。

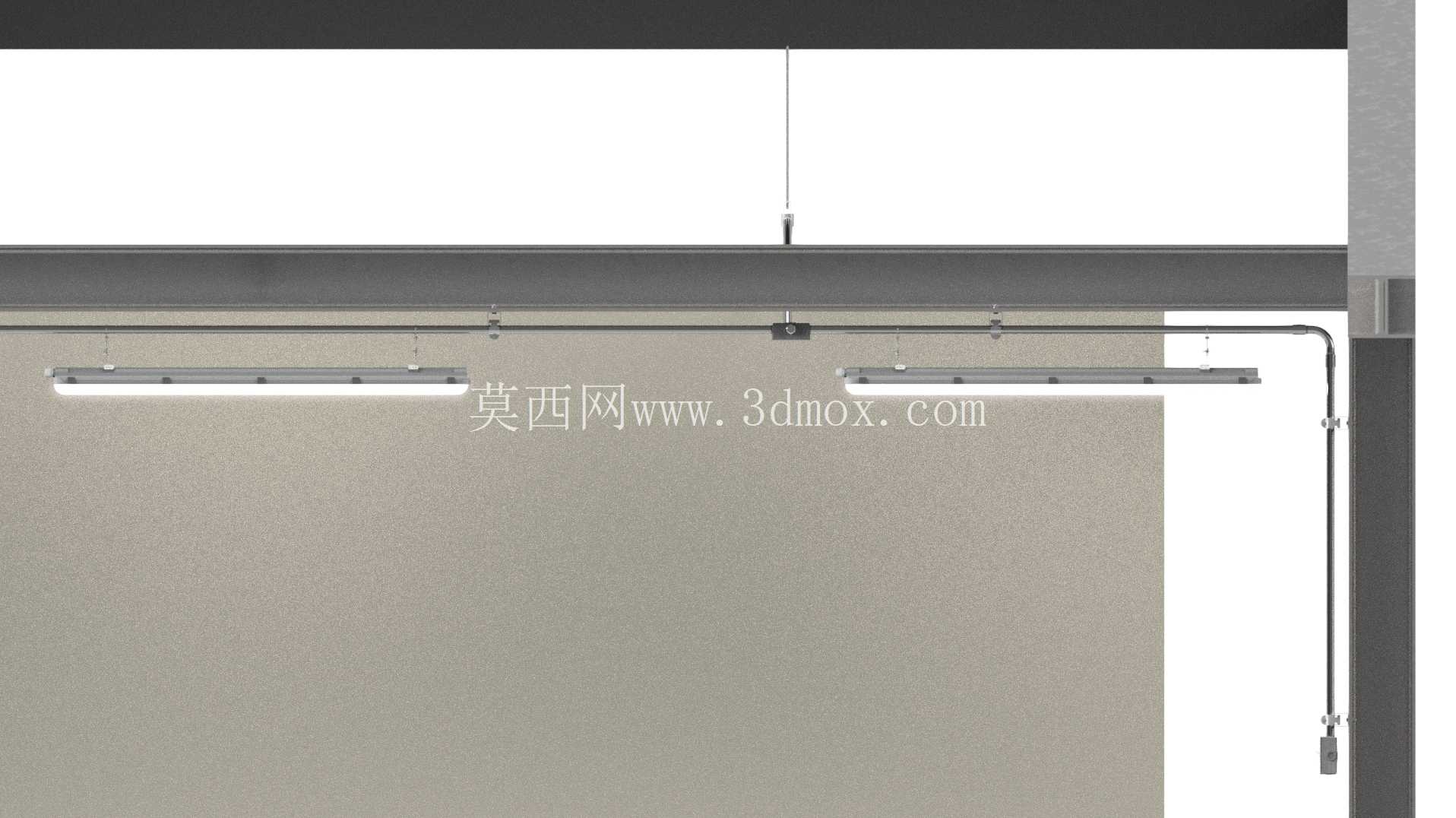

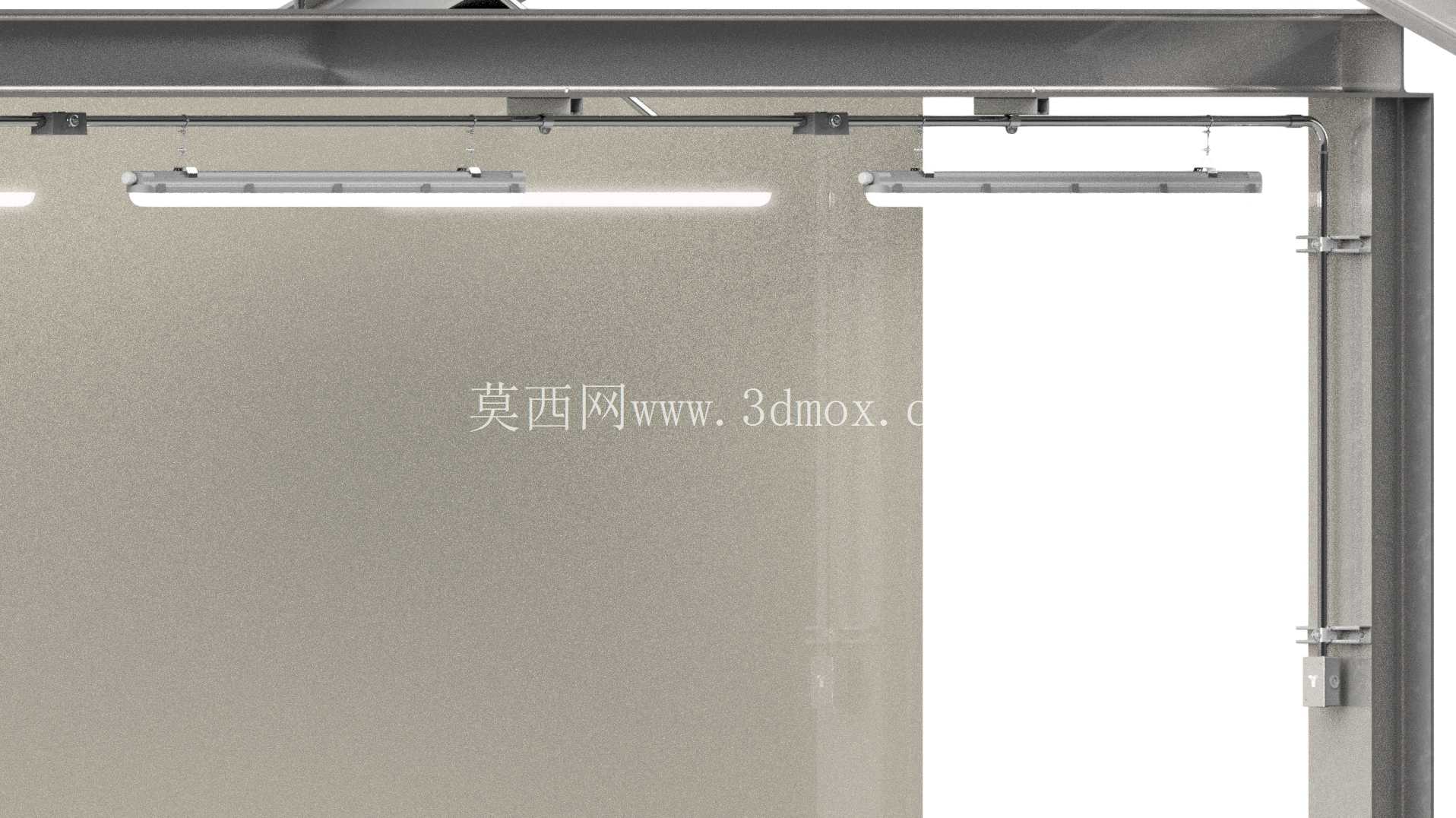

　　安装边界方面，单根标准导轨的长度为1.2m，适配两根0.6m长度的T8LED灯管安装，导轨两端预留有20mm的接线余量空间，多根导轨拼接时可以通过端部的对接卡扣直接连接，不需要额外的转接件，拼接后整体直线度偏差可以控制在1mm/m以内，不会出现明显的拼接错位。灯体安装完成后，底部距离岗亭顶面的净空高度为120mm，既预留了足够的散热空间避免灯体热量积聚影响LED寿命，也不会因为吊件过长导致灯体在大风天气下出现明显晃动。线缆全部隐藏在C型导轨的内部空腔中，外部看不到明露的线缆，既避免了线缆长期暴露在紫外线下老化开裂，也让整体安装效果更加整洁规整，不会出现明线杂乱的问题。

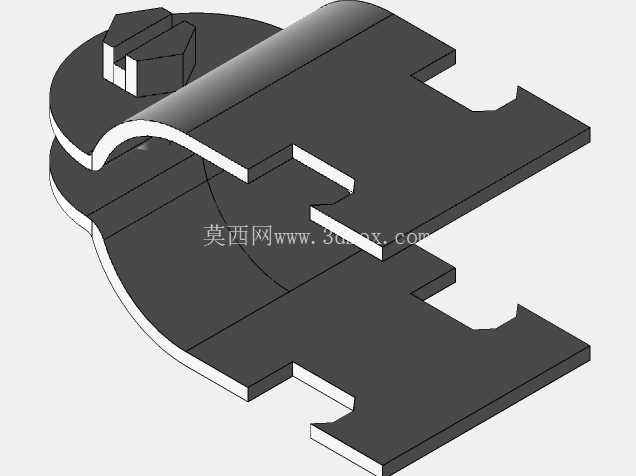

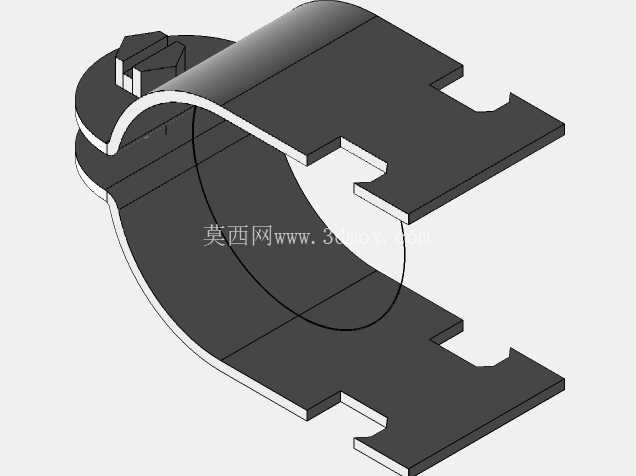

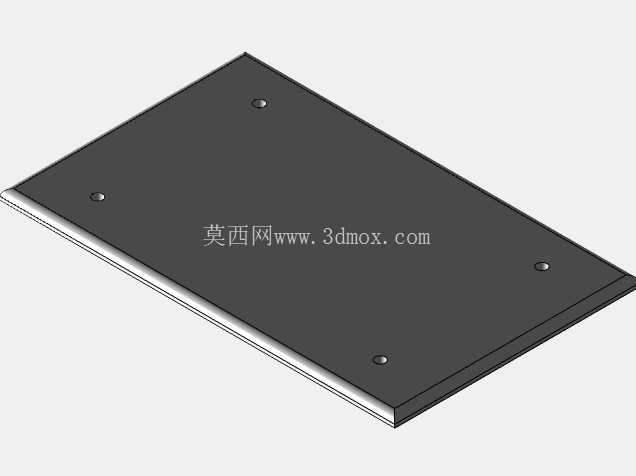

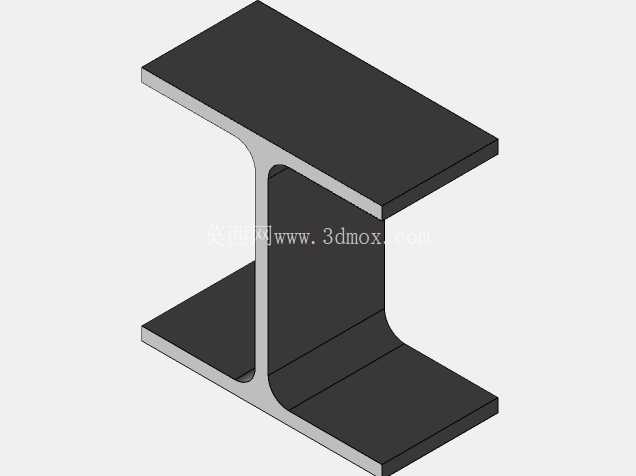

　　在实际应用中，这套安装结构除了用于户外岗亭之外，也可以适配钢结构雨棚、厂区物料堆放区的敞篷通道、设备检修平台的局部照明等场景，只需要根据安装面的材质调整固定螺丝的类型即可——如果是安装在H型钢的梁下，可以用抱箍件将导轨固定在型钢翼缘上，不需要钻孔焊接，不会破坏原有钢结构的防腐层；如果是安装在混凝土顶面，则可以搭配膨胀螺栓固定导轨的安装座。设计过程中特意规避了传统灯具安装需要现场钻孔、裁线、做防水处理的复杂工序，所有部件都为预制模块化结构，现场安装只需要完成导轨固定、吊件卡扣卡接、线缆接头拧紧三个步骤，普通电气安装人员不需要特殊工具就能完成组装，大幅降低了现场施工的难度和耗时，也减少了因为现场施工工艺不标准导致的后期故障隐患。

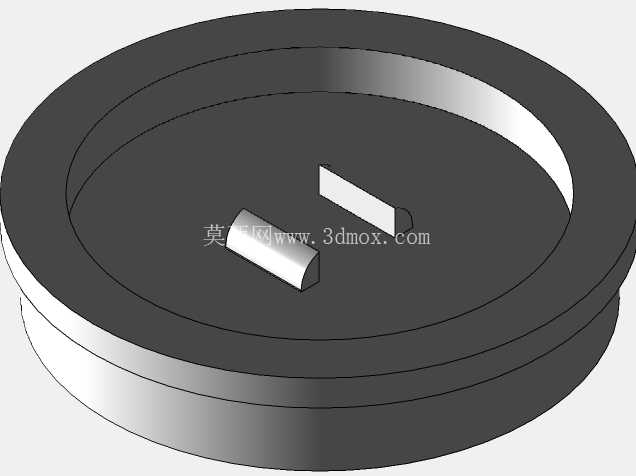

　　从照明效果的适配性来看，T8LED灯管的发光角度为120度，安装在岗亭顶面中部位置时，下方1.5m高度的作业面照度可以达到200lux以上，满足值守人员登记、巡检设备操作的照明需求，灯体的PC灯罩为磨砂扩散材质，不会出现明显的眩光，长时间在下方作业也不会产生视觉疲劳。考虑到户外温差变化较大的情况，灯体的端部堵头设置有微小的呼吸透气孔，孔内贴有防水透气膜，可以平衡灯体内外的气压差，避免因为温度变化导致灯体内部产生凝露，延长内部LED驱动板的使用寿命。
