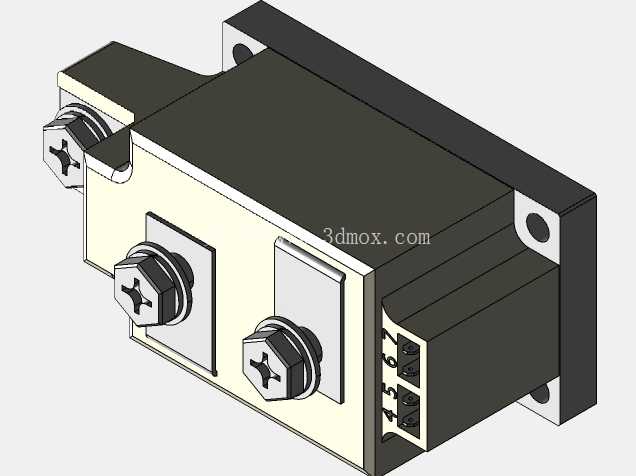

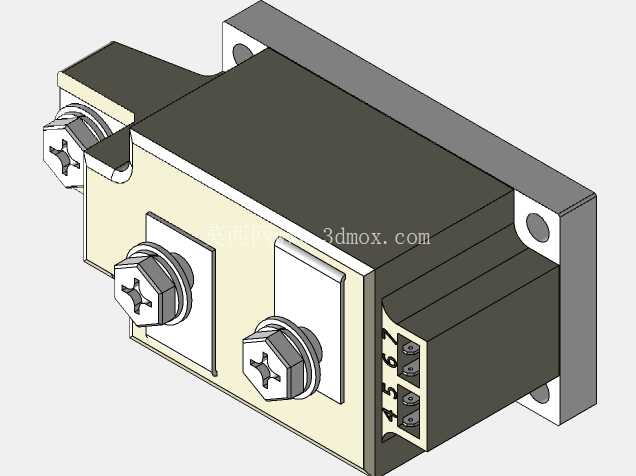

IXYS品牌MCC312-16io1晶闸管功率模块结构

　　在工业变流、电机软启动、大功率开关电源、无功补偿装置这类需要处理大电流电能变换的场景里，晶闸管模块是核心的功率执行器件，这款IXYS出品的MCC312-16io1属于双晶闸管反并联结构的功率模块，主要承担交流回路的相位控制、通断切换、整流调压功能，常见于工业加热温控系统、交流电机调压调速回路、电焊机主功率回路、光伏并网逆变前级、大功率充电机整流单元这类工况，能在高电压大电流的长期工作环境下保持稳定的功率导通与关断控制。

　　从结构设计思路来看，这类模块采用绝缘基板封装结构，底部为高导热率的金属陶瓷绝缘基板，既保证内部功率芯片与外部安装散热面的电气绝缘，又能最大化降低热阻，让芯片工作产生的热量快速传导到外部散热器上；内部两颗晶闸管芯片通过超声键合的铝线实现电气连接，外部引出的主功率端子采用大截面铜排镀锡处理，能承载额定状态下的持续大电流，降低端子接触电阻带来的额外发热；控制极端子独立引出，与主功率回路保持足够的电气间隙，避免高压串入控制回路触发误导通。模块外壳采用耐高温阻燃PBT工程塑料注塑成型，能在-40℃到125℃的工作环境下保持结构强度，不会因长期高温出现壳体变形、端子松动的问题，外壳与基板之间采用耐高温硅橡胶密封，防止工业现场的粉尘、潮气侵入内部造成绝缘性能下降。

　　从安装边界来看，这类模块的安装孔位遵循行业通用的功率模块安装标准，底部基板为平整矩形结构，安装时需要在基板与散热器接触面均匀涂抹薄层导热硅脂，填充接触面的微观空隙降低热阻，安装螺丝采用对称分步拧紧的方式，保证基板与散热器表面完全贴合，避免局部应力导致基板变形损坏内部芯片。主功率接线端子的接线空间预留了足够的铜排接线余量，能适配对应线径的多股铜缆或者铜排连接，端子螺丝拧紧力矩需要符合器件手册要求，避免力矩过大压坏端子内部结构，或是力矩过小导致接触电阻过大发热烧蚀。控制极端子采用小间距插片结构，接线时需要做好绝缘防护，避免相邻端子短路造成误触发。

　　在实际设备选型应用中，这类双晶闸管模块可以直接用于交流回路的双向相位控制，相比单颗晶闸管加反并联二极管的结构，集成度更高，安装占用空间更小，器件一致性更好，不需要额外匹配两颗分立器件的参数，能大幅简化功率回路的结构设计，减少装配工序的工作量。模块的绝缘耐压性能满足工业级电气安全要求，主回路与散热基板之间的绝缘电压能达到常见工业配电系统的耐压要求，不需要额外在模块与散热器之间加装绝缘垫片，减少了热传导路径上的热阻，提升散热效率。在长期工作工况下，模块的结温冗余设计足够应对短时过载电流冲击，比如电机启动时的短时过流、负载短路时的瞬态电流冲击，配合快速熔断器就能实现可靠的过流保护，不会因为短时电流冲击造成芯片永久性损坏。

　　建模过程中需要重点还原模块的外部安装尺寸、端子位置与伸出长度、基板平面度特征，这些尺寸直接决定了模块在整机装配时能否顺利安装到预设的散热器位置，接线端子能否与内部铜排精准对接；外壳表面的标识凹槽、安装沉孔的深度、端子的折弯角度都需要按照实际器件的尺寸还原，避免在做整机结构干涉检查时出现误判，比如端子与周边结构件的电气间隙不足、安装螺丝与周边器件干涉这类问题，都需要通过精准的三维模型在设计阶段提前排查。另外模块的重量分布特征也需要在模型中通过材质赋值准确体现，方便在做整机结构强度校核时计算散热器安装面的承重，避免长期震动工况下安装固定结构出现疲劳松动。
