示波器高压测试探头结构三维建模

　　在电子测量领域，高压信号的精准采集一直是电力电子调试、高压设备运维场景中的核心需求，常规无源探头受绝缘等级、耐压阈值限制，无法直接接入千伏级以上测试回路，高压探头作为示波器前端信号采集的关键适配部件，承担着高压信号衰减、电气绝缘隔离、信号保真传输的核心作用，本次建模的高压测试探头，正是针对工频高压、脉冲高压测试场景开发的专用测量配件。

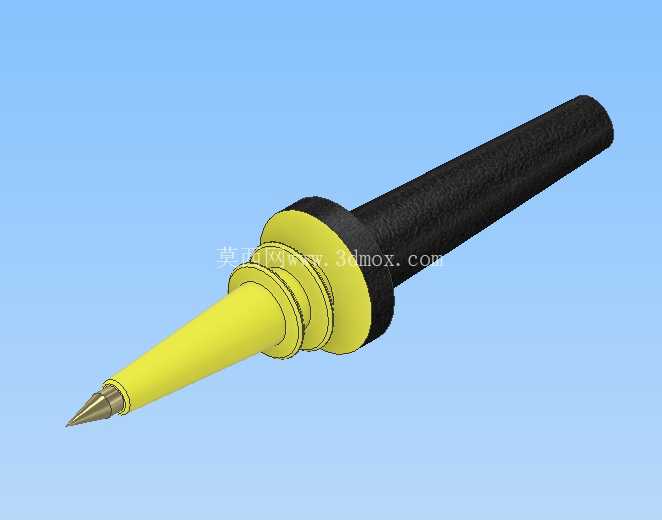

　　从实际应用场景来看，这类探头常配套通用示波器使用，覆盖开关电源浪涌测试、高压变频器输出检测、电力设备局部放电信号采集、静电放电模拟测试等多个工况，测试过程中探头需要直接接触高压带电端，因此结构设计上首先要满足爬电距离与电气间隙的强制安全要求。建模过程中首先还原了探头的三段式结构布局：手持段采用绝缘防滑的磨砂握持结构，直径适配成年人单手握持操作的尺寸范围，表面做防滑纹理处理，避免测试操作过程中打滑移位，握持段内部预留信号同轴电缆走线空间，同时设置多层绝缘隔层，将前端高压采集区与手持端完全隔离，杜绝测试过程中的触电风险。

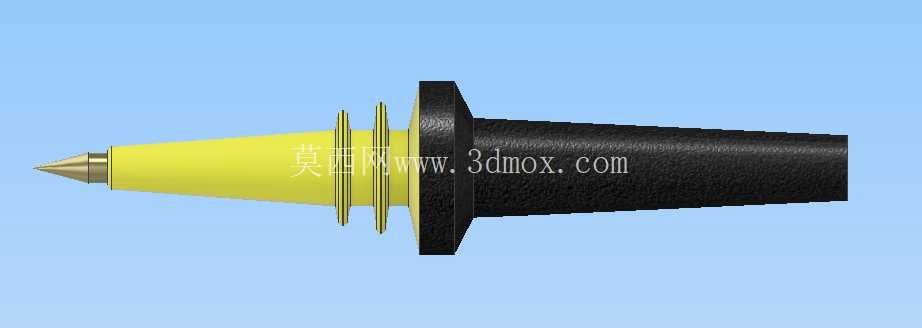

　　中间的绝缘挡圈是整个探头安全设计的核心结构，建模时严格按照高压测试的安全规范设置挡圈的径向突出尺寸，挡圈采用高绝缘性能的工程塑料材质，突出于握持段与探针段的衔接位置，作用是在操作时阻挡操作人员手指意外向前滑移触碰高压区域，同时拉长探头表面的爬电路径，避免高压沿绝缘件表面发生闪络放电。探针段采用锥度收窄的结构设计，从挡圈位置向前逐步收窄直径，最终过渡到金属测试针尖，这种锥度结构一方面可以减少探针段的整体重量，避免测试时探针因自重弯折，另一方面窄小的针尖结构可以适配PCB板上密集排布的测试点，在狭小空间内完成点测操作，不会触碰周边相邻的带电引脚造成测试短路。

　　金属针尖部分采用可拆卸式的结构设计，建模时还原了针尖与探针主体的螺纹衔接结构，长期使用后针尖磨损可以单独更换，无需整体报废探头，降低使用成本。针尖的接触端做锐化处理，保证与测试点的可靠接触，减少接触电阻对测试信号精度的影响，针尖根部设置绝缘护套，仅露出最前端的接触金属部分，进一步降低误触短路的概率。

　　从安装边界与适配性来看，探头尾端预留标准BNC接头的安装空间，可以直接匹配常规示波器的信号输入接口，整体长度控制在单手握持操作的舒适范围内，不会因过长导致操作时重心偏移，握持段的直径符合人体工程学设计，长时间手持测试不会产生明显的握持疲劳。建模过程中对各部件的装配公差做了合理预留，绝缘件之间的衔接处做止口结构设计，保证装配后接缝严密，避免灰尘、潮气进入探头内部降低绝缘性能，金属导电部件与绝缘外壳之间设置定位卡槽，防止使用过程中内部导电部件移位造成绝缘失效。

　　在功能特性的还原上，模型完整呈现了探头的绝缘防护层次，从外到内分别是外层绝缘护套、中间屏蔽层、内层信号传输线的结构布局，屏蔽层可以有效隔绝测试环境中的电磁干扰，保证高压衰减后的信号能够无失真传输到示波器端，避免外部电磁噪声影响测试波形的准确性。探头的整体重量经过配重平衡设计，重心落在握持段的中心位置，手持操作时不会出现头重脚轻的情况，测试时只需轻压探针即可保证接触可靠，无需施加过大的按压力。

　　针对现场测试的复杂工况，探头的外壳结构做了抗摔强化设计，握持段采用韧性较好的绝缘材质，意外跌落时不会出现外壳碎裂的情况，挡圈与主体的衔接处做加强筋结构，避免磕碰导致挡圈断裂失效。探针部分的金属材质选用高硬度、高导电性的铜合金材质，表面做镀层处理，防止长期使用氧化导致接触不良，锥状的探针外壳采用耐高压的工程塑料，可承受数千伏的高压差不被击穿，满足常规工业现场高压测试的绝缘要求。

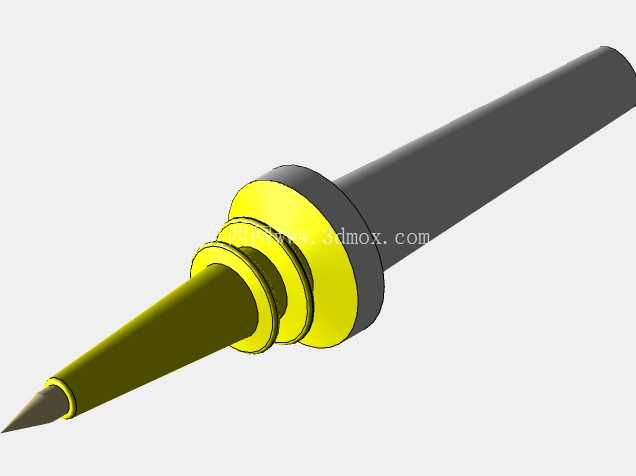

　　建模过程中对各部件的分件逻辑做了还原，整个探头可拆分为握持外壳、绝缘挡圈、探针外壳、金属针尖、尾端接头五个主要部件，各部件之间的装配关系清晰，既可以用于探头本身的结构优化设计参考，也可以用于高压测试系统的整体装配仿真，验证探头与测试工装、被测设备之间的操作空间是否存在干涉，为测试工位的布局设计提供三维数据支撑。
