MKP-C4BS电力电子电容安装结构设计

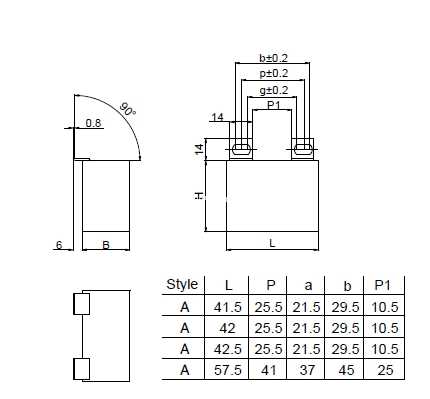

　　这款电容的结构设计首先从安装方式上规避了这类问题，顶部一体化延伸出的两个L型安装支架，直接从电容封装壳体的上沿冲压成型，不需要额外加装固定卡箍或是粘接固定座，既减少了装配环节的零件数量，也避免了额外固定件带来的应力集中问题。支架上的长圆形安装孔是很贴合现场装配需求的设计，实际机柜装配时，安装板上的固定孔位难免存在加工公差，长圆孔可以允许一定范围内的位置偏差，不需要装配工人强行掰动支架对位，也就不会在支架与壳体的连接位置产生装配内应力，同时这种孔型也适配不同规格的固定螺钉，不管是采用M4还是M5的十字盘头螺钉都能顺利完成固定。从外形边界来看，这款电容采用规整的长方体封装，主体外壳采用阻燃工程塑料注塑成型，表面做了细微的磨砂处理，既可以提升外壳的耐电压爬电距离，也能避免生产转运过程中表面轻易出现划痕。主体的立方结构在多电容并联排布时优势很明显，不需要像圆柱形电容那样预留弧形的避让空间，可以紧密贴装在母线排附近，最大限度缩短电容引脚到功率模块的回路距离，减少线路寄生电感对高频开关回路的影响——要知道在IGBT高速开关的过程中，每多1nH的回路电感，尖峰电压就会有明显抬升，紧凑的安装结构能直接降低缓冲电路的设计压力。在工业变频、新能源逆变、大功率开关电源这类需要高频大电流回路的电力电子场景中，直流母线侧的滤波电容选型与安装结构直接决定了整套设备的运行可靠性，MKP-C4BS这款金属化聚丙烯膜电容的结构设计，正是针对这类严苛工况下的安装与使用需求完成的。从实际工程应用的反馈来看，很多现场故障并非电容本身电气性能不达标，而是安装结构设计不合理导致的：比如采用引脚直插的电容在设备长期受振动影响时，引脚与电容本体的焊接位置容易出现疲劳断裂，或是电容本体与安装面之间没有留出足够的散热间隙，导致电容工作温度长期偏高，寿命大幅衰减。

　　两个安装支架的折弯高度经过精准计算，固定完成后电容本体底部与安装板之间会留出3mm左右的间隙，这个间隙一方面可以让空气在电容底部形成流通通道，带走电容工作时产生的热量，避免电容底部与安装板紧密贴合形成积热区；另一方面也可以给电容底部的防爆阀留出动作空间，当电容因为过压、过温出现内部压力升高时，底部的防爆刻痕可以顺利撑开泄压，不会因为被安装板顶住导致防爆结构失效。从结构强度的角度考量，安装支架与电容上盖是一体化嵌装结构，支架的金属嵌件在塑料上盖注塑时就直接埋入内部，连接强度远高于后期粘接或是螺丝固定的结构，在承受10g加速度的振动测试时，支架与壳体的连接位置不会出现松动或是开裂，完全能满足工业设备、车载变流器这类振动工况下的使用要求。

　　支架的折弯处做了R角过渡处理，没有尖锐的冲切毛边，一方面可以避免装配时划伤工人的手部，另一方面也能减少折弯位置的应力集中，避免长期受力后出现支架断裂的问题。电容顶部的封装面做了平整化处理，除了两个伸出的安装支架之外没有多余的凸起结构，在空间紧凑的机柜内部，电容上方还可以布置低压信号线或是母线绝缘板，不需要额外预留避让空间，提升了机柜内部的空间利用率。在实际选型匹配时，这款结构的电容可以直接替换同容量规格的螺栓固定型电容，不需要重新设计安装板的孔位，长圆孔的适配范围可以覆盖大部分现有安装孔的位置偏差，降低设备改型的设计成本。

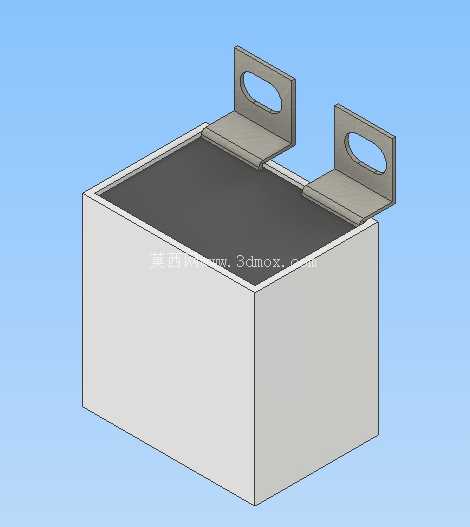

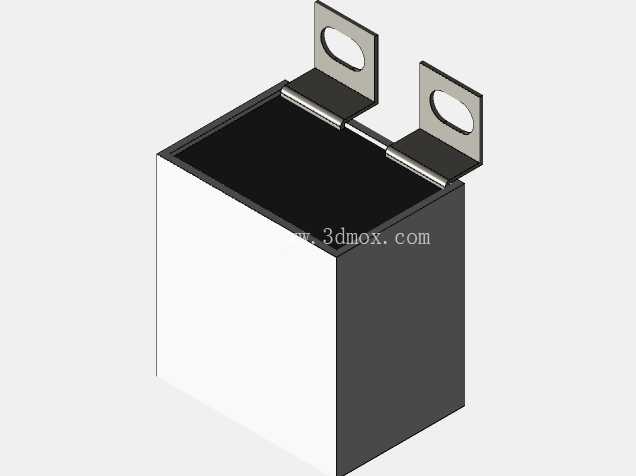

　　从三维建模的角度来看，这个模型完整还原了电容的所有安装边界，包括支架的厚度、安装孔的中心距、本体的长宽高尺寸、底部的间隙高度，在做整机结构装配校验时，可以直接导入模型进行干涉检查，不需要再手动测量实物尺寸调整模型，能有效减少结构设计阶段的出错概率，避免出现加工完成后安装孔位不对、电容与周边零件干涉的问题。很多结构工程师在做电力电子设备设计时，往往只关注电容的电气参数，忽略了安装结构的细节，比如支架的折弯方向、安装孔的位置偏差余量、散热间隙的预留，这些细节恰恰是决定产品批量生产后装配效率、长期运行可靠性的关键，这款电容的结构设计正是在这些容易被忽略的细节上做了充分的工程化考量，既满足了电气性能的实现要求，也兼顾了生产装配、现场运维的实际需求。
