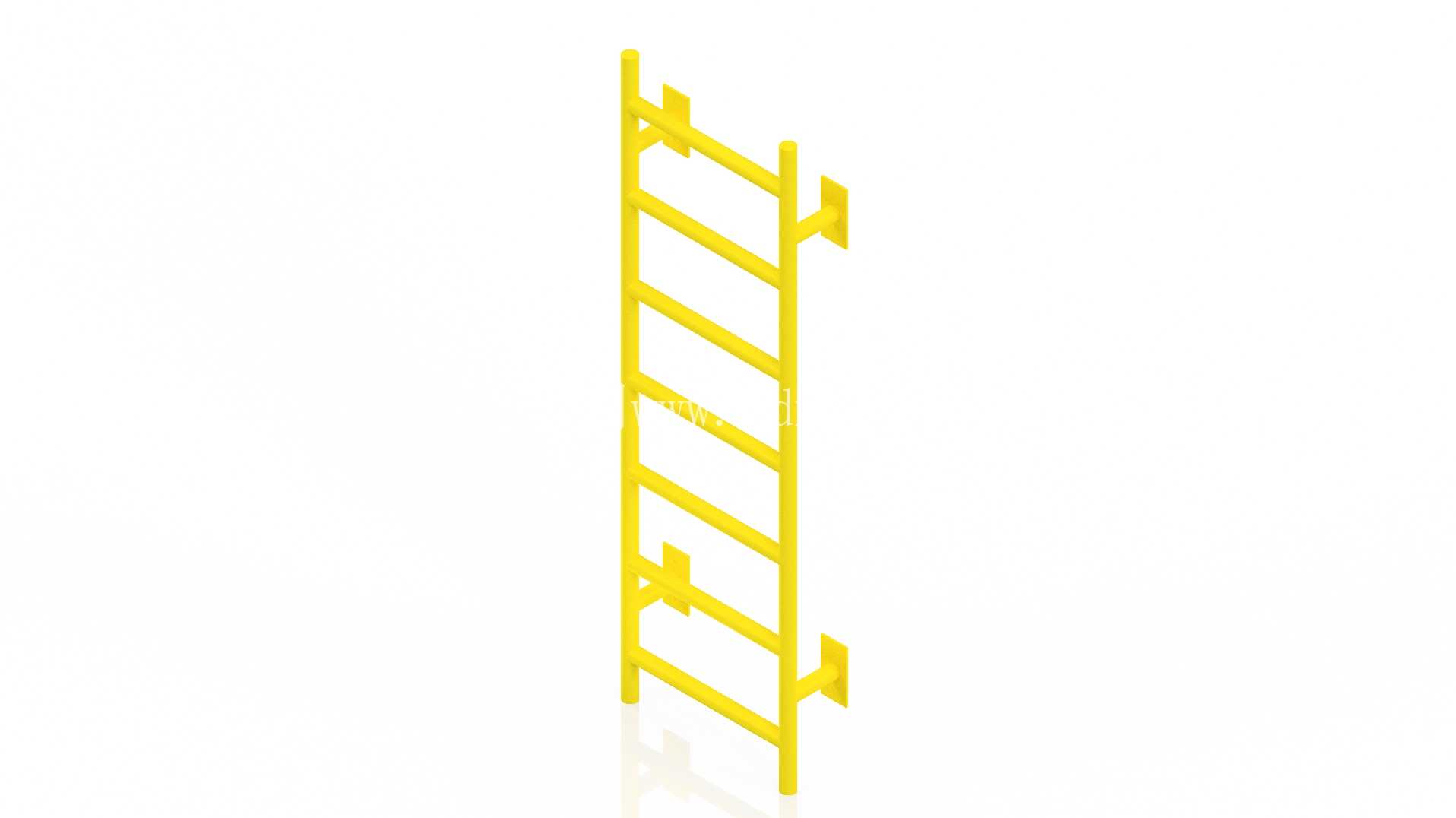

壁挂式加托直爬梯结构三维设计

　　本次呈现的壁挂式加托直爬梯结构，主要面向工业厂区、设备夹层、管廊侧壁、建筑外立面等需要固定垂直通行的场景，区别于可移动梯具，这类固定式直爬梯在长期运维作业中承担着人员上下通行的核心功能，尤其适合空间局促无法设置斜向楼梯的区域，比如大型储罐侧壁巡检通道、厂房钢结构立柱旁的设备检修位、地下管廊的竖向出入口等场景，都能看到这类梯具的实际应用。从结构功能来看，这款直爬梯在常规直梯的基础上增设了梯级加托结构，常规无托直梯在长期踩踏、承重交变载荷下，梯级与两侧竖梁的连接位置容易出现应力集中，尤其是在户外腐蚀环境、频繁重载通行的工况下，焊缝位置易出现开裂、梯级下挠变形的问题，加托结构相当于在每级踏步的下方增设了承力支撑件，将梯级中部的载荷直接传递到两侧竖梁上，大幅降低连接节点的弯曲应力，提升梯具整体的承重冗余量，满足单人携带工具上下通行的载荷要求，同时也能延长梯具的实际使用寿命，减少后期运维加固的工作量。

　　设计过程中首先明确了安装边界条件，这类壁挂梯不需要独立的落地支撑基础，全部载荷通过壁挂固定座传递到安装基面，因此固定座的位置排布需要匹配安装基面的承重结构，比如混凝土墙面需要对应内部钢筋排布位置、钢结构立面需要对应主钢梁或加强筋位置，避免固定点落在薄壁装饰层或非承力结构上。两侧竖梁采用等截面长条型材制作，整体保持垂直平行度，梯级间距严格按照人体工程学的踏步高度设置，避免步距过大导致上下通行费力、步距过小导致行走绊脚的问题，每级梯级的踩踏面做了防滑结构预留，实际生产中可根据使用环境选择花纹型材、附加防滑条等处理方式，避免湿滑环境下人员踩滑跌落。

　　壁挂固定座采用外伸式设计，让梯级与安装墙面之间留出足够的脚部活动空间，避免上下通行时脚尖磕碰墙面，固定座与竖梁之间采用满焊连接，焊缝位置做了圆角过渡处理，减少应力集中点，同时固定座上开设长圆形安装孔，方便现场安装时调整孔位偏差，降低现场安装的对位难度。从外形尺寸来看，梯具整体宽度控制在单人通行的合理区间，既不会过宽占用过多安装空间，也不会过窄导致通行时身体两侧没有足够的活动余量，整体高度可根据实际安装场景的竖向高差做模块化拼接，单段梯具的长度控制在合理范围内，避免过长导致运输、吊装过程中出现变形。

　　在安全细节设计上，梯具顶部与安装平台的衔接位置做了平齐处理，方便人员从梯具转移到平台面时平稳过渡，若使用场景的爬梯高度超过安全规范要求，还可在该结构基础上加装护笼组件，护笼的连接点位可直接固定在两侧竖梁预设的安装孔位上，不需要二次打孔破坏竖梁的结构强度。实际选型应用时，需要先确认安装基面的承重能力，根据通行频率、单次通行载荷确认型材的壁厚参数，若应用在腐蚀环境中，还需要对应选择镀锌材质、不锈钢材质或增加表面防腐涂层，避免长期锈蚀导致结构强度下降。建模过程中对所有连接节点做了干涉检查，确保固定座、加托件、梯级、竖梁之间的装配位置准确，没有配合冲突，所有型材的下料尺寸、焊接坡口位置都做了明确的结构表达，可直接用于生产下料的尺寸参考，也可根据不同的安装高度、安装基面条件调整固定座的间距、加托件的排布密度，适配不同工况的使用需求。
