微型空心杯驱动电机结构设计

　　做小型精密传动结构选型的时候，空心杯电机是绕不开的一类元件，这类电机和传统有刷铁芯电机的核心差异，在于转子没有硅钢片叠压的铁芯结构，绕组直接成型为杯状布置在气隙磁场中，转动惯量远低于同功率等级的铁芯电机，响应速度快、换向火花小、运行噪音低的特性，让它在很多对动力输出精度、启停响应速度有要求的场景里不可替代。

　　从实际应用场景来看，这类双出轴结构的空心杯电机，常被用在精密伺服控制的小型设备里，比如医疗设备里的微量注射泵驱动、精密光学设备的镜头调焦机构、小型航模的舵机动力、工业自动化产线上的小型物料分拣拨杆驱动，还有高端玩具模型里的动力输出单元，甚至部分便携式手持电动工具的动力端，也会选用这类电机来兼顾体积和动力输出的平衡性。

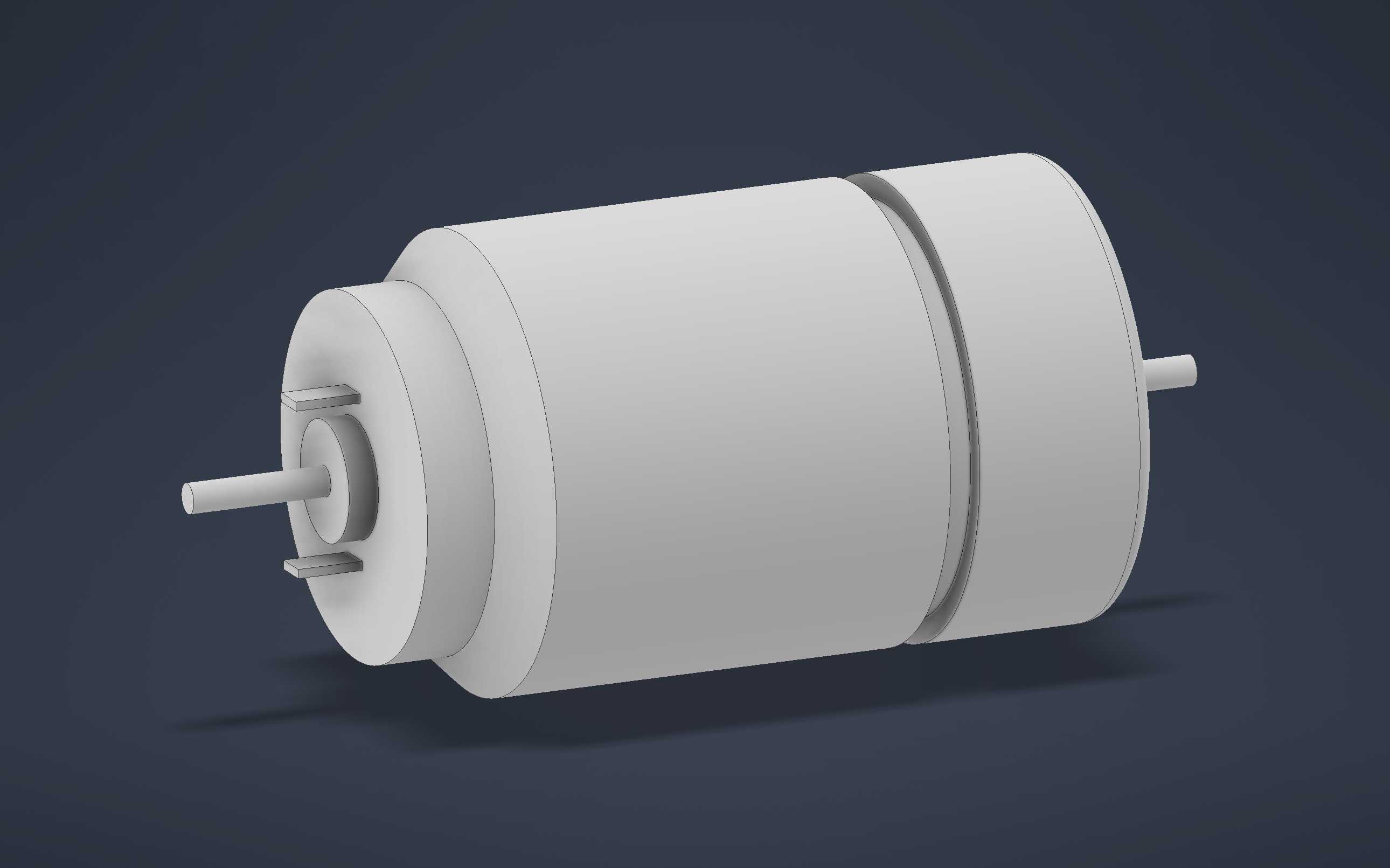

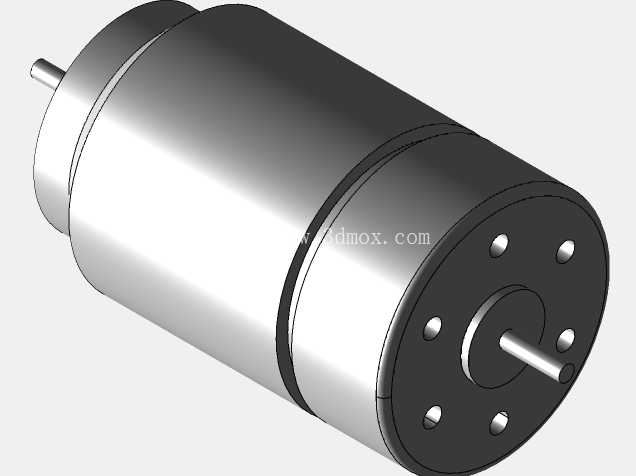

　　这个模型还原的空心杯电机采用双出轴设计，一端是较长的动力输出轴，用来连接负载端的传动结构，比如齿轮、联轴器或者直接驱动小负载轮组，另一端的短轴带两个定位插脚，这部分结构是用来和后端的编码器、减速箱或者安装端盖做定位配合的，保证电机安装后输出轴的同轴度，避免运行过程中出现轴系偏摆带来的磨损和噪音。设计这类电机结构的时候，首先要考虑的是安装边界的适配性，电机主体为圆柱型结构，外壳采用两段式压合结构，中间的环形压合边是前后端盖装配的定位位置，建模的时候这个位置的尺寸公差需要严格控制，压合过盈量太大会导致外壳变形，挤压内部的磁瓦和绕组，造成运行卡滞，过盈量太小则会出现前后端盖松脱，轴系窜动的问题。

　　从功能特性上来说，空心杯电机的绕组没有铁芯损耗，运行过程中的发热比同功率铁芯电机低很多，所以在连续运行的工况下，它的功率密度优势非常明显，相同外径和长度的前提下，空心杯电机的输出扭矩可以做到铁芯电机的1.5倍以上，同时因为没有铁芯的齿槽效应，电机低速运行的时候不会出现 cogging 顿挫，输出扭矩的线性度更好，很适合用来做需要精确转速控制的场合。建模的时候需要注意，电机外壳的外径是安装定位的核心尺寸，通常这类微型电机的外壳会和安装座的内孔采用间隙配合，配合公差控制在H7/h6的区间，既方便装配，也能保证电机安装后不会出现径向晃动。两端输出轴的直径尺寸需要和配套的传动件匹配，比如和塑料齿轮配合的时候，轴上通常会做滚花或者扁位结构，避免传动过程中出现打滑，这个模型里的输出轴做了光轴设计，实际应用中可以根据负载情况追加防转结构。

　　设计这类电机三维模型的时候，首先要明确安装接口的所有边界尺寸：电机主体的总长度、外径，两端输出轴的伸出长度、轴径，后端定位插脚的中心距、插脚直径和伸出长度，这些尺寸是结构设计时和周边零件做干涉检查的核心依据。很多新手工程师在做结构布局的时候，容易忽略电机后端接线或者编码器的安装空间，只预留了电机主体的安装位，导致后续装配的时候出现干涉，这个模型里后端的两个插脚除了定位作用，也可以作为供电接线的引脚，建模的时候需要预留引脚周边的绝缘间隙，避免引脚和安装金属件接触造成短路。

　　从实际选型的角度来说，这类空心杯电机的安装固定方式通常有两种，一种是利用前端盖的安装法兰，通过螺丝锁紧在安装板上，另一种是直接通过电机外壳的圆柱面做抱紧式固定，两种固定方式对应的安装结构尺寸要求不同，法兰固定的时候需要保证法兰端面和安装板的贴合度，避免螺丝锁紧后电机轴出现偏斜，抱紧式固定则需要控制抱紧座的开口间隙，抱紧力太小会导致电机运行过程中移位，抱紧力太大则会挤压电机外壳，造成内部转子卡滞。这个模型的外壳是光滑圆柱面，适配抱紧式安装的场景，设计安装座的时候，抱紧长度建议不小于电机主体长度的三分之一，保证固定的可靠性。

　　另外，这类电机在做传动匹配的时候，因为输出轴的转速通常比较高，空载转速可以达到每分钟上万转，所以如果是直接驱动负载的场景，需要核算负载的转动惯量和电机转子惯量的匹配比，通常建议负载惯量不超过电机转子惯量的5倍，否则会出现启停响应变慢、电机过载发热的问题，如果需要输出更大的扭矩，通常会在电机输出端搭配行星减速箱，这时候就需要注意电机输出轴和减速箱输入轴的同轴度，以及安装法兰的定位尺寸匹配，避免因为装配不同心导致减速箱运行噪音大、齿轮磨损快的问题。建模的时候还原电机的所有外部接口尺寸，就是为了在设计阶段就完成所有周边零件的干涉检查和装配验证，减少后续打样迭代的次数，这也是三维建模在结构设计里的核心价值，不用等到实物加工出来才发现尺寸不匹配的问题。
