多档位电源切换用旋转开关结构设计

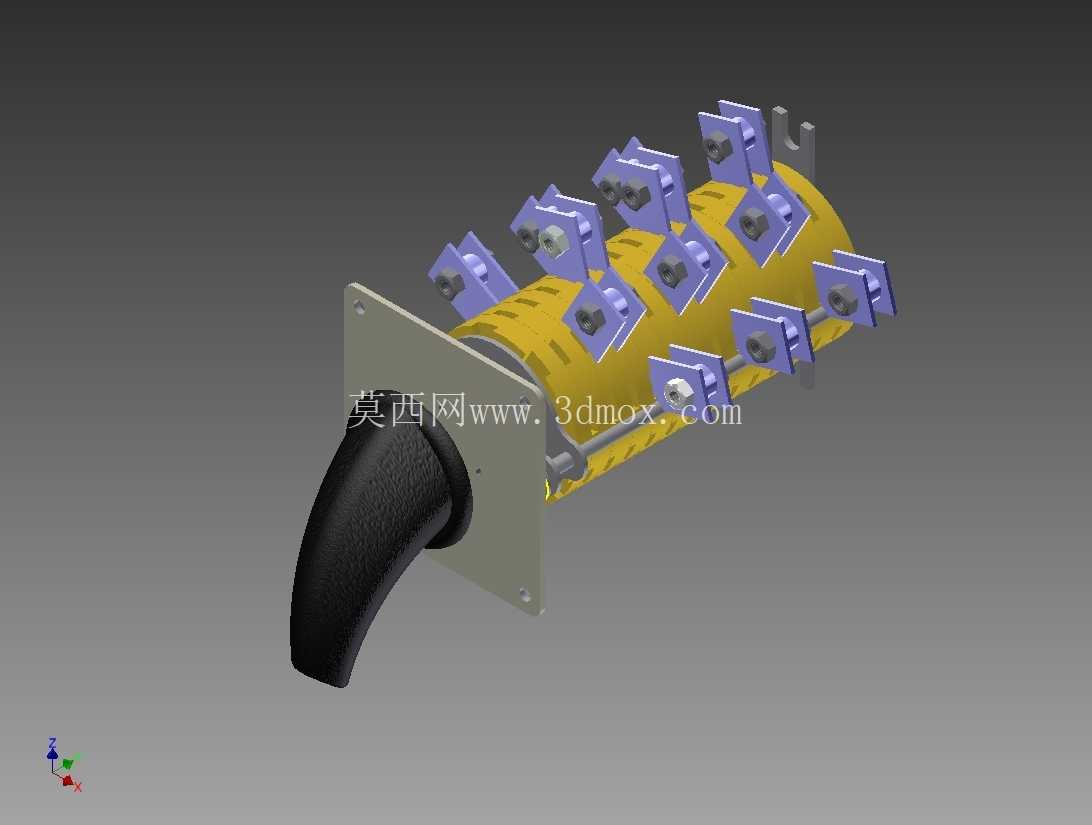

　　这款多档位旋转开关主要配套电源变压器回路使用，在工业配电、小型设备电控柜、实验测试电源台架等场景中承担回路通断、电压档位切换、负载通路选择的核心功能，区别于普通低压小电流开关，该结构可承载多回路同步切换需求，适配变压器多绕组输出的接线切换场景，避免单触点切换带来的电弧烧蚀、接触不良问题。从结构设计逻辑来看，开关采用手柄驱动主轴旋转的传动方式，主轴带动绝缘基座上的动触片组同步转动，每一组静触点对应独立的接线端子，可同时实现最多12路回路的同步通断控制，绝缘基座采用耐高温绝缘材质模压成型，所有带电触点之间设置绝缘隔筋，防止不同回路之间的爬电击穿，适配交流低压配电场景的绝缘安全要求。

　　安装端采用方形法兰面板安装结构，法兰盘上预留四个对称安装孔，可直接固定在电控柜面板、变压器外壳预留安装位上，安装后手柄突出面板长度符合人工操作的人机工程要求，扳动旋转的阻尼手感经过结构匹配设计，既不会因为阻尼过小导致误碰移位，也不会因为阻尼过大增加操作负荷，每一个档位切换都有清晰的卡位反馈，操作人员无需查看指示标识也能通过手感判断档位是否切换到位。触点部分采用紫铜基材镀银处理，降低接触电阻，减少长期带载工作时的触点发热问题，每一组触点都配备独立的压簧结构，保证动、静触点接触时的压力稳定，即使在设备存在小幅振动的工况下，也不会出现触点瞬断的问题，适配工业现场设备运行的振动环境。

　　接线端子采用螺钉压接结构，可适配1.5-6平方毫米的多股铜芯导线接入，端子处设置防松垫片，避免长期使用后接线螺钉松动导致的接触不良，端子之间的间距满足电气安全间隙要求，不同电位的端子之间不会因为积尘、凝露出现短路问题。从安装边界尺寸来看，法兰安装面的外形尺寸适配标准电控柜开孔规格，安装时无需额外定制开孔模具，直接按照标注尺寸开孔即可完成固定，开关本体伸入柜体内部的长度经过优化，不会与柜内其他布线、元件产生安装干涉，主轴的旋转角度与档位数量精准匹配，每旋转30度对应一个工作档位，档位定位结构采用钢珠加弹簧的卡位设计，长期反复操作也不会出现档位偏移、定位失效的问题。

　　在实际选型应用中，这类旋转开关常配套多绕组输出的控制变压器使用，可根据现场负载的电压需求，通过开关切换不同的变压器绕组抽头，输出不同等级的交流电压给下游负载供电，也可用于小型设备的功能回路切换，比如电焊机的电流档位切换、加热设备的功率档位切换等场景，相比按键式开关、拨动开关，这类多触点同步旋转开关的回路同步性更好，不会出现不同回路切换时差导致的设备瞬时异常工况。结构设计过程中充分考虑了长期使用的可靠性，所有运动摩擦部位都采用自润滑材质，无需额外加注润滑脂即可保证长期操作的顺畅性，绝缘外壳的防护等级满足面板安装后的IP40要求，可防止手指误触内部带电部件，同时阻挡较大颗粒的灰尘进入开关内部影响触点接触性能。开关的手柄采用防滑纹理设计，表面的凹凸纹理可增加操作时的摩擦力，即使操作人员佩戴劳保手套也能稳定完成档位切换操作，手柄与主轴的连接采用防松结构，长期扳动不会出现手柄松动、脱落的问题。
