150W功率DC-DC36转12V电源转换模块

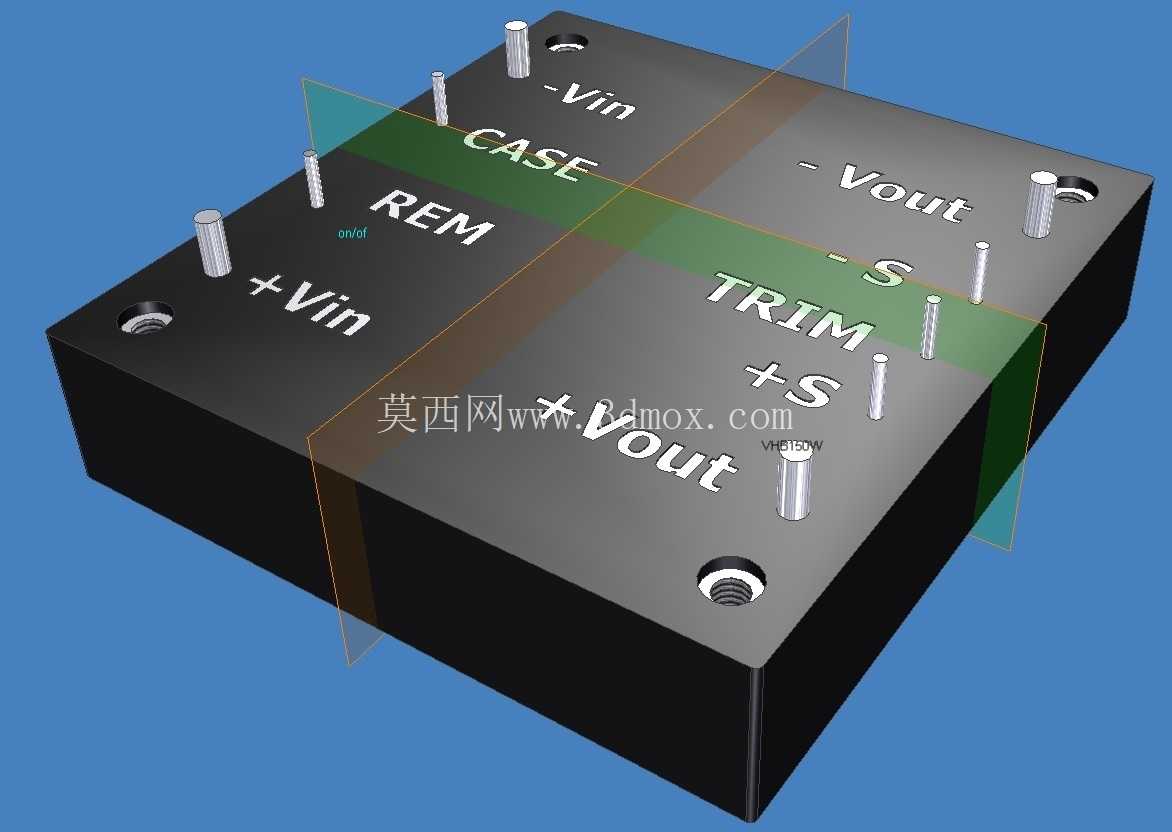

　　在工业控制板卡集成、车载电子系统改装、分布式直流供电组网这类场景里，这类密封式DC-DC转换模块是板级供电链路里的核心部件，负责把前端输入的36V直流母线电压稳定转换为后端负载可用的12V直流电压，额定输出功率做到150W，足够覆盖单路中小功率负载的供电需求，比如工控机外设、车载通讯终端、小型传感采集模组这类对供电稳定性有要求的设备。从结构设计来看，模块采用全金属密封外壳，顶面直接丝印所有引脚的功能定义，包括正负输入、正负输出、远端采样、遥控使能、输出电压微调这些功能引脚，所有引脚采用直插式金属圆柱引脚排布在壳体两侧，安装时可以直接焊接在PCB对应焊盘上，也可以搭配配套的插座实现快拆式连接，不需要额外做引脚定义的二次核对，装配阶段能减少接线错误的概率。

　　外壳上预留的四个安装孔位是沉头设计，适配M3规格的固定螺丝，安装孔的位置公差控制在±0.1mm范围内，不管是直接螺接固定在设备的金属安装板上，还是通过绝缘衬垫固定在PCB上，都能保证安装贴合度，不会出现引脚受力偏移的问题。设计阶段特意把输入和输出引脚分区域排布在壳体的两个对边，输入侧的+Vin、-Vin、REM遥控引脚和输出侧的+Vout、-Vout、-S、+S、TRIM引脚之间留出足够的爬电距离，满足高压直流输入场景下的绝缘安全要求，REM引脚可以直接连接前端控制电路的使能信号，不需要额外加隔离电路就能实现模块的远程启停控制，降低待机状态下的空载功耗。

　　TRIM引脚预留了输出电压微调的功能，通过外接精密电阻可以在小范围内调整输出电压值，适配不同负载对供电电压的细微偏差要求，±S远端采样引脚可以直接连接到负载端的供电节点，补偿长距离供电线路上的压降损失，保证负载端实际获得的电压稳定在设定值，不会因为线路阻抗导致供电电压跌落。外壳的金属材质同时承担散热和电磁屏蔽的作用，150W额定功率下的发热可以通过金属壳体直接传导到安装基板上，自然散热条件下就能满足全功率运行的温升要求，不需要额外加装散热风扇，减少了系统的活动部件数量，提升长期运行的可靠性；全密封的结构也能阻挡工业现场的粉尘、潮气侵入模块内部，适配多尘、有一定湿度的工业安装环境。

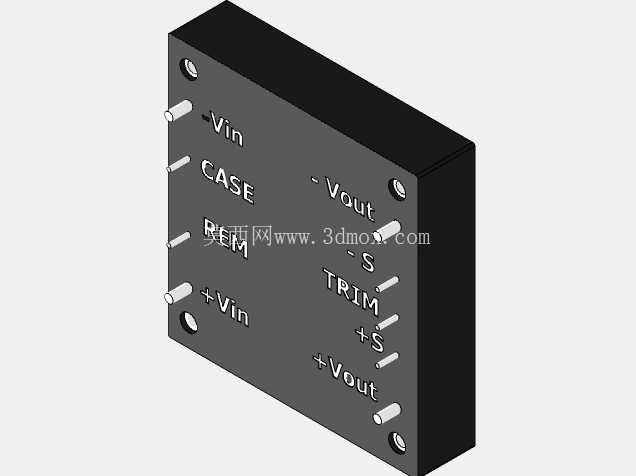

　　建模过程中严格按照实际引脚的直径、伸出长度、排布间距做1:1还原，壳体的倒角、安装孔的沉头深度、顶面丝印的字符位置都和实物保持一致，结构工程师在做设备PCB布局、安装腔体设计的时候，可以直接调用这个模型做干涉检查，提前验证模块和周边元器件、壳体结构的间隙是否满足装配要求，不需要反复核对二维规格书的尺寸参数，减少设计阶段的尺寸核对工作量。模块的整体外形是方正的立方体结构，没有外凸的异形结构，在设备内部排布的时候可以有效利用安装空间，多个模块并排安装时只需要留出2mm的间隙就能满足散热要求，适合高密度集成的供电系统使用。
