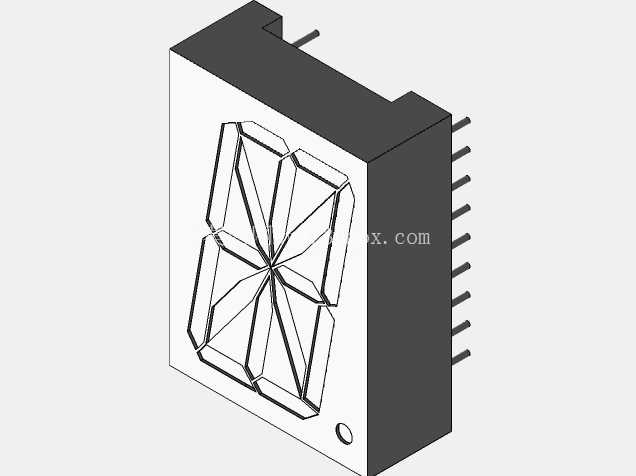

Kingbright16段单位数LED数码显示器件

　　在工业控制终端、小型仪器仪表的面板设计环节，单字符数字显示单元是最基础也最考验细节适配性的元器件之一，这款16段单位数LED显示器件，针对小尺寸面板的数字、特殊符号显示需求做了针对性的结构优化，能覆盖多数紧凑型设备的状态数值展示场景。不同于常规7段数码管仅能完成0-9数字与少量字母显示的局限，16段的段码排布将字符显示区域做了更细密的拆分，除了完整呈现0-9的阿拉伯数字外，还可以组合显示大部分英文字母、常用工程符号，比如毫米单位标识、正负偏差符号、简单的状态提示字符，在需要单字符做状态指示、数值位显示的场景下，不需要额外占用过多面板空间就能实现更丰富的信息传递，比如小型检测设备的单通道数值显示、工控面板的工位状态标识、小型电源模块的参数档位提示，都能通过这类单16段显示单元完成信息输出。

　　从结构设计层面看，这款显示器件的本体尺寸控制在20.32毫米的字符显示规格，对应的安装边界做了标准化的引脚排布设计，引脚间距符合常规直插式显示器件的通用规范，在做PCB Layout的时候可以直接匹配标准焊盘封装，不需要额外做定制化的焊盘调整，外壳的黑色遮光边框做了段间遮光处理，相邻段码点亮的时候不会出现串光问题，在工业车间有环境光照干扰的场景下，依然能保证字符显示的清晰度，不会因为光线漫反射出现字符轮廓模糊的情况。

　　实际选型应用的时候，这类单16段显示单元常被用在多位数拼接的显示模组中，比如需要显示4位数字的仪表面板，可以通过4个同规格单元横向拼接，每个单元独立控制对应位的段码点亮，相比集成式的多位数码管，单单元的替换维护成本更低，某一个显示位出现故障的时候不需要更换整个显示模组，只需要替换对应位置的单个单元即可，大幅降低后期设备的维护成本。设计建模过程中，需要重点关注显示面与面板安装孔的配合公差，器件的显示面突出壳体的高度要和面板的沉台深度匹配，保证安装完成后显示面和面板表面基本齐平，既不会突出过多容易被磕碰损坏，也不会凹陷过深导致观察视角受限；引脚的伸出长度要匹配PCB板与面板之间的安装距离，避免引脚过长导致焊接后与壳体其他金属部件接触短路，也不会因为引脚过短出现焊接虚焊的问题。

　　另外，器件的侧面定位凸点是建模时容易忽略的细节，这个凸点和面板安装孔的定位槽配合，可以保证安装完成后每个显示单元的段码方向保持一致，不会出现某一个单元装反导致字符显示颠倒的问题，在批量组装的时候能大幅降低装配出错的概率。从显示功能的实现逻辑看，16段的段码驱动可以通过常规的段码驱动芯片完成控制，不需要定制专用的驱动电路，和现有常规数码管的驱动方案兼容性较好，工程师在做电路设计的时候不需要重新学习驱动逻辑，直接沿用成熟的段码扫描方案就能完成驱动，缩短产品的开发周期。在做三维结构装配验证的时候，还要考虑器件发光面的视角范围，这款器件的发光视角覆盖常规的正面观察区间，在设备面板安装高度距离操作人员视线1.2米以内的场景下，左右30度的观察范围内都能清晰识别显示内容，不需要额外增加导光件来扩大视角，适合小型台式设备、壁挂式控制终端的安装使用场景。
