直列五缸发动机曲柄活塞组三维结构模型

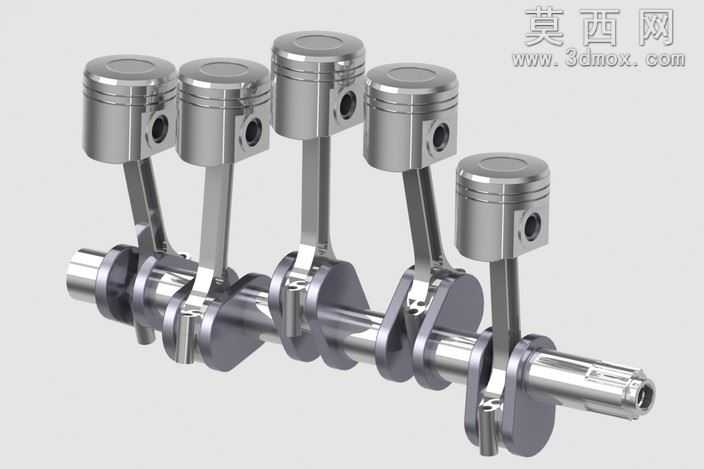

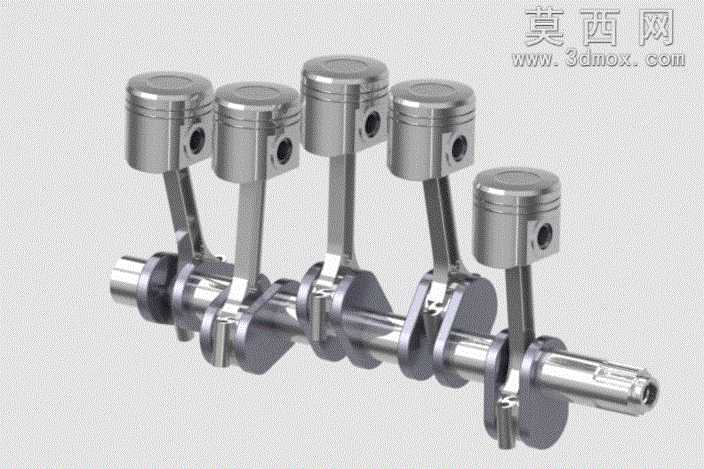

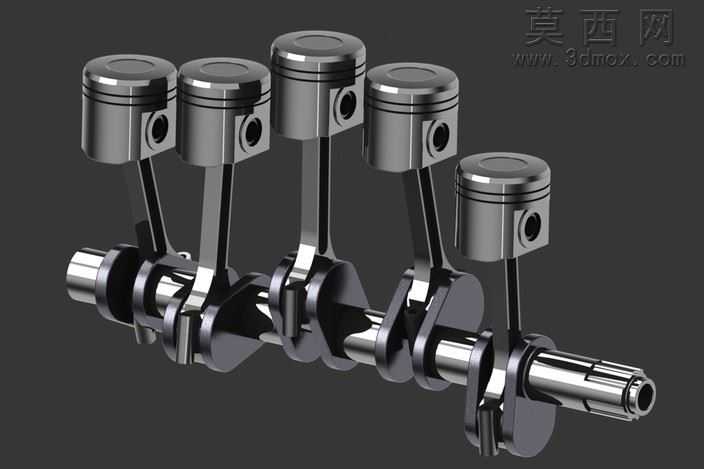

本模型为直列五缸发动机核心曲柄活塞组件的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的真实运动逻辑与尺寸比例，完整还原了五缸机型特有的错拐曲轴排布、活塞连杆组装配关系。建模阶段首先完成曲轴主体的参数化构建，依据五缸发动机的点火间隔角设定各曲柄销的周向偏转角度，精准还原主轴颈、曲柄销、平衡块的过渡圆角与油道开孔结构，保证曲轴动平衡设计的结构合理性；随后依次完成活塞本体的建模，还原活塞顶部燃烧室凹坑、环槽区域、活塞销座的细节特征，匹配对应长度的工字形截面连杆，还原连杆大头剖分结构、连杆小头衬套安装位的结构细节，所有零件间的装配间隙严格参照内燃机设计规范设定，可直观演示活塞往复运动与曲轴旋转运动的转换过程。材质渲染阶段，为曲轴、活塞、连杆等钢制零件赋予高抛光金属材质，添加细微的机加工纹理与金属反光效果，还原真实发动机零部件的金属质感，对活塞环、轴瓦等小部件做差异化材质区分，提升模型的辨识度与真实感。设计思路上，该模型聚焦发动机核心运动组件的结构展示，省略了外围缸体、配气机构、供油系统等非核心部件，突出五缸机型相比四缸、六缸机型特有的曲柄排布特征，清晰展现各缸活塞的运动相位差，可用于内燃机结构原理教学、曲柄连杆机构运动仿真演示，帮助学习者直观理解直列五缸发动机的动力输出结构特点，模型各零件独立可拆分，支持后续添加运动约束完成动力学仿真，也可作为发动机整机建模的核心组件库使用。
