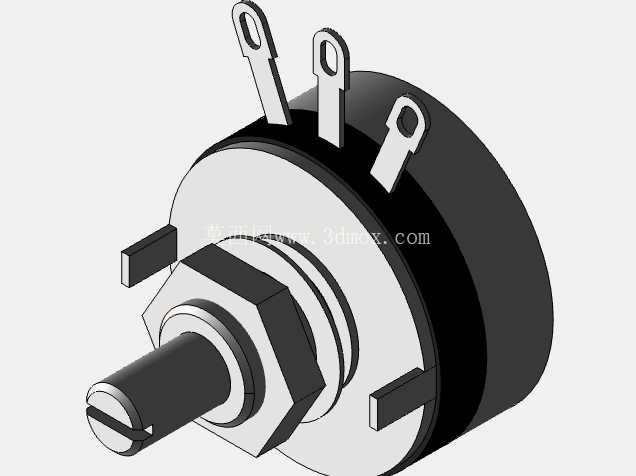

B470K可调电位器电子元件结构设计

　　在民用消费电子、工业控制板卡、小型电源调理模块的电路设计环节，B470K规格的电位器是十分常见的被动调节元件，这类元件的核心作用是通过旋转或滑动操作改变自身接入回路的电阻值，从而实现对电路输出电压、信号增益、工作电流阈值的连续可调，常见于小型电源的输出电压微调、音频设备的音量调节、工控传感模块的信号校准、实验测试台架的参数预置等场景。从结构设计的角度出发，这款电位器的建模首先要匹配实际电路安装的空间边界，常规直插安装的同规格电位器，主体基座直径多控制在9-10mm区间，引脚伸出基座底部的长度在3-3.5mm，引脚间距严格遵循2.54mm标准网格间距，适配通用PCB板的孔位设计，避免出现安装时引脚无法对位、与周边元件产生空间干涉的问题。

　　调节端的旋钮配合轴径统一采用3mm标准尺寸，既可以匹配通用的塑料旋钮帽，也能支持螺丝刀直接调节，适配不同设备的操作需求——如果是设备内部仅出厂校准用的电位器，不需要额外加装旋钮，直接预留螺丝刀操作空间即可；如果是设备面板外露供用户操作的点位，则需要预留旋钮安装后的突出空间，保证旋转操作时不会剐蹭面板开孔边缘。设计过程中首先要明确电位器的内部功能逻辑：电阻体固定在绝缘基座上，转动调节轴带动碳刷在电阻体表面滑动，从而改变两个固定引脚与滑动引脚之间的电阻值，建模时不需要完全复刻内部碳刷与电阻膜的微观结构，但要把三个引脚的相对位置、调节轴的转动行程、基座的定位卡扣结构做准确，因为这些结构直接决定了元件在整机组装时的适配性。

　　很多新手建模时容易忽略引脚的成型角度，实际量产的直插电位器引脚并非完全垂直于基座底面，而是会有微小的向外倾斜角度，方便波峰焊时焊锡顺利爬升，同时避免插装时引脚顶死PCB孔位造成基座翘起。另外基座侧面的定位凸点也是关键结构，这个凸点会卡在PCB对应的定位孔内，防止焊接过程中电位器发生转动，导致调节初始位置偏移。从应用场景的适配性来看，这款470K阻值的电位器属于高阻值可调电阻，多用于小信号回路的调节，因此建模时不需要考虑大电流带来的散热结构，整体结构可以做的更加紧凑，基座材质采用常规酚醛树脂即可，对应的外观质感做哑光黑色处理，调节轴采用金属镀镍材质，表面做滚花处理增加摩擦力，方便手动调节时的受力。在安装边界的校核上，要注意当电位器安装在PCB板上时，基座底部与PCB表面的预留间隙控制在0.2-0.3mm，既可以避免焊接时助焊剂残留堆积在基座底部造成绝缘隐患，也能给引脚焊接后的焊盘凸起留出空间，防止电位器安装后出现倾斜。如果是面板安装的场景，还要额外考虑锁紧螺母的安装空间，螺纹部分的长度要匹配面板厚度，通常面板厚度在1-2mm区间时，螺纹段长度设计为5mm即可，保证螺母可以完全锁紧同时不会因为螺纹过长顶到电位器内部的转动结构。

　　在结构细节处理上，调节轴的转动角度要匹配实际产品的270度可调行程，不要做成360度可旋转的结构，避免建模导入装配后出现运动干涉的误判；三个引脚的截面尺寸要匹配标准0.8mm方形引脚的尺寸，保证在PCB封装设计时孔位大小设置合理，不会出现插装困难或者孔位过大焊接不牢的问题。另外基座边缘的脱模斜度也要按照实际注塑件的工艺要求设置1度左右的斜度，还原真实注塑生产的结构特征，避免建模出现垂直面无法脱模的工艺错误。对于电路设计人员来说，准确的电位器三维模型可以在PCB布局阶段提前预判周边元件的高度差，比如电位器周边如果布置电解电容、接插件等较高的元件，要保证调节轴的操作空间不被遮挡，不需要等实物打样后才发现螺丝刀无法伸进去调节校准参数，大幅减少样机调试阶段的改板次数。
