PCB板载G43SAT1微调电位器结构设计

　　在PCB电路设计项目里，板载可调元件的选型与结构匹配度，直接决定了整板调试效率与后期运行可靠性，G43SAT1这类微调电位器，是小信号校准、参数微调场景里极为常用的被动元件，常见于电源模块输出校准、传感器信号零点调整、音频电路增益微调等场景，这类元件不需要频繁操作，仅在生产调试、售后校准阶段通过螺丝刀调整十字调节槽，改变内部电阻体接触位置，实现分压比或电阻值的连续调整，相比多圈精密电位器，它的调节行程更短，占用板上空间更小，适合对安装空间有严格限制的紧凑型PCB设计。

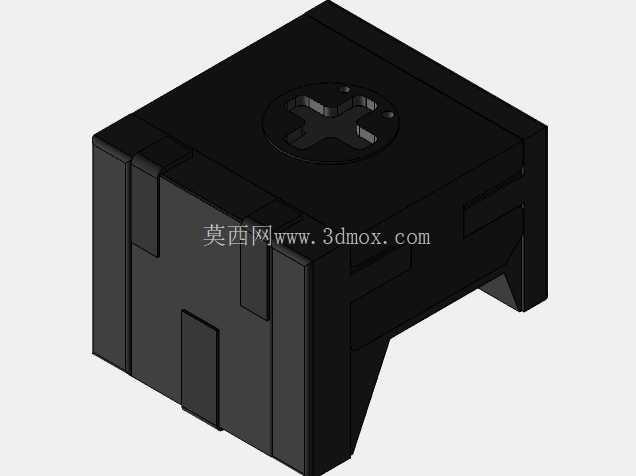

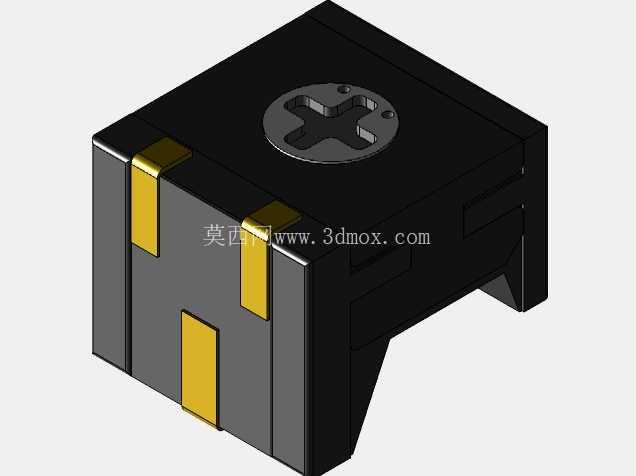

　　从结构设计角度看，这款微调电位器采用塑封主体结构，黑色耐高温工程塑料外壳可以耐受波峰焊、回流焊阶段的高温冲击，不会出现壳体变形、引脚移位的问题，三个镀金接触引脚从壳体侧下方伸出，引脚间距符合常规表贴元件的焊盘设计规范，焊接后与PCB板面贴合紧密，不会出现虚焊、立碑等表贴焊接缺陷。顶部的十字调节槽做了深度限位设计，调节到阻值两端极限位置时会有明显的触感反馈，避免调试时用力过度损坏内部碳膜或金属陶瓷电阻基片，调节槽周边的圆形凸台可以在整板刷三防漆时形成遮挡，避免漆液流入调节机构导致旋钮卡滞、接触不良。

　　做三维建模时，首先要确认安装边界尺寸，这类表贴微调电位器的本体长宽尺寸控制在极小范围内，高度方向不会超出周边常规贴片电容、电阻的高度太多，不会对板上其他元件的布局造成干涉，建模时优先还原引脚的共面度，因为表贴元件的引脚共面度直接决定了焊接良率，三个引脚的底面必须处于同一基准平面，公差控制在0.1mm以内才能匹配SMT贴片工艺的要求。壳体侧面的定位凸台结构也需要准确还原，这个结构是为了在贴片时通过视觉识别定位，同时在过回流焊时防止元件受焊锡表面张力偏移，保证调节槽的位置与丝印标注的调节方向对齐，避免生产调试时找不准调节位置。

　　实际电路应用中，这类微调电位器的额定功率不高，仅适合小信号回路的参数调整，不能用于功率回路的调压限流，建模时不需要还原内部电阻体与接触弹片的细节，只要把外部安装尺寸、引脚位置、调节槽位置做准确，就能满足PCB布局的干涉检查、结构件开孔避让的需求，很多工程师做KiCAD封装时，容易忽略壳体下方的避让空间，这款电位器壳体底部有轻微的内凹结构，焊盘设计时不需要在本体下方做过孔，避免焊接时焊锡流入本体内部造成引脚短路。

　　从安装适配性来看，这款电位器兼容常规的SMT贴片工艺，不需要额外的手工焊接工序，可以和其他表贴元件一起过回流焊，大幅提升生产组装效率，顶部的调节槽兼容十字螺丝刀与专用的陶瓷调试批，调试时不会刮花调节槽表面，多次调节也不会出现滑牙问题。建模时把壳体的拔模角度做准确，还原实际注塑件的工艺特征，避免结构评审时出现工艺合理性误判，三个引脚的折弯角度也需要严格按照实物还原，保证引脚与焊盘的接触面积符合焊接工艺要求，不会因为引脚翘起导致焊接强度不足，在震动环境下出现引脚脱焊、接触不良的问题。

　　在紧凑型电源模块设计里，这类微调电位器通常布置在PCB板边位置，方便调试时不用拆开整机外壳就能完成参数校准，建模时需要确认调节槽上方的预留空间，保证螺丝刀可以垂直伸入调节，不会被周边的结构件、散热片挡住调节路径，很多新手工程师做布局时只考虑元件的平面占位，忽略了上方的操作空间，导致整机组装完成后无法进行参数校准，必须拆板调整，大幅增加了生产调试的时间成本。这款电位器的侧面做了防滑的凹槽结构，在贴片吸嘴取料时可以增加摩擦力，避免取料过程中出现元件掉落、位置偏移的问题，这些细节结构在建模时都需要准确还原，才能给后续的工艺仿真、结构校验提供准确的模型依据。
