树莓派3B/4B专用散热固定支架设计

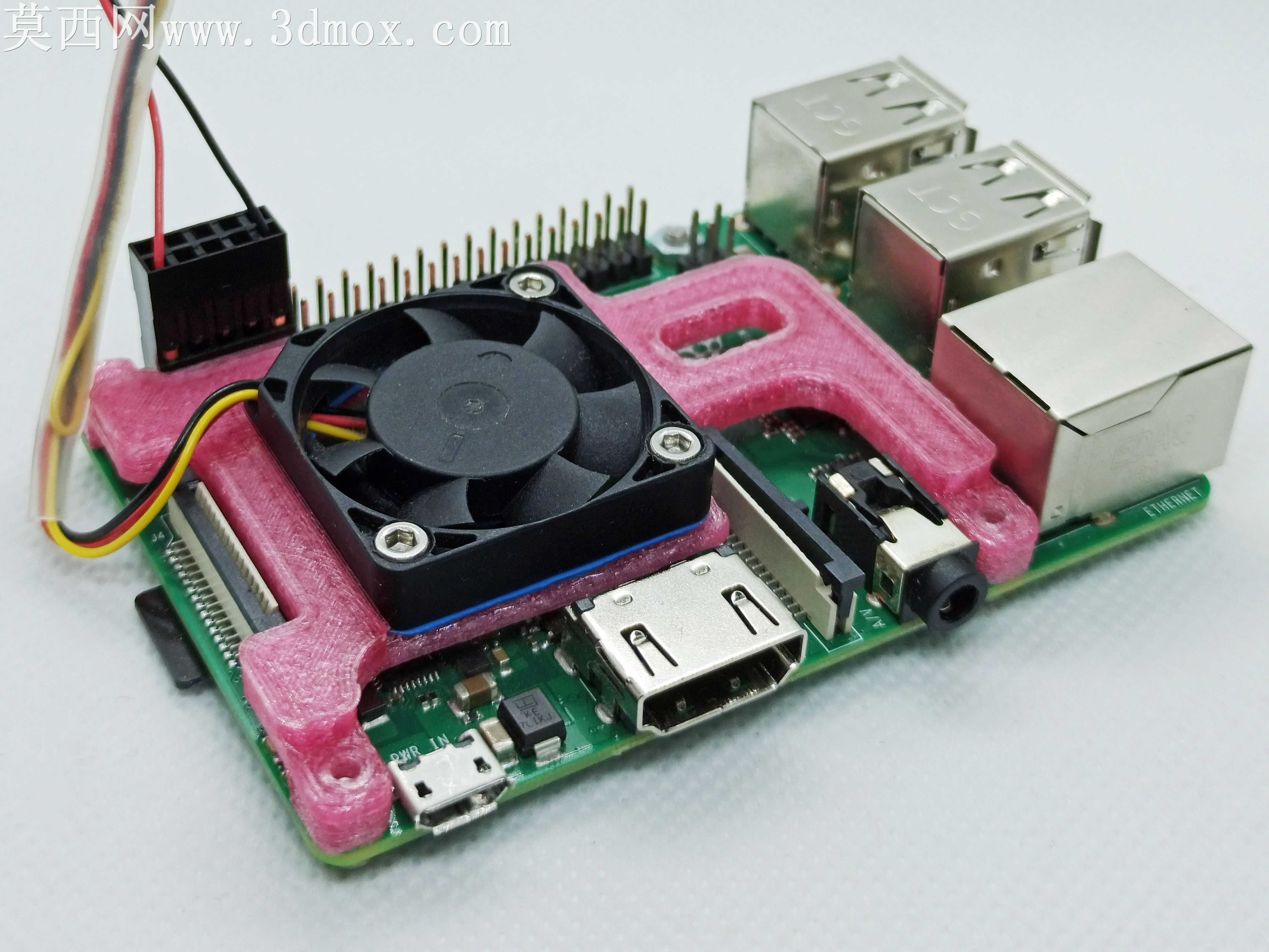

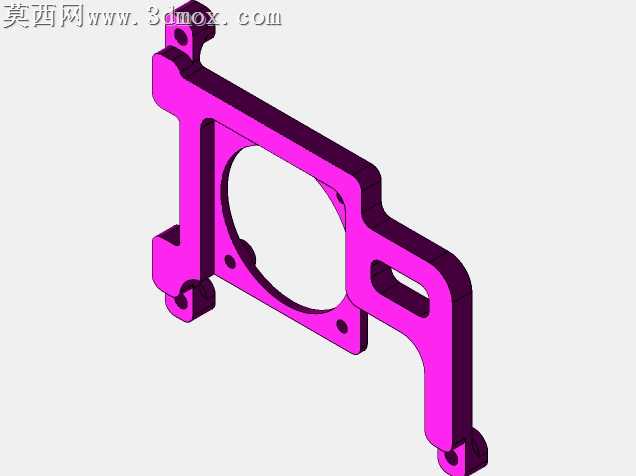

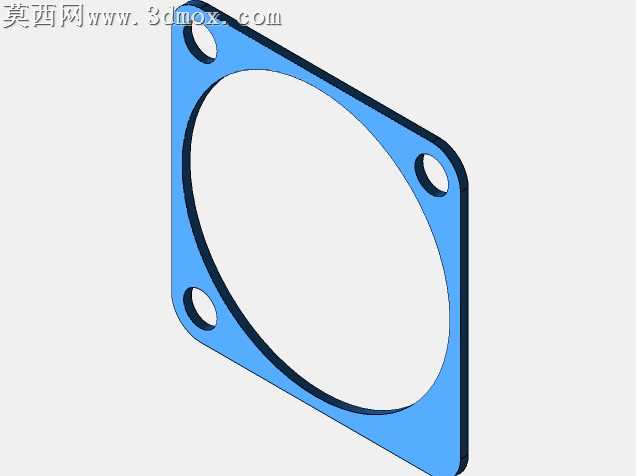

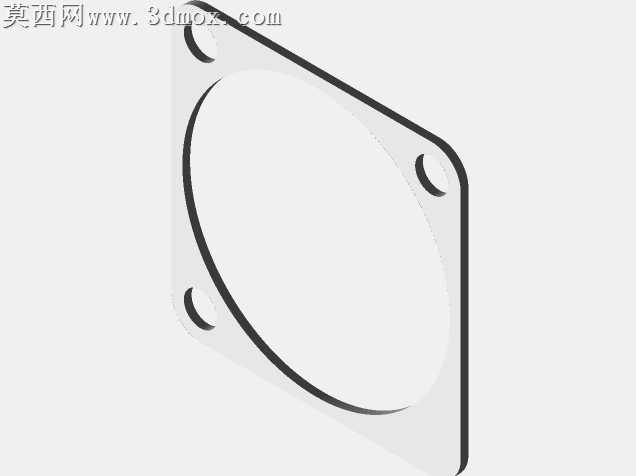

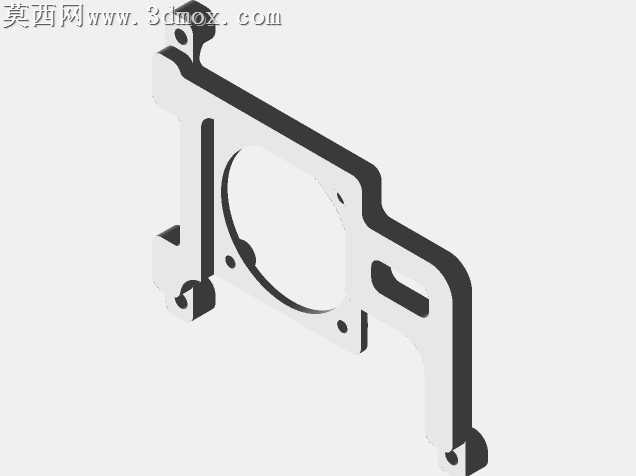

本作品是针对Raspberry Pi 3B与4B开发板设计的一体式散热固定支架，建模过程中首先对树莓派开发板的板型尺寸、接口位置、安装孔位进行1:1精准测绘，确保支架安装后不会遮挡HDMI接口、USB接口、以太网口、供电接口以及GPIO排针区域，避免影响开发板的正常外接使用。支架主体采用贴合开发板轮廓的异形结构设计，整体为粉色哑光质感的打印材质，建模时对边缘做了圆角过渡处理，既避免安装时刮伤电路板或操作人员，也提升了整体外观的流畅度。支架预留了标准30mm轴流风扇的安装位，孔位严格匹配常规30mm散热风扇的固定孔距，安装后风扇正对开发板的主控芯片区域，可直接对核心发热部件进行主动送风散热，有效解决树莓派高负载运行时的过热降频问题。建模时同步考虑了Waveshare品牌5英寸及以下尺寸LCD屏幕的安装空间，支架结构预留了屏幕的安装避让与固定位置，用户可直接在该支架基础上叠加小型显示屏组件，无需额外改造结构。模型同时提供可编辑的STEP格式与可直接用于3D打印的STL格式文件，渲染阶段还原了3D打印PLA材质的磨砂质感、散热风扇的黑色塑料与金属螺丝细节、开发板的PCB绿油与金属接口质感，整体渲染效果真实还原实物装配后的状态。结构设计上采用卡扣与支撑结合的方式，支架与开发板接触的位置做了垫高处理，既可以避免支架与电路板背面焊点直接接触造成短路风险，也能在电路板底部形成辅助通风的空气流道，提升整体散热效率。走线位置预留了风扇供电线的走线路径，可将风扇线材规整引导至GPIO供电引脚区域，避免线材杂乱干扰其他外设插接。
