0.28英寸贴片式七段数码显示元件

项目分类:变压器/电感器 发布时间:2025-01-13 ID:898798
  • 0.28英寸贴片式七段数码显示元件
  • 0.28英寸贴片式七段数码显示元件

  在PCB项目的元件选型与结构适配环节,这类小型贴片式七段显示器件是数字显示输出端的常用选型,尤其适合空间受限的便携电子设备、小型控制板卡、嵌入式开发模块的数值显示场景,常见于温控模块、小型计数器、电源参数显示面板、便携检测仪器的数值输出区域,能够直观输出0-9的阿拉伯数字,配合驱动电路可完成基础数值、状态码的可视化呈现,无需额外搭配复杂的显示解码外设,电路驱动逻辑成熟,是中小批量电子设备开发中成本与显示效果平衡度较高的选型方案。

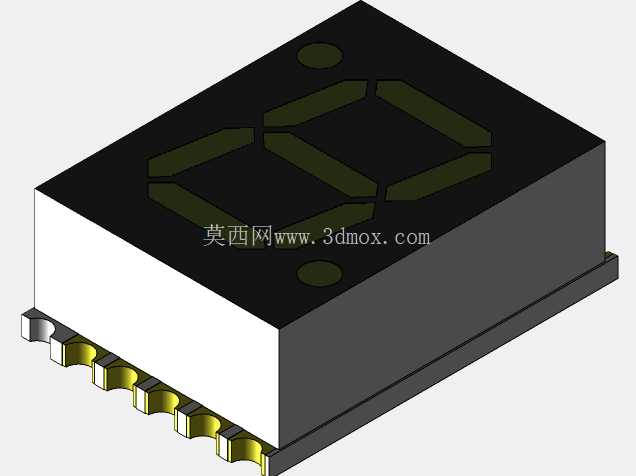

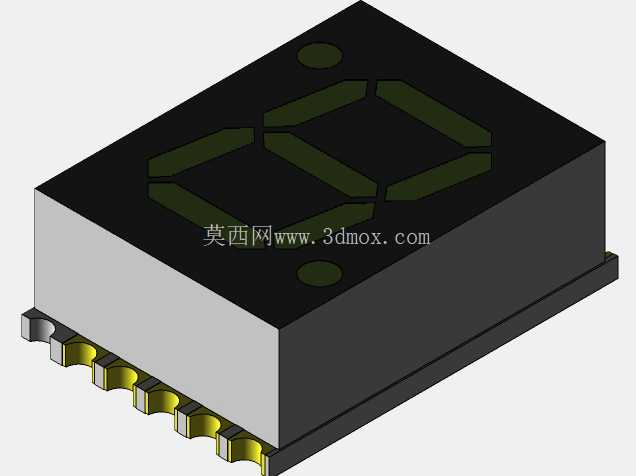

  从结构设计层面看,该器件采用标准贴片封装设计,引脚采用侧向翼形排布,引脚间距符合常规SMT贴片加工的工艺要求,能够适配回流焊的生产流程,无需额外定制钢网开孔参数,可直接纳入常规0805、0603阻容元件的同批次贴片工序,减少生产环节的工艺调整成本。器件主体采用黑色阻燃环氧塑封外壳,正面的七段发光区域采用半透明环氧树脂封装,既能够保护内部的发光芯片不受外界水汽、粉尘侵蚀,也能对发光光线做均匀漫射处理,避免段码发光出现明暗不均、边缘漏光的问题,显示面的两个圆形定位标记可在SMT贴装时配合视觉识别系统完成器件方向校验,避免贴装时出现段码方向颠倒的生产故障。

  在安装边界设计上,该器件的整体厚度控制在低矮贴片元件的适配范围内,不会与周边的贴片电容、贴片电阻、小型IC产生高度干涉,贴装后器件底部与PCB板面预留的微小间隙可满足焊锡爬升的工艺要求,同时避免焊接后出现应力集中导致的器件引脚脱焊问题。设计该类元件的三维模型时,需要重点还原引脚的共面度参数,确保模型导入PCB设计软件后,引脚焊盘与器件封装的匹配度符合生产要求,同时要精准还原正面段码的排布位置与发光区域的轮廓尺寸,方便结构设计人员在做设备面板开孔、遮光罩设计时,精准匹配显示窗口的位置与大小,避免出现窗口偏移遮挡段码、漏光缝隙过大的问题。

  从实际使用的功能特性来看,该类0.28英寸规格的七段显示器,发光亮度可通过驱动电流做线性调整,能够适配室内常规光照环境下的显示需求,低电流驱动的特性也符合便携电池供电设备的低功耗设计要求,器件的工作温度范围覆盖常规工业级电子设备的使用区间,可在多数非极端恶劣环境的工控、消费电子场景下稳定工作。建模过程中需要注意区分塑封主体、金属引脚、发光段面的不同材质属性,在结构评审阶段可通过模型直观验证器件与周边结构件的装配间隙,提前规避生产组装时可能出现的干涉问题,比如显示面板与器件表面的距离是否合适、遮光胶条的压缩量是否在合理范围、周边接插件插拔时是否会磕碰器件本体等问题,这些细节都可以通过精准的三维模型在设计阶段完成验证,减少打样迭代的次数。

  在PCB布局阶段,这类贴片数码管的模型可辅助工程师完成器件排布的合理性检查,比如确认器件与板边的距离是否符合V-CUT加工的安全距离要求,与安装孔、固定柱的位置是否存在冲突,焊接时是否会因为周边高大元件的遮挡影响回流焊的温度传导,这些细节都需要依托精准的元件模型来完成前期校验。不同于插件式数码管需要在PCB上开孔、波峰焊后剪脚的加工流程,贴片式的封装设计可大幅提升整板的加工效率,减少人工插件的工序成本,同时降低引脚过长带来的电磁干扰风险,适合高密度布板的紧凑型电子设备使用。
