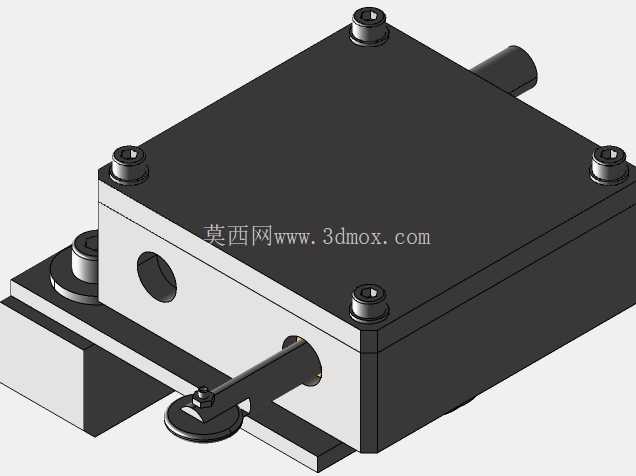

重型机械终端用重端限位防护开关

　　在重型冶金轧制生产线、大型港口起重装卸设备、长距离矿用带式输送系统这类重载工业场景中，设备的行程终端安全防护一直是结构设计阶段需要重点考量的环节，这类场景下的终端限位装置，不能沿用轻型自动化产线的微动开关方案，必须匹配重载工况下的抗冲击、耐粉尘、防误碰要求，重端限位开关就是针对这类终端防护需求开发的专用检测元件。

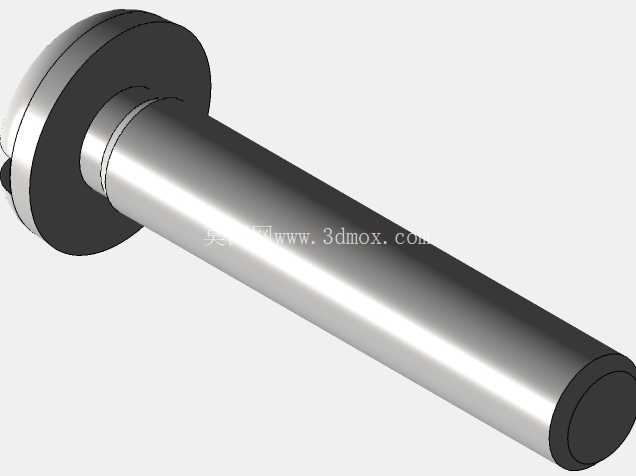

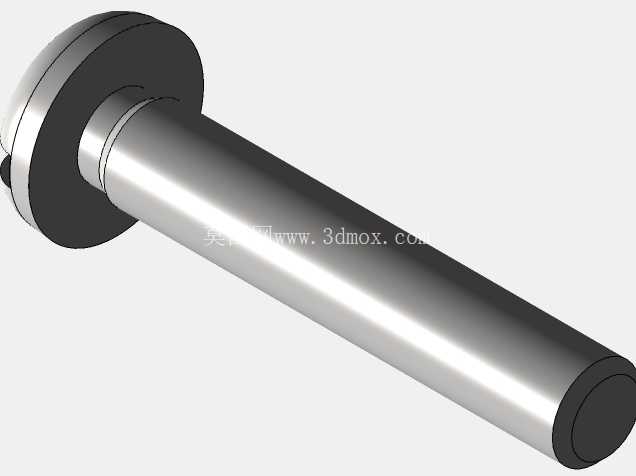

　　从实际应用逻辑来看，这类开关通常安装在设备运动行程的硬限位前侧，作为软限位失效后的最后一道安全触发屏障，当运动部件因程序异常、编码器故障、制动磨损等原因超出正常工作行程，触碰到开关的触发摆臂或者触发顶杆时，开关会直接切断设备的动力回路，同时触发抱闸制动，避免运动部件冲出行程造成设备碰撞、结构损坏甚至人员伤害，和普通轻型限位开关不同，这类重载型开关的触发机构做了加强设计，触发端可以承受大质量运动部件低速触碰时的瞬时冲击力，不会因为单次触碰就出现内部结构变形、触点错位的问题。

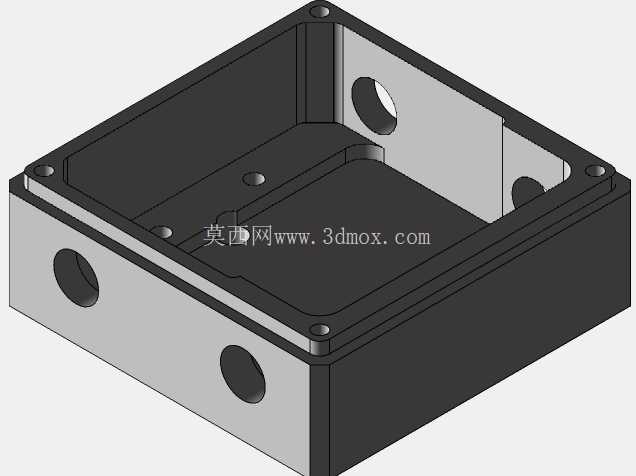

　　在功能特性设计上，这款开关采用了常闭触点的安全设计逻辑，也就是当开关处于未触发的正常状态时，安全回路保持导通，一旦开关被触发、或者开关接线出现脱落、断裂的情况，回路会直接断开触发安全停机，符合工业安全回路的失效安全设计原则，触点部分选用了耐电弧烧蚀的合金材质，可以满足重载设备动力回路直接分断的容量要求，不需要额外加装中间继电器做信号中转，减少了回路的故障点；外壳部分采用了高强度的压铸壳体，表面做了防腐喷塑处理，能够适应车间内的金属粉尘、少量切削液飞溅、户外港口的盐雾环境，防护等级可以满足大部分非浸水工业场景的使用要求，开关的触发动作行程做了冗余设计，允许运动部件有一定的超程距离，不会因为触发后运动部件的少量滑移就损坏开关内部结构。

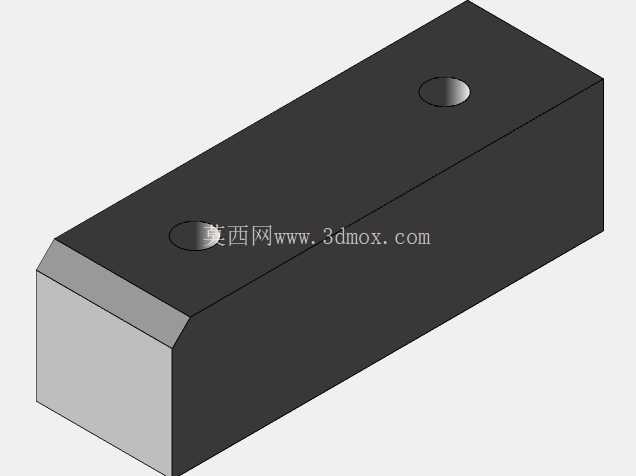

　　从结构设计思路来看，这款开关的安装基座做了加厚处理，安装孔位采用了长圆孔设计，允许现场安装时根据实际的触发位置做前后距离的微调，不需要在安装支架上重新打孔，降低现场安装调试的工作量；触发摆臂采用了可更换的模块化设计，用户可以根据实际的触发方向、触发接触位置，选择滚轮摆臂、直动顶杆、可调长度摆臂等不同的触发附件，不需要更换整个开关本体，降低后期的维护备件成本；内部的触点模块采用了快拆结构，维护时不需要拆开整个开关的外壳接线，只需要打开前端的盖板就可以更换触点模块，大幅缩短设备停机维护的时间。

　　关于安装边界与尺寸适配，这款开关的本体安装孔距符合通用重载限位开关的安装尺寸标准，可以直接替换市面上同类型的老旧重载限位开关，不需要重新加工安装支架；开关本体的外轮廓尺寸做了紧凑化处理，在保证内部结构强度的前提下，尽可能缩小了安装占用的空间，适合安装在设备端部空间比较局促的位置，比如起重设备的端梁内侧、输送线的机架端部、大型机床的行程终端位置；触发端的触发力设置在一个合理的区间，既不会因为设备运行过程中的轻微振动就出现误触发，也不会因为触发力过大导致运动部件触碰时需要承受过大的刚性冲击力，匹配重型运动部件的惯性特性；接线腔部分预留了足够的走线空间，支持工业常用的格兰头进线，可以适配不同线径的动力电缆，接线端子采用了防松脱的螺钉压接结构，避免设备长期运行振动导致接线松动出现接触不良的问题。

　　在实际选型适配过程中，结构设计人员需要注意，这类重载限位开关仅作为终端安全防护使用，不能作为日常的行程位置检测元件使用，日常的位置检测应该选用非接触式的接近开关或者编码器，避免开关长期反复触发导致内部触点过早磨损，同时安装时需要预留足够的安全距离，根据运动部件的最大运行速度、制动减速度计算出合适的安装位置，保证开关触发后设备能够在碰到硬限位之前完全停止，另外开关的触发摆臂安装方向需要和运动部件的触碰方向匹配，避免侧向受力损坏摆臂结构，日常巡检过程中需要定期检查开关的固定螺栓是否松动、触发摆臂是否变形、触点接触是否可靠，保证安全防护功能始终处于有效状态。
