Arduino Uno交通信号灯教学实训装置

　　这套面向嵌入式入门教学搭建的交通信号灯实训台，把路口信号指示逻辑、单片机IO控制、基础电路接线和实体结构支撑整合在同一块台架上，既可以用于中职、高校电气类课程的C语言编程实操，也能作为创客空间里Arduino入门项目的机械结构参考，学员不用零散拼接面包板与零散支架，就能在固定台面上完成灯组时序、按键交互、串口调试等一系列实验。

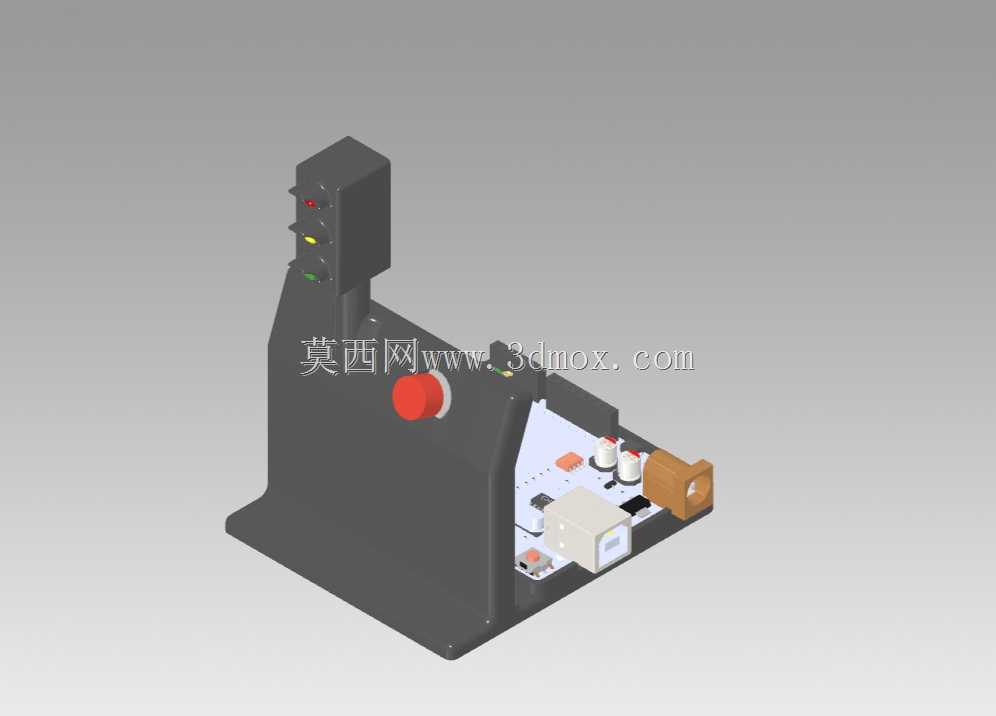

　　台架主体采用弯折立板加平底座的构型，后侧竖直立板用来固定三色灯组，红、黄、绿三颗5mm直插LED沿竖向排布，灯孔位置预留了足够的遮光间距，避免相邻灯珠亮灯时串光影响演示效果；水平台面区域留出Arduino Uno R3（CH340版本）开发板的安装位，板卡通过铜柱或限位卡槽固定，USB接口、电源接口朝向台架外侧，插拔下载线和外接电源时不会和周边元件干涉。台面上还布置了红色急停样式按钮、面包板安装区、蜂鸣器或小型执行元件的固定座，侧边预留的方块状安装位可扩展行人过街按键、倒计时数码管等模块，后续做功能拓展时不需要重新打孔改造主体支架。

　　设计时优先考虑教学场景的操作便利性：底座向外延伸出平整支撑边，整台装置放在实验桌面上不会侧翻，所有接线端子、元件引脚都朝向操作者一侧，学员接线时不用反复挪动台架；立板和底座采用一体化折弯或拼接固定，整体刚性足够，反复插拔导线、按压按钮时不会出现明显晃动。结构边界上，竖直灯杆高度控制在方便全班观察的范围，底座长宽尺寸适配常规实验桌工位，台面上元件之间预留了手指操作空间，更换开发板、替换LED灯珠都无需拆解整个台架。

　　从功能实现逻辑来看，该装置可完成最基础的红黄绿循环时序控制，也能加入按键中断实现行人过街请求、夜间黄闪、高峰时段配时切换等贴近真实路口的工况，电气接线部分把电源、信号、接地回路在面包板上分区排布，学员能清晰理解单片机输出电平如何驱动LED、按钮输入如何被程序采集。整套结构没有复杂的传动部件，加工制作门槛低，既可以用钣金折弯成型，也能通过3D打印制作台架，非常适合教学实训、课程设计以及嵌入式入门项目的结构参考，能帮助学习者同时掌握机械装调、电路接线和程序编写三部分的基础技能。
