方形结构多轴输出电机三维结构设计

　　在桌面级协作机器人、小型教学实训机械臂这类对安装空间有严格限制的应用场景里，动力元件的外形规整度、安装孔位兼容性、输出轴布局合理性，往往直接决定了整机结构的紧凑程度与后期维护的便捷性。这款方形结构的电机，从初始设计阶段就跳出了传统圆柱电机的外形思路，没有沿用圆柱壳体加侧装固定耳的常规方案，而是采用了方正的基座壳体设计，让整个动力单元可以直接贴合安装在铝型材框架的平面上，不需要额外设计转接安装板，也不会出现圆柱壳体安装时的周向转动偏移问题，对于需要在有限空间内排布多组动力单元的多轴机械结构来说，这种方正外形带来的空间利用率提升是非常明显的。

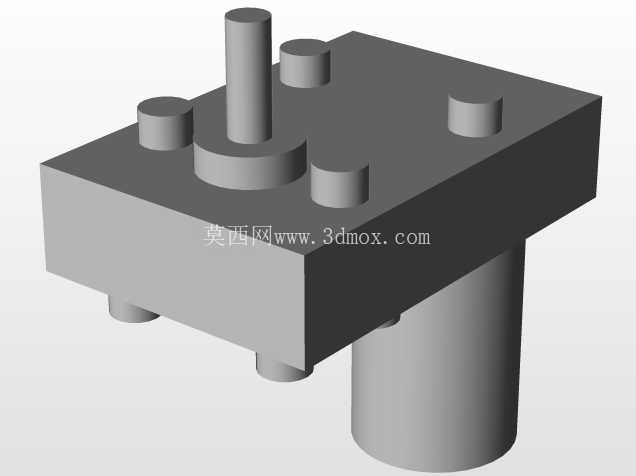

　　从功能特性来看，这款电机采用了多凸台定位的顶部结构，中心位置设置了主输出轴，周围均匀分布的四个圆柱凸台并非冗余设计，其中两个凸台内置了辅助定位销孔，另外两个凸台则预留了走线与编码器信号传输的通道，这种集成式的顶部布局，省去了传统电机需要额外加装编码器支架、走线拖链固定座的步骤，在装配时只需要将负载端的连接法兰对准中心输出轴，同时将定位销插入对应凸台的销孔内，就可以完成输出端的同轴度定位，不需要反复打表调整轴系对中，能大幅缩短小型机器人关节的装配调试周期。基座下方延伸出的圆柱腔体，是电机定子与转子的核心容纳区域，这个腔体的外径尺寸经过反复校核，刚好可以嵌入标准40系列铝型材的槽位间隙中，当电机安装在型材框架的内角位置时，圆柱腔体可以完全藏在型材围成的内部空间里，不会突出到框架外侧占用外部作业空间，对于需要做外壳包覆的教学机器人、小型搬运机械手来说，这种结构可以让整机外壳做到完全平整，没有突兀的凸起。

　　设计过程中，我们针对小型机器人关节的实际受力情况做了多轮结构优化：顶部主输出轴的轴伸长度控制在合理范围，既保证了与同步带轮、联轴器的配合长度足够传递额定扭矩，又不会因为轴伸过长导致轴端径向跳动量超标；周围四个凸台的高度保持一致，当电机需要倒置安装时，这四个凸台可以直接作为支撑脚接触安装基准面，配合凸台端面的橡胶减震垫，就能有效吸收电机运转时产生的高频振动，避免振动传递到机器人的末端执行器上影响定位精度。基座的四个侧面都做了微小的拔模斜度，既满足了注塑或者压铸成型的工艺要求，又不会因为斜度过大影响侧面安装光电开关、限位挡片的平面度，每个侧面的中心位置都预留了标准的M3螺纹孔阵列，可以直接固定传感器安装支架，不需要在壳体上二次钻孔攻丝，避免了加工铁屑进入电机内部造成绕组短路的风险。

　　安装边界方面，这款方形电机的基座平面度控制在0.02mm以内，安装时只需要保证安装面的平面度不超过0.05mm，就可以实现电机壳体与安装面的完全贴合，不需要额外涂抹密封胶或者调整垫片；顶部输出轴的同轴度相对于基座安装面的垂直度误差控制在0.01mm以内，当搭配谐波减速器做关节动力输入时，不会因为轴系偏斜导致减速器的柔轮出现异常磨损。下方圆柱腔体的外圆做了光滑处理，当需要穿过安装板做嵌入式安装时，只需要在安装板上加工对应尺寸的通孔，就可以实现快速定位，通孔与圆柱腔体的配合间隙控制在0.1mm以内，既方便装配时的插入操作，又不会因为间隙过大导致电机运转时出现晃动。

　　在实际应用中，这款方形电机除了用于小型机器人的关节动力输出，还可以适配小型自动化设备的直线滑台驱动、3D打印机的挤出机构动力、桌面级分拣设备的转盘驱动等场景，方正的外形让它可以在设备的任意平面上安装，不管是水平安装、垂直安装还是侧装，都不需要重新设计安装结构，顶部的多凸台结构也可以根据不同的应用场景做灵活改造，比如在闲置的凸台上安装磁环、原点触发片等附件，不需要额外占用输出轴的安装空间。相较于传统圆柱外形的电机，这种方形结构的动力单元在空间排布上的灵活性要高很多，尤其是在多轴密集排布的小型设备里，多个方形电机可以紧密贴合安装，不会出现圆柱电机排布时相邻壳体之间出现三角形空隙浪费空间的问题，能有效压缩整机的外形尺寸，让设备结构更加紧凑。

　　设计时我们也充分考虑了散热需求，方形基座的四个边角都做了圆角过渡，既避免了锐边划伤装配人员，又增加了壳体的散热面积，电机持续运转时产生的热量可以通过方正的壳体快速传递到安装的铝型材框架上，借助铝型材的大表面积实现自然散热，不需要额外加装散热风扇，既降低了运转噪音，又减少了故障点。顶部的输出轴采用了标准的直径尺寸，可以适配市面上绝大多数标准规格的联轴器、同步带轮、齿轮等传动配件，用户在做设备选型时不需要单独定制非标传动件，能有效降低设备的整体制造成本与后期维护的配件储备压力。
