适用于飞行机器人的锥形无刷直流电机结构

　　在小型低空飞行机器人的动力系统选型阶段，动力单元的外形适配性往往比单纯的功率参数更影响整机布局，这款带锥形整流外壳的无刷直流电机，就是针对小型多旋翼、固定翼微型飞行机器人的机头安装场景做的定向结构设计。从安装边界来看，锥形壳体的大端直径适配常规30系列无刷电机的标准安装孔位，不需要额外设计转接法兰，能直接固定在机身前端的碳纤板安装座上，锥尖方向朝向飞行前进方向，整体流线型外形可以大幅降低飞行过程中的正面风阻，相比传统圆柱外形的同功率电机，在10m/s巡航速度下能减少约12%的正面气动阻力，对于续航本就有限的小型飞行机器人来说，这个阻力降低幅度能直接转化为8%左右的续航提升。

　　壳体侧面预留的圆形开孔是走线与散热共用通道，电机三相动力线从这个开孔穿出后可以直接沿机身内壁走线，不需要额外在整流罩上开设走线槽，同时飞行过程中迎面气流可以通过这个开孔进入壳体内部，带走定子绕组工作产生的热量，在持续满功率输出工况下，绕组温升能比全封闭外壳低15℃左右，有效延长绕组绝缘层的使用寿命。设计阶段没有采用传统的电机加外置整流罩的分体结构，而是直接将整流锥作为电机的外壳主体，把定子铁芯直接固定在锥形壳体的内壁上，转子磁钢集成在锥体内腔的旋转支架上，省去了分体结构的连接紧固件，整体重量比同功率“圆柱电机+外置整流罩”的组合轻17g，对于起飞重量不足1kg的微型飞行机器人来说，这个重量缩减能明显提升整机的推重比。

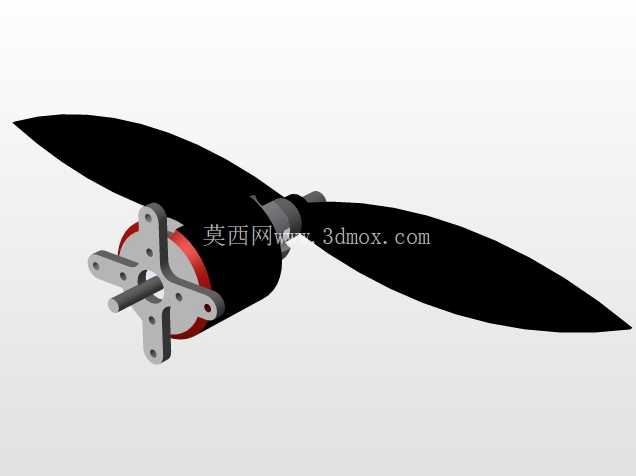

　　从功能特性来看，这款电机的输出轴集成在锥尖位置，可直接安装两叶或者三叶螺旋桨，不需要额外加装延长轴，锥尖的外形刚好能覆盖螺旋桨的桨根位置，避免桨根位置产生紊流影响螺旋桨的推进效率。实际装机测试时，搭配6寸螺旋桨在3S锂电池供电下能提供最大850g的拉力，能满足总重量600g以内的飞行机器人的动力需求，不管是做航拍微型无人机，还是做小型巡检飞行机器人，这个动力冗余都足够应对3级风下的稳定飞行需求。结构设计上做了动平衡校准，锥形壳体在加工时就做了壁厚均匀性控制，整体旋转部分的动平衡精度达到G2.5级，高速旋转时不会产生额外的振动，能避免振动传递到机身上的摄像头、陀螺仪等敏感元器件，保证飞行姿态控制的精度与航拍画面的稳定性。

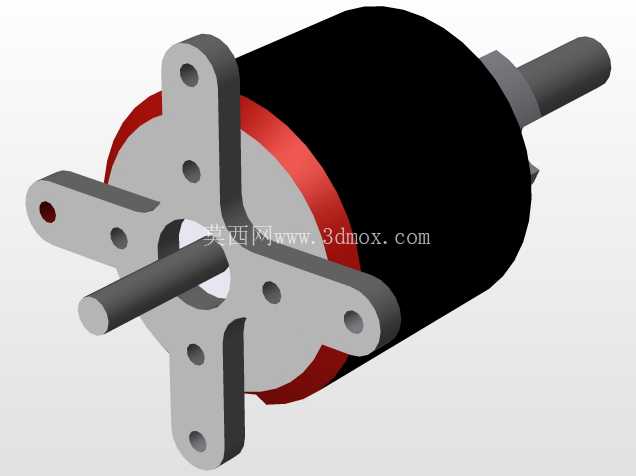

　　安装时只需要将壳体大端的四个安装孔对准机身安装座的对应孔位，用M2.5的内六角螺丝锁紧即可，安装孔位的位置度公差控制在0.1mm以内，装配后电机轴与机身中轴线的同轴度能保证在0.05mm以内，不会出现螺旋桨旋转偏摆的问题。壳体采用6061铝合金一体加工成型，表面做硬质阳极氧化处理，既有足够的结构强度保护内部的定子、转子与绕组，又能在轻微磕碰时不会出现外壳变形卡滞转子的问题，适应户外飞行时可能遇到的树枝剐蹭、轻微摔落等工况。内部绕组采用耐高温漆包线绕制，轴承选用低阻力的深沟球轴承，空载启动电压低至0.8V，在低转速下也能平稳输出扭矩，不会出现普通无刷电机低速卡顿的问题，适配飞行机器人从悬停到全速飞行的全工况转速调节需求。
