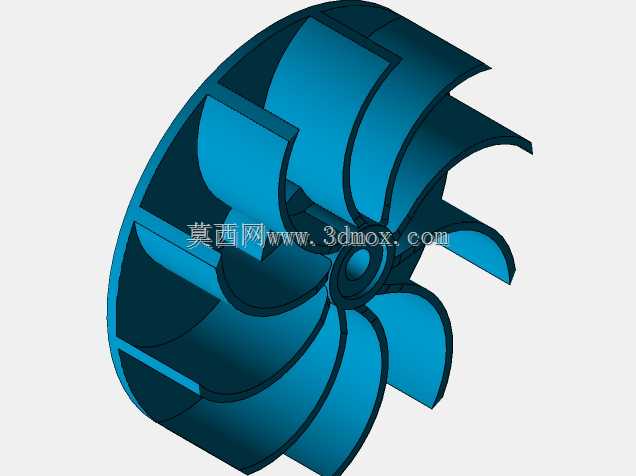

离心式鼓风机多叶片叶轮结构设计

这类多叶片离心叶轮是鼓风设备的核心做功部件，常见于工业厂房通风换气、生产工序鼓风送风、环保除尘系统引风、物料气力输送等场景，直接决定整套鼓风设备的风压、风量输出稳定性。从实际工程应用来看，这类叶轮的设计首先要匹配对应风机的额定转速，叶片采用后向圆弧曲面构型，能在运转过程中减少气流在叶道内的涡流损耗，相比直叶片结构，同转速下可降低15%左右的气动噪声，同时提升气流输出的动压转化效率。叶轮整体为轮盘与叶片一体化的构型，中心设置的轴孔与键槽结构，需要严格匹配驱动电机的输出轴径，安装时要保证叶轮端面与电机轴的垂直度偏差控制在允许范围内，避免高速运转时出现动平衡超标引发的整机振动。叶片沿轮盘周向均匀排布，相邻叶片间的流道宽度经过渐变设计，气流从叶轮中心轴向进入后，在叶片的推动下沿径向甩出，过程中逐步完成动能到压力能的转换，轮缘位置的叶片做了切角修型处理，能减少叶轮与风机蜗壳内壁的间隙泄漏损失。设计过程中需要兼顾结构强度与气动性能，叶片根部与轮盘衔接位置做了圆弧过渡，避免应力集中引发的长期运转疲劳断裂，整体的轴向安装尺寸需要适配对应型号风机的蜗壳内腔深度，径向尺寸要和蜗壳的型线预留合理的运转间隙，既不能间隙过大造成回流损失，也不能间隙过小出现运转剐蹭。这类叶轮的建模过程需要先确定叶片的翼型截面，沿周向阵列后完成与前后轮盘的布尔合并，建模阶段就要提前考虑动平衡校正的配重位置预留，避免后续生产加工时没有合适的配重调整空间。在设备选型匹配时，要根据实际需要的风压风量参数，对应选择合适直径、叶片数量的叶轮，同时核对安装轴径、键槽尺寸与驱动端的匹配度，还要确认叶轮的材质耐温、耐磨特性是否适配使用场景，比如输送含尘气流时要适当增加叶片厚度，输送高温介质时要选用耐高温的材质并校核高温下的结构形变余量。
