抽出式三极框架断路器三维结构

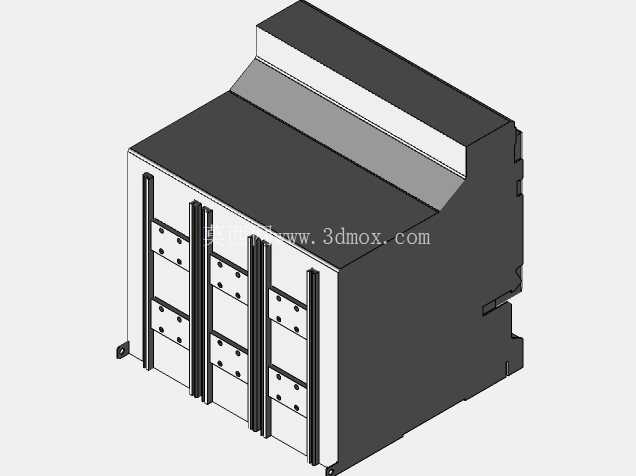

　　在低压配电系统的进线、母联以及大容量馈线回路中，框架断路器是承担过载、短路、欠压保护的核心配电元件，抽出式结构的设计，主要是为了满足运维过程中快速隔离、检修更换的需求，不需要拆解主回路连接母排，就能将断路器本体从抽屉座中抽出，实现明显的电气断开点，相比固定式断路器，在一级配电场景的运维效率上有明显优势。这个模型还原的是三极抽出式框架断路器的完整外部结构，建模时优先还原了安装对接的所有边界特征，首先是抽屉座的安装固定孔位，位于柜体安装侧的底部带安装耳，孔位的中心距、孔径都按照实际选型样本的安装尺寸做了匹配，方便结构工程师在做低压柜柜体建模时直接调用，不需要反复核对安装干涉问题。从结构设计逻辑来看，抽出式框架断路器分为抽屉座和本体两个核心部分，抽屉座是固定在柜体内的部分，内置主回路静触头、位置联锁机构，本体部分包含灭弧室、操作机构、脱扣器组件，模型上清晰还原了本体与抽屉座的插接导向结构，也就是本体两侧的导向槽与抽屉座的导向轨配合特征，实际装配时，导向结构会先于主触头对接，保证动触头与静触头的对中精度，避免插接过程中出现触头偏磨、接触不良的问题。

　　在功能特性的还原上，模型体现了三极断路器的极间分隔结构，每极的主回路区域都有独立的隔弧板分隔，避免分断短路电流时的电弧跨极短路，顶部的斜向结构是灭弧室的排气通道区域，实际产品中这个位置会设置灭弧栅片的排气口，分断时的电弧冷却后产生的高压气体会从这个区域排出，建模时保留了这个区域的外形斜度，方便柜体设计时预留足够的安全电气间隙，不会因为柜体结构件遮挡排气路径引发安全隐患。从实际应用场景出发，这类断路器主要用在低压进线柜、母联柜的核心位置，额定电流通常覆盖630A到6300A的区间，对安装空间的要求比较严格，模型还原了本体的整体外形轮廓，包括侧面的位置指示、联锁操作的凸台结构，这些细节在做柜体门板开孔、二次回路走线空间校核时非常关键，很多新手建模时容易忽略侧面的操作机构凸台，导致门板安装后和断路器本体干涉，或者二次线的弯曲半径不足。

　　安装边界方面，除了底部的安装固定孔，模型还还原了本体正面的操作面位置，也就是抽屉座的摇进摇出操作孔、分合闸按钮、状态指示的位置，这些特征的位置尺寸直接决定了低压柜门板上开孔的位置，以及柜内操作通道的预留距离，按照配电设计的规范要求，断路器正面需要预留足够的操作空间，保证运维人员能够正常操作摇进摇出机构，不需要探身进入柜内。另外，模型上的极间母排连接区域的结构也做了还原，每极的母排连接端子的位置、端子上的安装孔排布都和实际产品一致，结构工程师在做柜内母排设计时，可以直接根据这个模型的端子位置来绘制母排走向，不需要额外查找样本的端子尺寸，减少建模过程中的尺寸核对工作量。从设计思路上来说，这类低压电器的三维建模，核心不是还原内部所有的细小零件，而是要把所有和外部安装、对接、干涉校核相关的特征做准确，因为大部分电气工程师在做柜体设计时，不需要拆解断路器的内部结构，只需要知道外形尺寸、安装位置、对接接口的尺寸就足够了，这个模型刚好抓住了这些核心特征，去掉了内部不影响外部校核的细小零件，既保证了模型的轻量化，又能满足实际工程设计的使用需求。

　　在实际选型建模过程中，很多工程师会遇到模型和实物尺寸不符的问题，要么是安装孔位偏差，要么是外形轮廓的凸台遗漏，导致后续生产加工时出现干涉返工，这个模型在这些关键边界特征上的还原度比较高，不管是做GCS、MNS还是GGD型低压柜的结构设计，都可以直接调用这个模型来做空间排布，校核母排与柜体结构件的安全距离，以及断路器与柜内其他元器件的安装间隙，比如和电流互感器、避雷器、进线母排的位置配合，都可以通过这个模型来完成前期的空间布局验证。另外，抽出式结构的位置联锁特征在模型上也有体现，也就是本体侧面的联锁凹槽，实际产品中这个结构是用来保证断路器只有在分闸状态下才能进行摇进摇出操作，防止带负荷插拔主触头引发拉弧事故，虽然模型没有还原内部的联锁零件，但是保留了外部的联锁结构轮廓，在做柜内联锁机构的配套设计时，可以参考这个轮廓位置来布置相关的联锁配件，保证机构动作的顺畅性。
