24V100W开关电源LRS系列结构设计

　　在工业自动化控制场景里，这类24V直流供电单元是整套电控系统的基础供电部件，常见于小型PLC控制柜、传感器供电回路、工业触摸屏供电、小型执行器驱动回路中，几乎覆盖了所有需要低压直流稳定供电的工业现场场景，从单机设备的电控箱到生产线的分布式供电节点，都能见到同结构类型电源的身影。做这类电源的三维结构设计时，首先要考虑的是柜内安装的兼容性，目前主流的电控柜安装导轨是标准35mmDIN导轨，这款电源的底部安装卡扣完全适配该规格导轨，同时也预留了螺丝固定孔位，既可以在导轨上快速卡装，也能在无导轨的安装板上通过M4螺丝直接固定，安装孔的间距严格匹配行业通用的安装尺寸，替换同功率等级的其他品牌电源时不需要重新在安装板上打孔，能大幅降低现场改造的工作量。

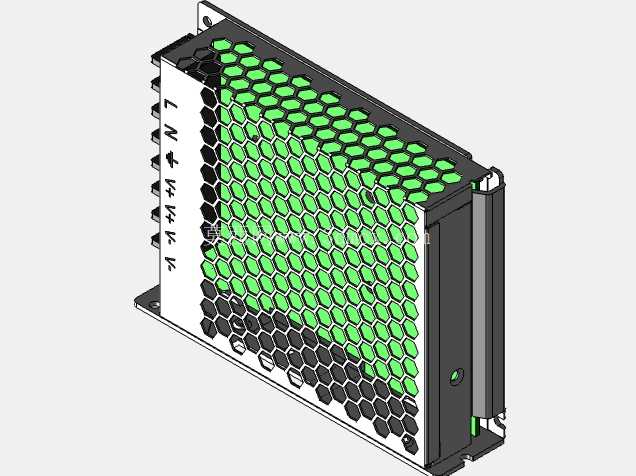

　　外形尺寸上，这款100W功率的电源采用窄体化设计，宽度控制在较小的尺寸区间，在柜内排布时可以紧密并排安装，不会占用过多的柜内横向空间，对于内部空间紧张的小型电控箱来说，这种窄体设计的优势非常明显，能在有限的安装空间内排布更多的供电回路或者其他电气元件。外壳的散热结构是设计时的重点考量部分，电源工作时内部的功率器件会持续产生热量，如果散热不畅会直接导致电源输出稳定性下降、使用寿命缩短，这款电源的上盖采用了六边形蜂窝状通风孔阵列，相比传统的圆形散热孔，六边形孔在相同开孔面积下拥有更好的结构强度，不会因为开孔过多导致上盖刚性不足产生形变，同时蜂窝状的开孔排布能让内部热空气形成更顺畅的上升对流通道，冷空气从底部和侧面的缝隙进入壳体内部，带走功率器件表面的热量后从顶部的蜂窝孔排出，不需要额外加装散热风扇就能满足100W功率下的散热需求，避免了风扇带来的积尘、噪音和寿命短板，适合在多粉尘、长时间连续运行的工业现场使用。

　　接线端的设计也充分考虑了现场接线的操作便利性，输入输出端子都布置在电源的同一侧，接线时不需要在电源两侧来回走线，端子的标识采用凹刻填漆工艺，长时间使用不会因为摩擦、油污覆盖导致标识模糊，L、N、接地的输入标识和V+、V-的输出标识清晰明确，能减少现场接线时的误接概率。端子的螺丝采用防滑脱设计，拧松时螺丝不会从端子座上掉落，避免柜内安装时螺丝掉入电控缝隙造成短路隐患。外壳的侧边设置了多道纵向的加强筋，既可以提升壳体的抗形变能力，在并排安装时也能在相邻电源之间留出微小的通风间隙，避免多个电源紧贴安装时热量互相传导堆积。

　　电源正面还设置了小型的电源状态指示灯，通电后指示灯亮起可以直观判断电源是否处于正常输出状态，不需要额外用万用表测量输出端就能快速排查供电故障，在设备调试和现场运维时能节省大量的故障排查时间。做这类电源的三维建模时，需要特别注意内部器件的排布间隙，高压输入部分和低压输出部分要留出足够的电气安全距离，壳体内部的隔离筋位置要和PCB板上的隔离区域精准对应，避免出现安规距离不足的问题；外壳的卡扣结构要反复验证装配公差，保证上盖和底座装配时卡扣能顺利卡合，同时不会因为公差过大导致装配后出现松动缝隙；安装卡扣的弹性臂厚度要做合理设计，既要保证卡装到DIN导轨上时有足够的卡紧力，不会因为设备运行的震动导致电源从导轨上滑落，也要保证拆卸时不需要过大的力度就能顺利把电源从导轨上取下，方便后期的维护更换。在实际选型应用时，这类电源通常要预留20%左右的功率余量，不要长时间满负载运行，能有效提升电源的长期运行稳定性，建模时还原的所有安装尺寸、接线位置、散热结构都要和实物完全一致，才能在做电控柜三维布局时准确模拟实际安装效果，提前排查柜内元件干涉、走线空间不足、散热通道遮挡等问题，避免实际装配时才发现设计问题导致返工。
