90度弯角带法兰安装接口管道接头

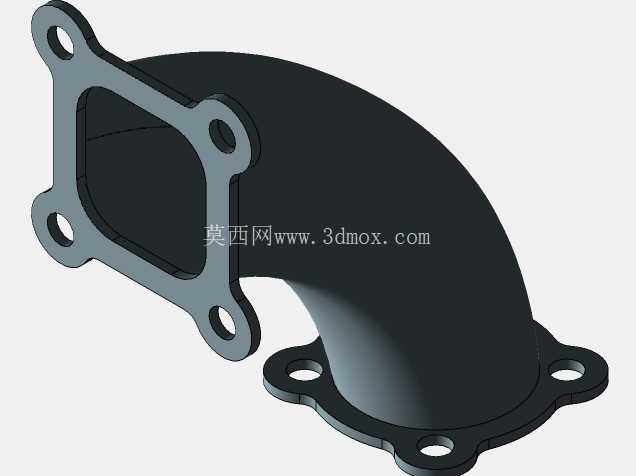

　　在流体输送系统的管路布设场景里，这类90度弯角的法兰式管道接头是调整管路走向、衔接不同安装面接口的核心零部件，常见于内燃机进排气通路、工业设备冷却循环回路、低压气动输送管线等需要改变介质传输方向的工位，用来替代多段直管拼接的转角结构，减少管路连接节点数量，降低介质泄漏的潜在风险点。从结构设计逻辑来看，接头两端分别采用了不同轮廓的法兰安装面，一端为近似方形的带安装孔法兰，适配方形接口的设备端连接座，另一端为三孔分布的类三角形法兰，匹配对应安装基面的孔位布局，两端法兰面均做了贴合密封的平面加工处理，安装时配合密封垫片即可实现端面静密封，无需额外加工焊接坡口，降低现场装配的工艺难度。

　　弯管段采用平滑的圆弧过渡流道设计，内壁曲率连续无突变台阶，能有效减少介质在转角处的湍流阻力，降低流体输送过程中的压力损失，同时避免介质内杂质在转角位置沉积堵塞，对于含微小颗粒的气固两相流、冷却液循环等工况有更好的适配性。安装边界层面，方形端法兰的四个安装孔沿法兰轮廓对称分布，孔位中心距匹配常规小口径方形管路接口的安装标准，安装时可通过螺栓均匀预紧，保证法兰面受力均匀，避免因偏载导致密封垫片压合失效；另一端的三孔法兰采用非对称的孔位排布，具备防错装的设计属性，装配时无需额外做对位标记即可快速找准安装角度，减少现场装配的对位调整时间。

　　弯管的弯曲半径经过优化，在满足转角转向需求的前提下，尽可能压缩了接头整体的外轮廓尺寸，避免与周边相邻的管路、设备结构件产生安装干涉，适合在设备内部安装空间紧凑的管路布局场景使用。结构强度设计上，法兰与弯管主体采用一体化成型结构，不存在焊接接缝带来的应力集中问题，法兰安装孔位置做了局部加厚处理，能承受螺栓预紧时的局部压应力，避免长期使用后法兰面出现变形翘曲；弯管段的壁厚根据常规低压流体输送的压力等级做了匹配设计，在保证整体结构刚性的同时控制零件自重，不会给两端的安装接口带来额外的结构负载。

　　实际选型应用时，需要核对两端法兰的安装孔位坐标、法兰端面的通流截面尺寸与对接管路的内径匹配度，同时确认弯管的转向角度是否符合管路走向的排布要求，避免安装后出现管路错位、接口别劲的问题；对于有耐腐蚀需求的应用场景，可根据输送介质的属性选择对应材质的成型件，或在流道内壁做防腐涂层处理，拓展零件的适用工况范围。这类接头的三维建模过程中，需要重点保证两端法兰面的平面度公差、安装孔的位置度公差，以及弯管流道的内壁曲面顺滑度，建模时优先采用曲面扫掠的方式构建弯管主体，再通过布尔运算整合两端法兰结构，最后对安装孔、法兰边缘做倒角处理，消除锐边避免安装时划伤操作人员或密封垫片。
