欧姆龙H3CR型定时器三维结构设计

　　在工业自动化控制回路的搭建过程中，延时类控制元件是决定时序逻辑可靠性的核心部件之一，这款欧姆龙H3CR定时器的三维建模，完全围绕实际电气柜安装、回路接线、面板操作的真实工况展开还原，没有做多余的艺术化修饰，所有结构特征都对应实物的装配与使用需求。从实际应用场景来看，这类定时器广泛覆盖机床控制回路、生产线时序联锁、电机启停延时控制、照明回路定时通断、设备预热延时触发等场景，不管是传统继电器控制柜还是现代PLC配套的辅助时序回路，都能见到同规格产品的身影，建模时首先考虑的就是安装兼容性问题，其主体采用方型壳体结构，适配行业通用的8脚继电器安装插座，不需要额外定制安装支架，直接卡在标准DIN导轨配套的插座上即可完成固定，面板部分突出柜体安装面的高度控制在合理范围，不会和柜门上的其他操作元件产生干涉，柜体开孔尺寸完全遵循同类型时间继电器的通用开孔规范，方便设计人员直接在电气柜门板开孔图中调用，不需要反复核对安装边界。

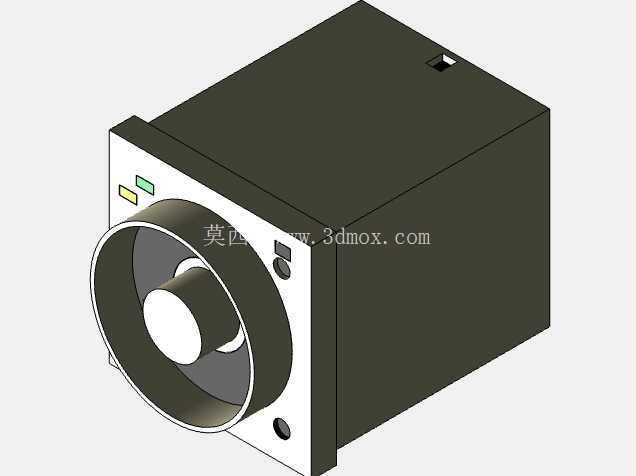

　　从功能特性的还原来看，模型完整复现了产品正面的调节旋钮、状态指示窗口，调节旋钮的阻尼台阶结构做了细节还原，对应实际使用时旋转设定延时时间的操作手感，旋钮周边的刻度区域预留了标识位置，和实物的刻度标识区域完全对应，正面的两个状态指示灯分别对应电源接通状态和输出触点动作状态，指示灯的透光窗口做了凹陷结构处理，和实物的嵌入式灯窗结构一致，避免日常操作时误刮擦损坏灯面。壳体侧面的散热槽结构也做了还原，对应实际产品长时间通电工作时的散热需求，壳体背部的插脚位置、间距完全匹配标准插座的针脚定义，建模时严格按照实物的针脚排布做了定位，方便设计人员在做整柜三维布线时，直接对接插座模型完成接线路径的规划，不会出现针脚错位导致的布线干涉问题。

　　设计思路上，整个模型采用分部件建模的方式，将壳体、旋钮、指示灯窗、接线插脚拆分为独立的特征组，方便后续根据不同的衍生型号做参数调整，比如不同延时范围的同系列产品，仅需要更换旋钮刻度标识部分的特征即可完成衍生模型的搭建，不需要重构整个壳体结构。壳体的边角做了小圆角处理，对应实际注塑壳体的脱模工艺要求，没有尖锐的直角结构，既符合注塑件的生产工艺逻辑，也避免安装时划伤操作人员。面板和壳体的配合缝隙做了0.2mm的预留，和实际产品的装配公差保持一致，不会出现模型里面板和壳体完全零贴合导致的渲染失真问题。从安装边界来看，模型的整体外形尺寸完全对标实物，宽度、高度、深度的尺寸公差控制在0.1mm以内，安装时插座和定时器主体的配合深度也做了还原，在做电气柜内部布局校核时，可以直接导入模型检查和周边断路器、接触器、接线端子排的安全间隙，确保相邻元件之间保留足够的接线操作空间，不会出现元件排布过密导致的接线困难、散热不足问题。另外，模型也还原了产品正面的固定卡扣结构，对应实物卡入安装面板后从背部锁紧的结构，在做面板装配校核时，可以验证卡扣和门板开孔的配合量，确保安装后不会出现松动、歪斜的问题。

　　对于从事电气柜三维布局、非标自动化设备电气设计的从业者来说，这个模型可以直接导入装配体中使用，不需要再花时间从零建模测绘，能够有效缩短设计阶段的元件建模周期，同时因为所有结构特征都对应实物的真实尺寸，在做干涉检查、布线规划时不会出现因为模型尺寸失真导致的设计错误，避免后期生产装配时出现元件装不上、接线空间不足的问题。在建模过程中，也充分考虑了不同三维软件的兼容性，所有特征都采用基础的拉伸、旋转、倒角命令构建，没有使用特殊的异形曲面特征，导入不同的三维设计软件时不会出现特征丢失、曲面破损的问题，方便不同软件使用环境的设计人员调用。
