自动售货式饮料售卖机三维结构设计

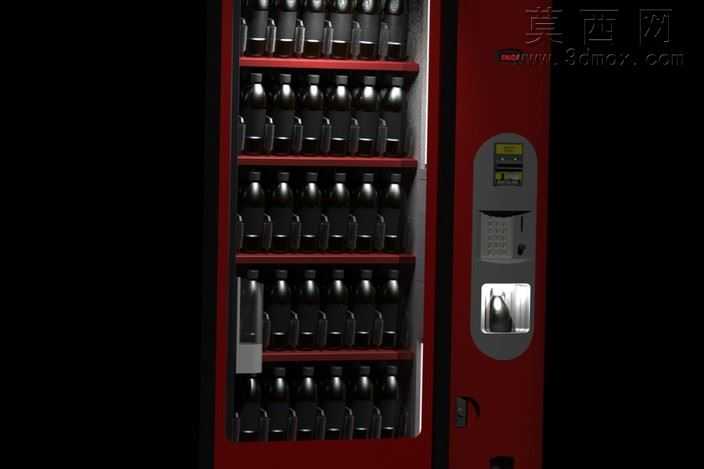

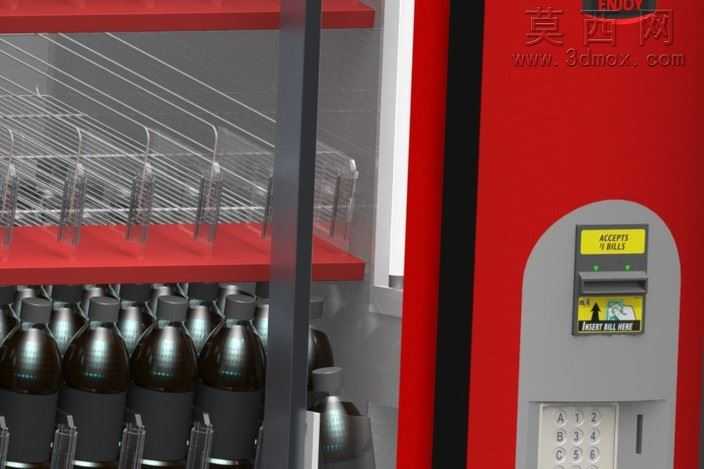

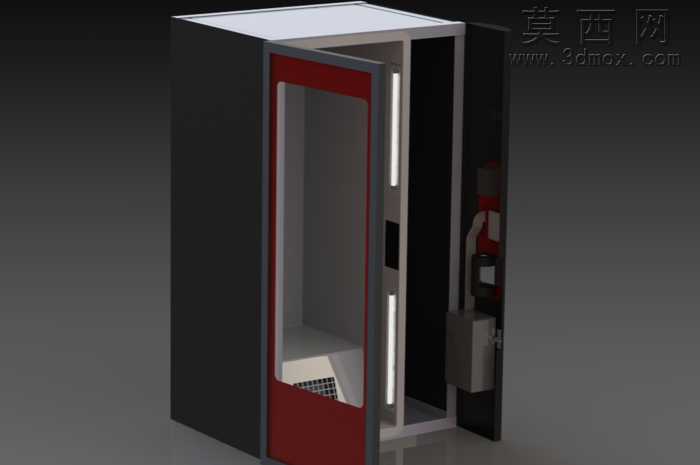

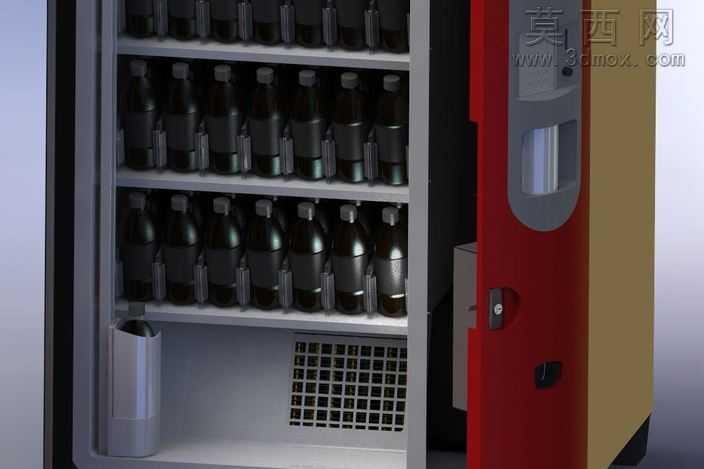

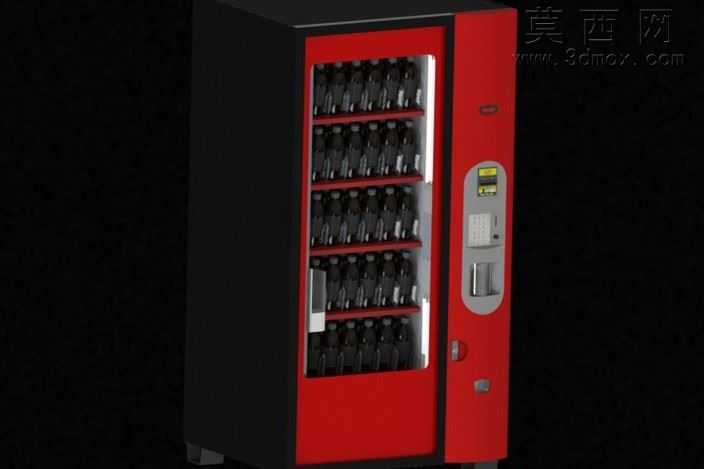

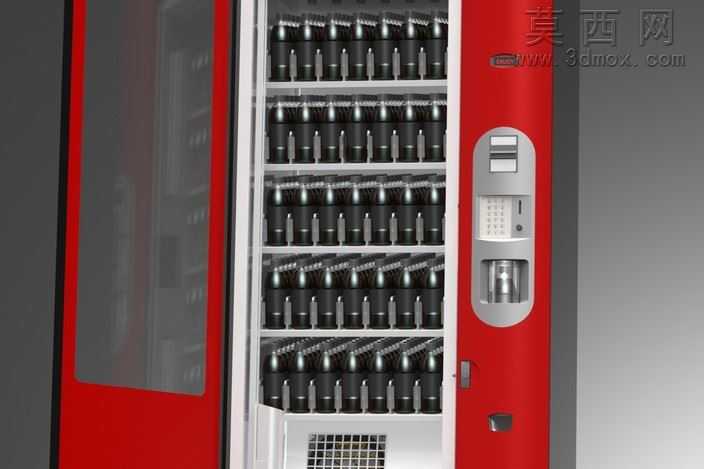

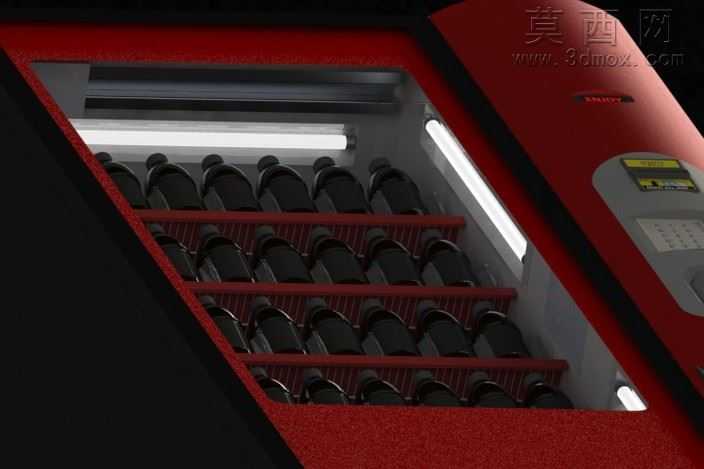

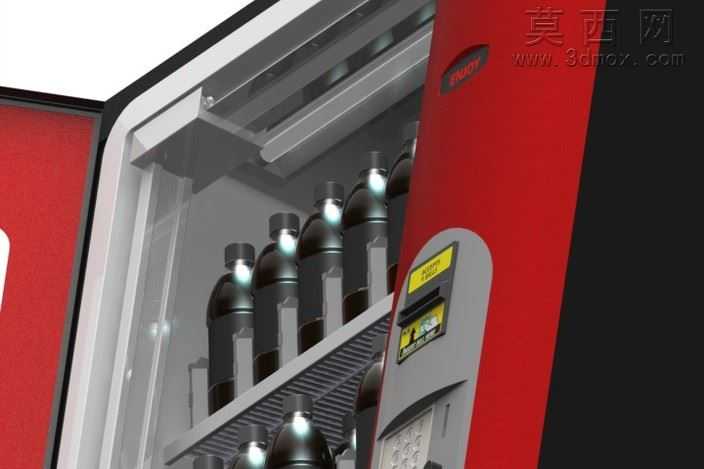

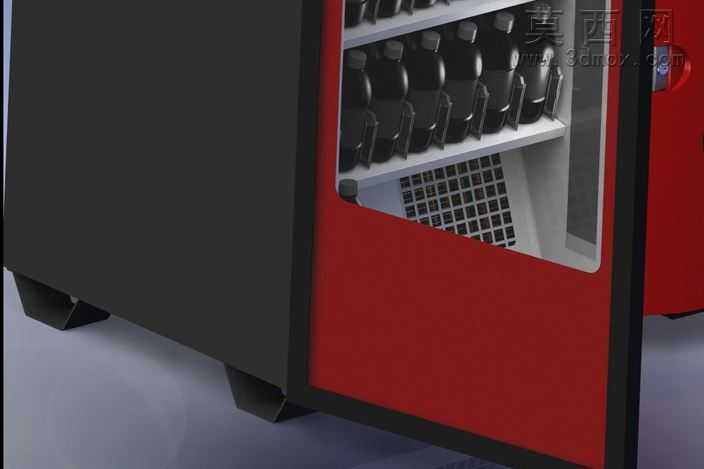

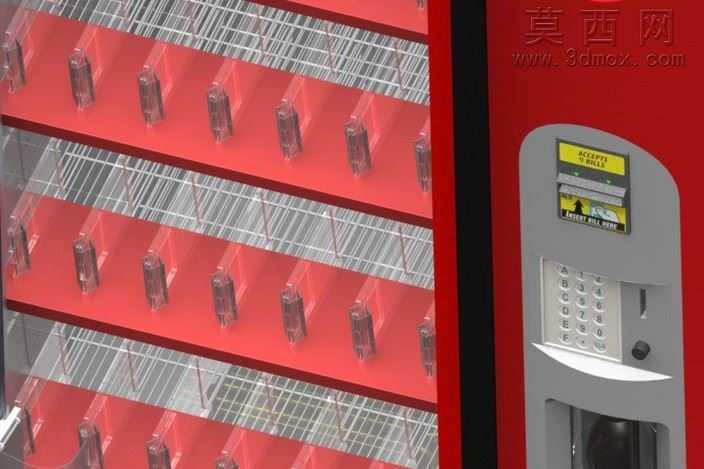

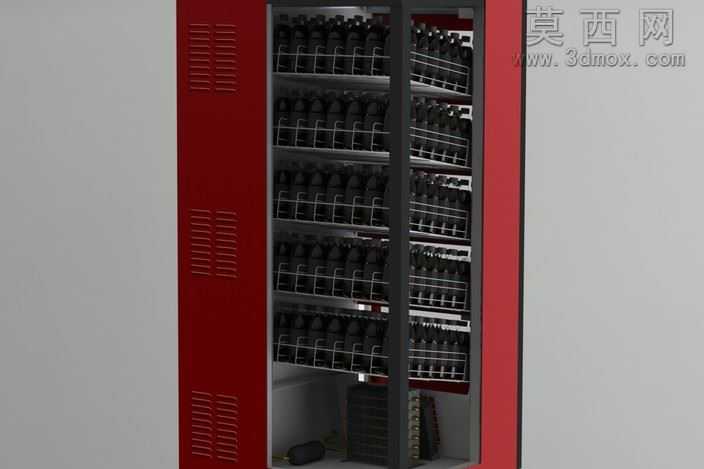

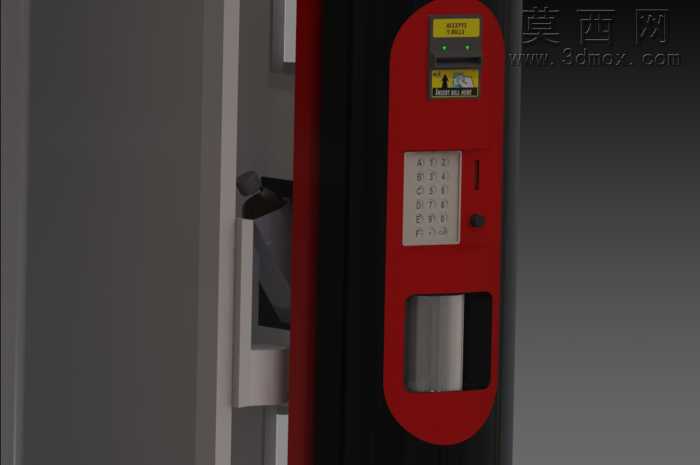

本作品为自动饮料售卖机的三维结构建模成果，建模过程综合运用了主流三维建模软件的多类核心功能，覆盖实体建模、曲面造型、钣金设计、焊接装配、子组件嵌套、方案配置等全流程设计环节，完整还原了商用饮料售卖机的真实结构与外观细节。建模初期先梳理设备的整体功能逻辑，将整机拆分为外柜体、货道存储区、操作交互区、取货舱、控制模块区五大核心子装配体，遵循自顶向下的设计思路先确定整机的外轮廓尺寸与各功能区的布局比例，再逐层细化每个零部件的细节参数。外柜体部分采用钣金建模功能完成，还原了金属柜体的折弯、拼接、焊接结构，表面赋予红色哑光金属烤漆材质，搭配黑色侧边封边材质，还原商用设备的真实质感；货道存储区按照瓶装饮料的标准尺寸设计多层螺旋货道，每层货道预留适配常见瓶装饮品的存放空间，货道层板采用透明硬质塑料材质，清晰展示内部整齐排列的饮料瓶模型，饮料瓶模型分别赋予深色瓶身、金属瓶盖、透明液体的对应材质，还原真实饮品的视觉效果。操作交互区集成了选品按键区、显示屏、投币模块、刷卡感应区的细节结构，每个按键都做了独立的凸起造型与标识位，取货舱设置了带防夹结构的取货口挡板，挡板采用半透明磨砂塑料材质，还原真实设备的取货防护设计。整机装配过程中严格校验各零部件的装配干涉问题，确保货道转动、挡板开合等活动结构的运动路径合理，所有子组件都设置了对应的配置参数，可根据需求调整货道层数、柜体尺寸、操作区布局等参数，适配不同场景的商用售卖需求。建模过程中注重结构的合理性与外观的还原度，既保证了模型可用于结构验证、方案展示，也可通过渲染功能输出不同角度的产品展示图，为商用售卖设备的设计优化、教学演示提供完整的三维数字模型支撑。
