汽车发动机储油部件油底壳三维结构设计

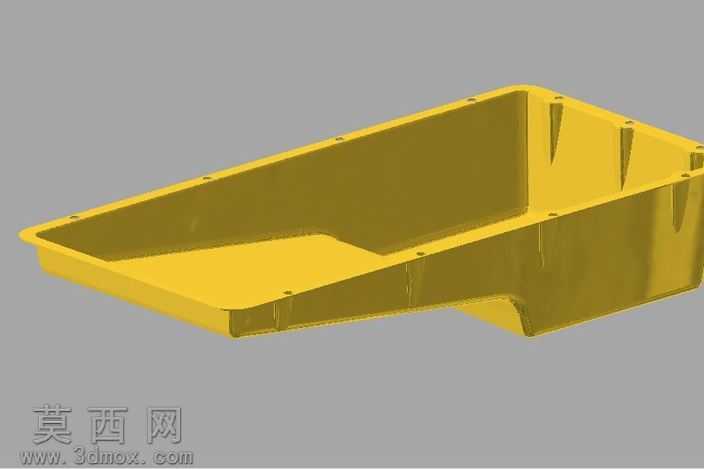

本模型为汽车发动机配套的油底壳三维结构设计，整体采用一体化壳体建模思路完成，在三维建模过程中，首先依据油底壳的功能需求确定整体轮廓尺寸，通过草图绘制勾勒出壳体的不规则梯形外轮廓，匹配发动机下部的安装空间形态，采用拉伸、抽壳等基础建模命令构建出壳体的基础腔体结构，腔体深度经过参数化设定，既满足储存润滑油的容量要求，又避免占用过多发动机舱下部空间。模型的安装法兰边沿壳体上沿整圈布置，法兰边上均匀排布安装孔位，建模时通过阵列命令完成孔位的均匀分布，孔位间距、孔径参数均参考通用发动机安装标准设定，保证后续装配的适配性。壳体内部设置有多处加强筋结构，分别布置在腔体转角、受力集中的位置，通过筋特征命令生成，筋条的厚度、高度经过合理设计，在不额外增加过多壳体重量的前提下，大幅提升壳体整体的结构强度，避免车辆行驶过程中受振动、冲击出现壳体变形开裂的问题。壳体下部设置有局部下沉的集油区域，该区域的造型通过曲面裁剪、实体融合的方式完成，能够保证润滑油在重力作用下汇集到该区域，配合机油泵实现润滑油的稳定抽吸，避免车辆倾斜时机油供应中断。模型的材质渲染采用工程常用的镀锌钢板质感，赋予模型金属黄色的外观材质，调整材质的反光度、粗糙度参数，还原金属冲压壳体的真实表面质感，渲染过程中对转角处的光影过渡进行优化，清晰展现壳体的壁厚变化、加强筋的凸起形态以及安装孔的细节特征。整个模型的结构设计充分考虑油底壳的实际使用场景，既保证储油、密封的基础功能，又兼顾结构强度、安装适配性、轻量化的设计要求，所有结构特征均做了合理的圆角过渡处理，避免尖锐转角带来的应力集中问题，模型的几何拓扑结构规整，无破面、重叠面等建模缺陷，可直接用于后续的结构验证、装配模拟以及工程出图使用。
