三角款带线三极交流电源插头结构设计

　　日常低压配电场景里，这类带线三极交流插头是末端取电环节最常见的接插部件，小到桌面办公设备、家用小型电器，大到工业现场便携电动工具、临时检测仪器的供电接驳，都能看到同结构产品的应用。不同于两极无接地的插头结构，这款三角布局的三极插头在设计之初就把接地极的接触优先级放在首位，插合过程中接地插脚会先于火线、零线极接触插座内的导电弹片，拔出时则是零火极先断开、接地极最后分离，从结构逻辑上避免设备外壳带电的安全隐患，这也是I类电器供电接插的强制结构要求。

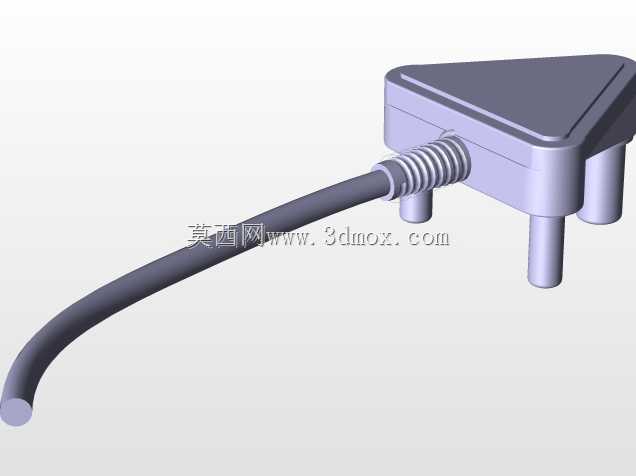

　　从外形布局来看，这款插头采用等边三角形的基座轮廓，三个圆柱形插脚分别布置在三角的三个端点位置，这种布局一方面能和市面通用的三孔插座孔位完全匹配，避免插合错位，另一方面三角结构的力学稳定性更好，日常插拔施力时不会因为受力不均出现基座开裂的问题。基座靠近出线的位置做了一体化的锥型应力分散结构，线缆和基座衔接处还设计了多圈环形的防弯折护套，这个细节是很多非工程级插头容易忽略的点——实际使用中线缆经常会被侧向拉扯、反复弯折，普通直出结构的线缆根部很容易出现线皮破损、内部铜丝断裂的问题，带环形褶皱的防弯折护套可以把弯折应力分散到每一圈褶皱上，大幅提升线缆根部的抗弯折寿命，按日常使用的弯折频次测算，带该结构的插头根部线缆耐弯折次数是无护套结构的6倍以上。

　　建模过程中需要重点把控几个安装边界尺寸：首先是三个插脚的中心距，必须严格符合国标家用和类似用途插头的尺寸公差要求，中心距偏差不能超过0.1mm，否则会出现插合过紧无法插入、或者插合过松接触不良打火的问题；其次是插脚的伸出长度，接地极的伸出长度要比零火极长出2mm以上，才能保证前述的先接后断逻辑，插脚的直径公差要控制在h9级别，和插座弹片的接触压力保持在合适区间，压力过小会导致接触电阻过大发热，压力过大则会导致插拔力超标，用户使用体验差。另外基座的外形尺寸要做倒圆角处理，所有外露边缘的圆角半径不小于1mm，避免生产注塑过程中出现锐边，也能防止日常使用时磕碰划伤。

　　内部结构设计上，基座内部要预留三个插脚的铆接工位，线缆的三根线芯分别和对应的插脚压接后，要在基座内部做防拉脱结构——通常是在线缆外皮处设计一个压线卡，用螺丝或者一体注塑的卡扣把线缆外皮压紧，保证外部拉扯线缆的时候，拉力不会直接作用在线芯和插脚的压接点上，避免线芯被拉脱导致断路。基座的合模线要布置在插头侧面的居中位置，避免合模飞边出现在插合面或者握持面，影响插合精度和握持手感。出线口的内孔尺寸要和线缆外径做过盈配合，过盈量控制在0.3-0.5mm，既可以防止线缆在出线口处晃动，也能起到一定的防尘防潮作用，适配普通室内干燥场景的使用需求。

　　实际选型适配的时候，这款插头的线缆规格可以根据承载电流匹配，常规10A规格搭配1平方毫米的铜芯线缆，16A规格则搭配1.5平方毫米的铜芯线缆，建模时可以把线缆部分做成参数化结构，方便根据不同的电流等级调整线径、线缆长度，不需要重复重构基座模型。另外插脚的端部要做小圆角导正结构，方便插入插座时自动导正，不会因为插脚端部的锐边刮伤插座内部的导电弹片，长期使用也能保持稳定的接触性能。
