螺旋缠绕式多色分束防护电缆结构

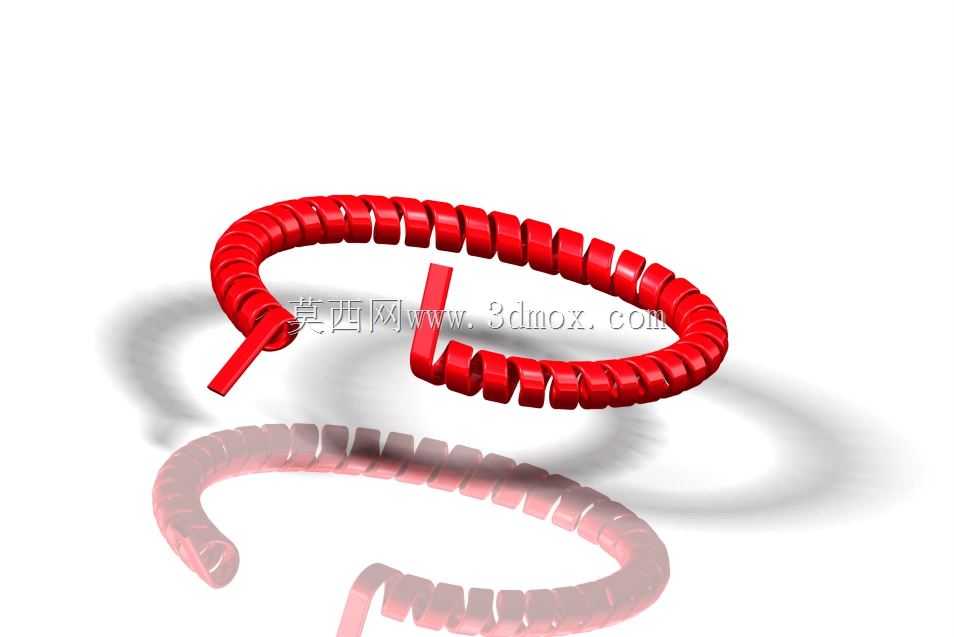

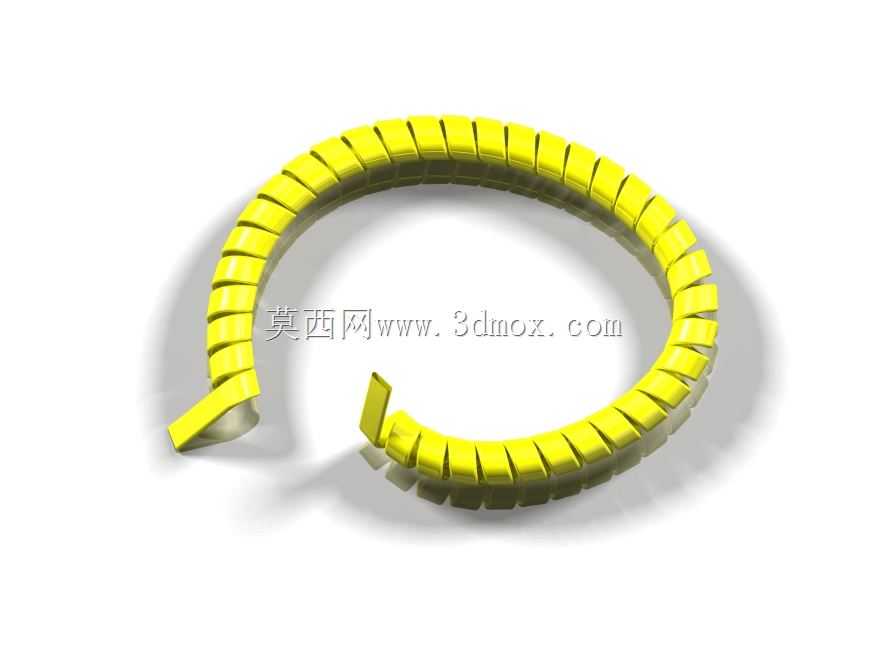

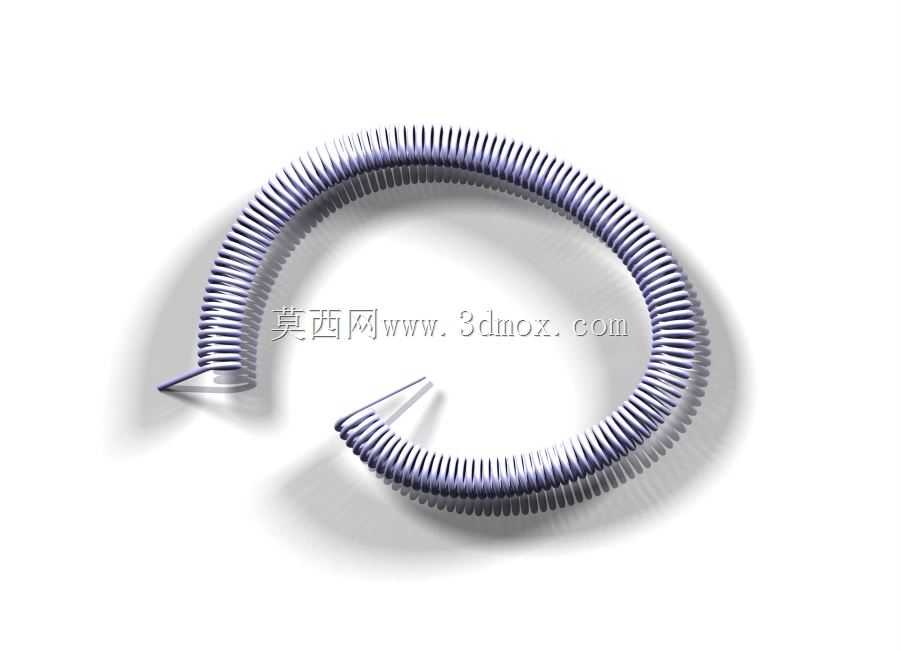

　　在配电设备内部布线、变压器二次侧出线接驳、工业控制柜内部走线的场景里，线缆的防护与分色识别一直是结构设计阶段需要重点考量的环节。这套螺旋缠绕结构的多色电缆，核心是解决密集布线场景下的线缆磨损防护、回路快速识别两个核心工程问题，区别于传统整根包裹的护套管，它采用开口螺旋缠绕的成型结构，不需要提前穿套，在线缆已经完成端子压接、接驳到位的情况下，也可以直接从任意位置开始缠绕包覆，现场施工的灵活性远高于闭口护套管。

　　从结构设计逻辑来看，缠绕护套的螺距设置经过实际布线验证，单圈螺旋的搭接量控制在带宽的15%左右，既不会因为搭接过多导致包覆后整体硬度过高、弯折半径过大，无法适配柜内狭小空间的转弯走线需求，也不会因为搭接量不足，在线缆反复弯折、拖拽维护的时候出现护套散开、内部线缆外露的问题。护套本身的分段式凸起棱边结构，在缠绕完成后会在线缆外表面形成连续的缓冲间隙，当多束线缆并排绑扎固定的时候，棱边之间的空隙可以预留出散热通道，避免多根大载流电缆紧密贴合导致的局部积热，这一点在变压器出线侧这类长期带载、线缆温升较高的场景里尤为重要，很多现场布线故障都是因为线缆紧密堆叠散热不畅，加速绝缘层老化导致的。

　　多色分束的设计不是为了外观区分，而是完全对应电力回路的相序标识要求，不同颜色的线缆分别对应不同相位、接地、控制回路，在后期设备维护、故障排查的时候，不需要逐根捋线核对线号，通过护套颜色就可以快速定位回路，大幅缩短现场检修的停机时间。螺旋护套本身的材料选用耐油、耐温的改性弹性体，适配配电设备内部长期工作的温度区间，即使在变压器周边温度较高的区域，也不会出现材料软化、脆化开裂的问题，同时表面的摩擦系数控制在合理区间，穿入柜内过线孔的时候不会因为阻力过大导致护套移位，也不会因为过于光滑导致绑扎带固定后出现滑移。

　　从安装边界来看，单根缠绕包覆完成后的电缆整体外径比原线缆外径大2.2mm左右，在设计柜内走线槽、过线胶圈的开孔尺寸时，只需要在原有线缆外径的基础上预留3mm的余量就可以顺利穿过，不需要因为加装护套额外扩大开孔，适配现有标准配电柜、变压器端子箱的通用安装尺寸。螺旋结构允许的最小弯折半径是线缆自身直径的3倍，比传统PVC护套管的弯折半径小40%左右，在柜内转角、端子排附近这类需要小半径转弯的位置，不需要额外增加弯头过渡件，直接弯折布线就可以保持护套的完整包覆，不会出现折痕发白、应力开裂的问题。

　　在实际布线作业中，这种螺旋缠绕结构还可以实现多根细线缆的集束整理，把同一回路的多根控制线、信号线缠绕成整束，避免零散线缆在柜内晃动、和金属边缘摩擦割破绝缘层，和传统的缠绕包带相比，它的成型一致性更好，不会出现包带褶皱、搭接不均的问题，长时间使用后也不会因为材料老化出现松脱。针对变压器出线端的震动场景，螺旋护套的弹性结构可以吸收一部分设备运行时的连续微震动，减少线缆和端子连接处的应力集中，避免长期震动导致的端子松动、接触不良问题，这也是很多静态护套管不具备的特性。

　　设计建模的时候，螺旋特征的生成需要重点考量螺距和带宽的参数匹配，避免出现螺旋扫描过程中的特征自相交，同时分段的棱边结构要做均匀的圆角过渡，不能有尖锐的棱角，防止安装过程中划伤施工人员的手部，也避免棱角长期压接在线缆绝缘层上造成压痕损伤。多色分束的模型分件完全对应实际生产中的分色挤出工艺，每个颜色的护套段都是独立的特征实体，可以直接导出用于工艺演示、布线模拟的装配文件，在做设备整体布线仿真的时候，可以直接调用这个模型模拟线缆的弯折半径、占用空间，提前排查布线过程中可能出现的结构干涉问题，减少现场施工时的反复调整工作量。
