URBEE品牌标识立体结构设计方案

　　在工业产品品牌视觉落地的场景中，立体标识的结构设计往往需要兼顾视觉识别性与安装适配性，这套URBEE标识的三维结构，主要面向新能源代步车辆、定制化改装配件的品牌标识装配需求，可直接作为车身侧标、前脸嵌标、产品铭牌的结构参考。从实际用途来看，这类立体标识并非单纯的视觉装饰件，在整车装配环节，它需要匹配车身覆盖件的曲面弧度，同时满足户外使用的耐候、抗冲击要求，避免车辆行驶过程中出现标识脱落、漆面磨损的问题。

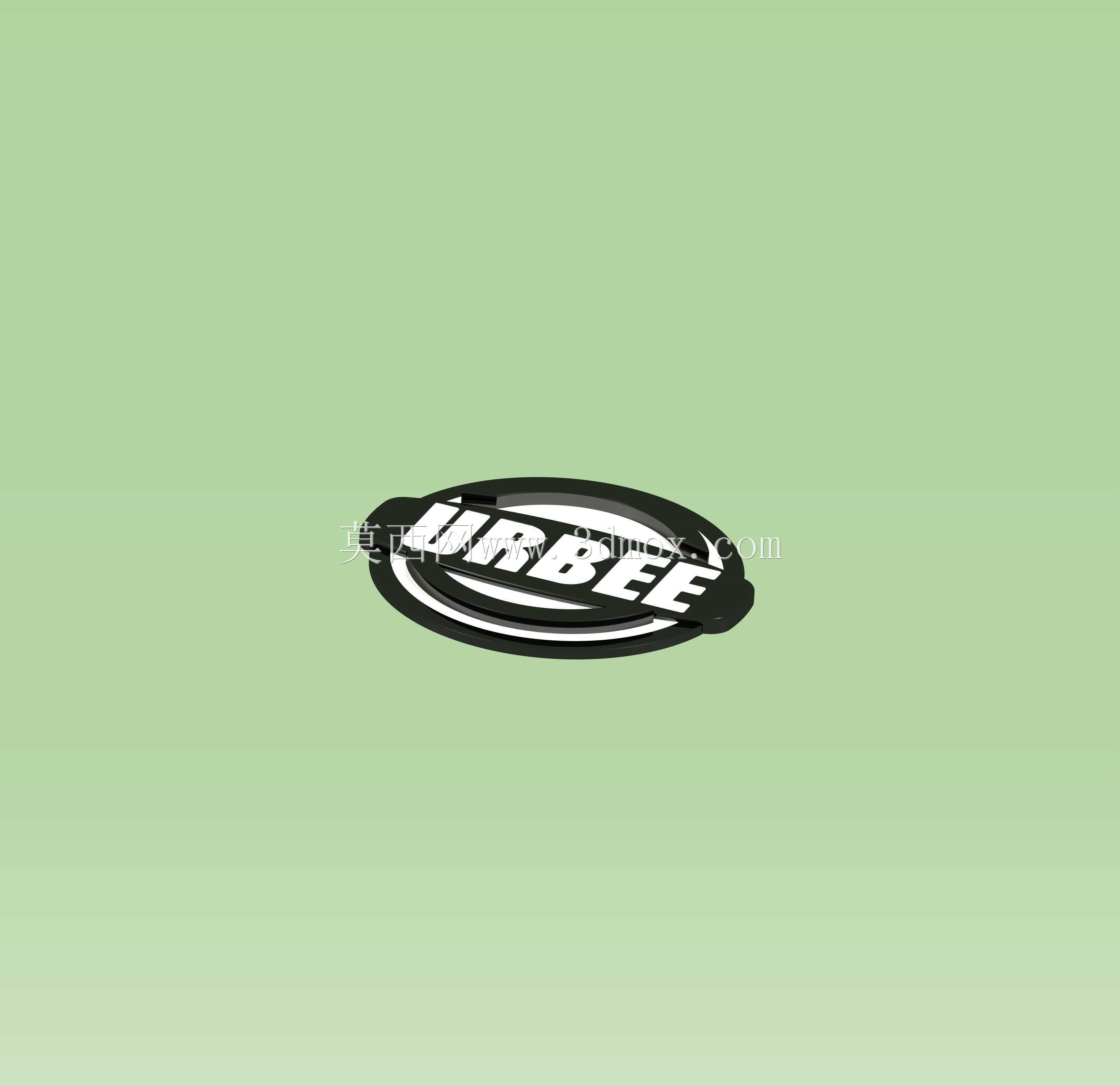

　　设计过程中首先确定了标识的分层结构，外层椭圆轮廓做了1.2mm的凸起圆角处理，中间的文字区域做下沉0.8mm的凹槽设计，这种高低差结构一方面可以强化视觉上的层次感，在光线照射下形成自然的明暗分界，提升远距离识别度，另一方面凹槽结构可以预留后续填漆、覆膜的工艺空间，不需要额外做二次加工的定位治具。标识整体的外轮廓尺寸控制在120mm*72mm的范围内，安装边的厚度统一为2.2mm，背部预留了3个直径3mm的定位柱孔，孔位间距按照常见的车身覆盖件安装孔位标准设置，能够直接适配多数小型代步车辆的前脸、侧围安装位，不需要额外对车身件进行打孔修改。

　　考虑到实际装配场景中可能遇到的曲面安装需求，标识的背部做了微弧处理，弧度曲率匹配R800的常规车身曲面，安装时可以通过3M背胶或者卡扣直接固定，不需要额外做结构调整。标识的边缘全部做了R0.5的圆角过渡，避免安装过程中划伤装配人员的手部，同时也能减少车辆行驶过程中气流对标识边缘的冲击，降低高速行驶下标识脱落的风险。在结构强度设计上，标识内部的文字支撑筋厚度设置为1.5mm，和外层椭圆边框做一体化连接，没有采用拼接结构，避免长期户外使用后出现拼接缝开裂、积灰进水的问题。

　　从工艺适配的角度，这套结构既可以满足ABS注塑的量产需求，也可以适配3D打印的小批量定制场景，注塑件的拔模斜度统一设置为1.5度，所有加强筋的厚度都控制在主体壁厚的60%以内，避免注塑过程中出现缩痕、翘曲的问题。如果用于金属材质的铭牌制作，这套结构也可以直接作为压铸模具的成型参考，不需要额外调整壁厚比例，能够直接适配铝合金压铸的工艺要求。在实际选型使用时，设计人员可以根据具体的安装位置调整整体缩放比例，只要保持各部分的壁厚比例、定位孔相对位置不变，就能够保证结构强度和安装适配性，不需要重新做结构校核。针对不同的表面处理需求，标识的凸起平面预留了0.3mm的加工余量，后续做电镀、喷砂、丝网印刷等工艺时，不需要再对表面进行二次打磨处理，能够直接进入表面处理工序，缩短加工周期。
