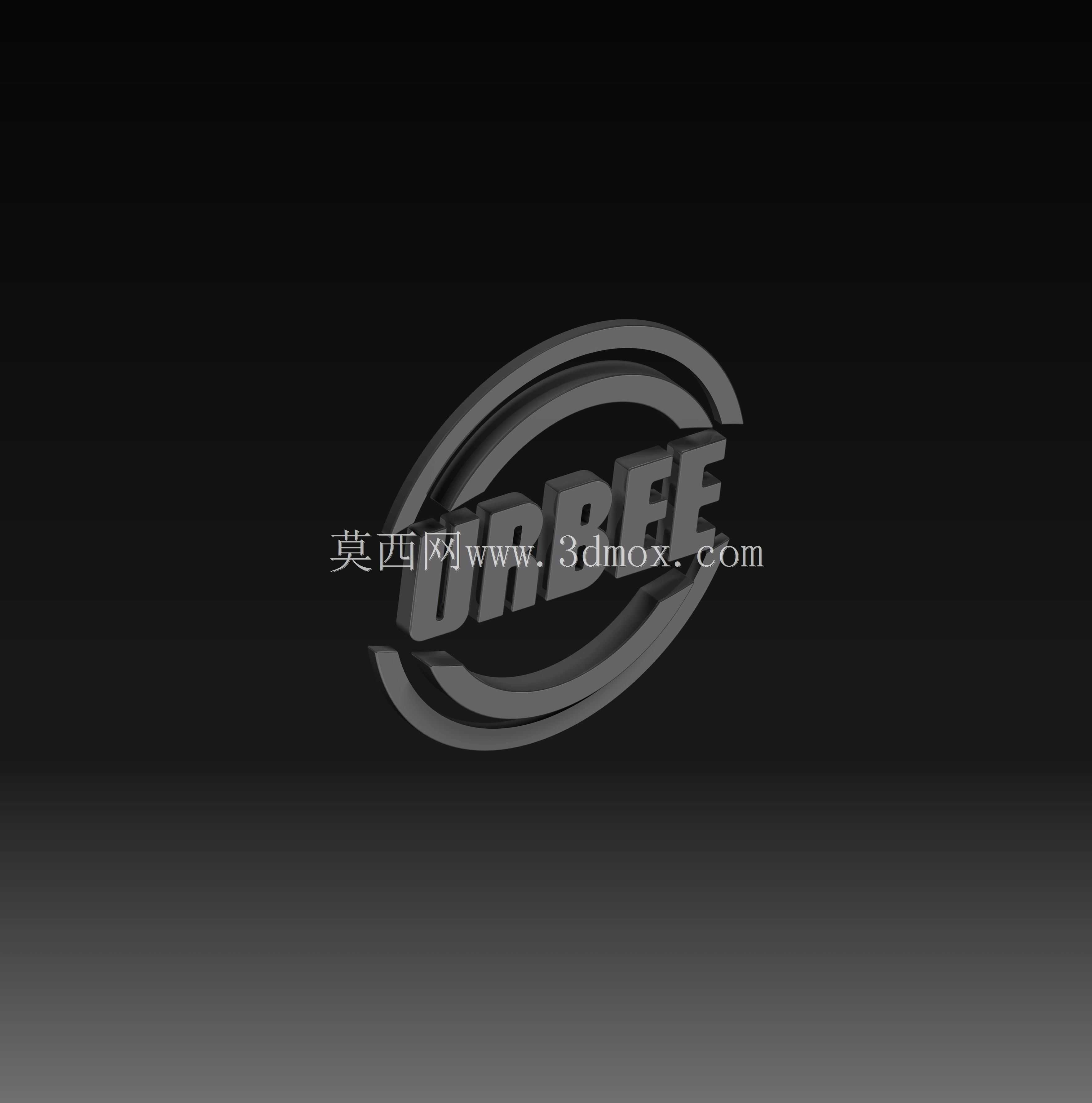

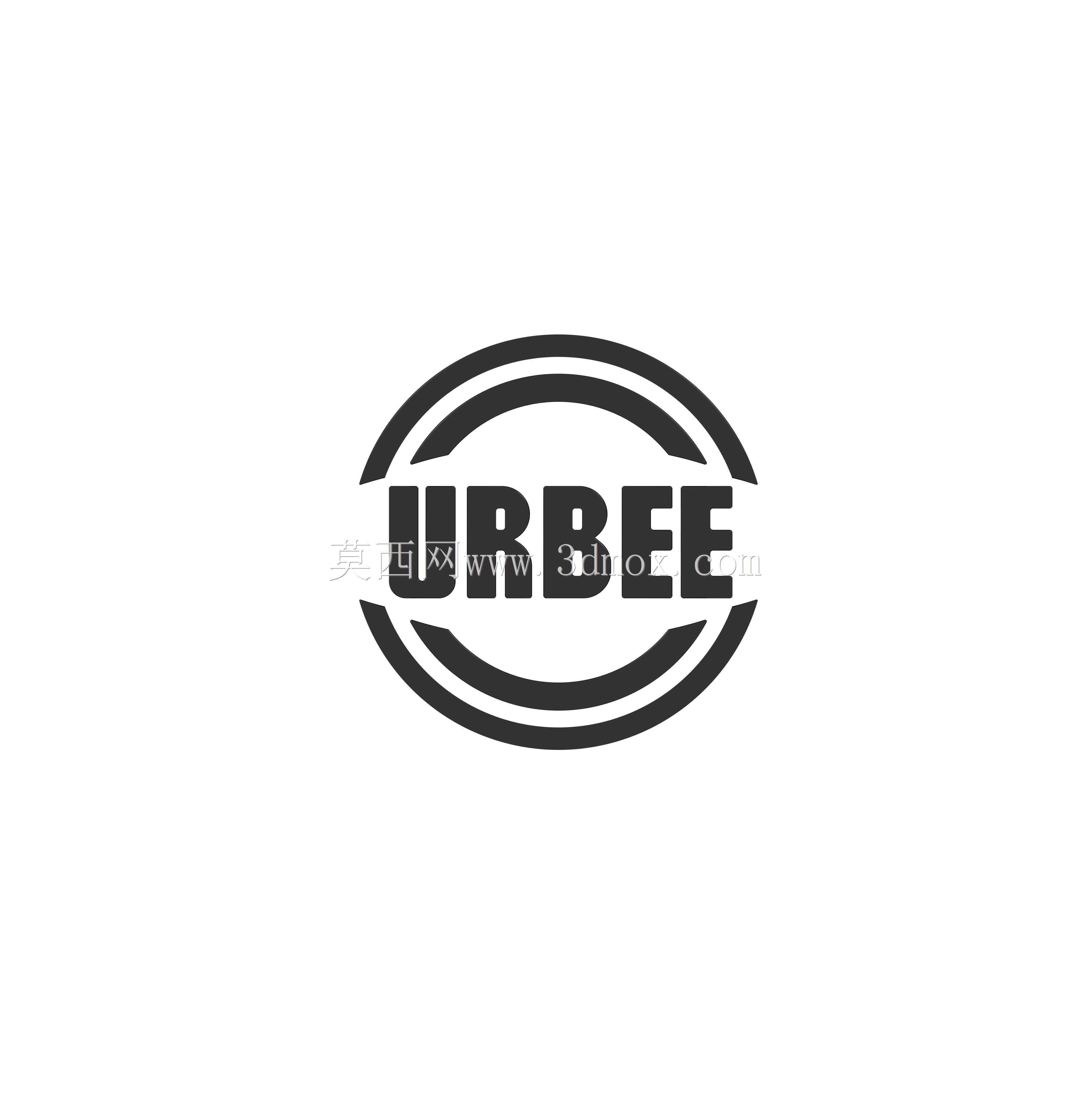

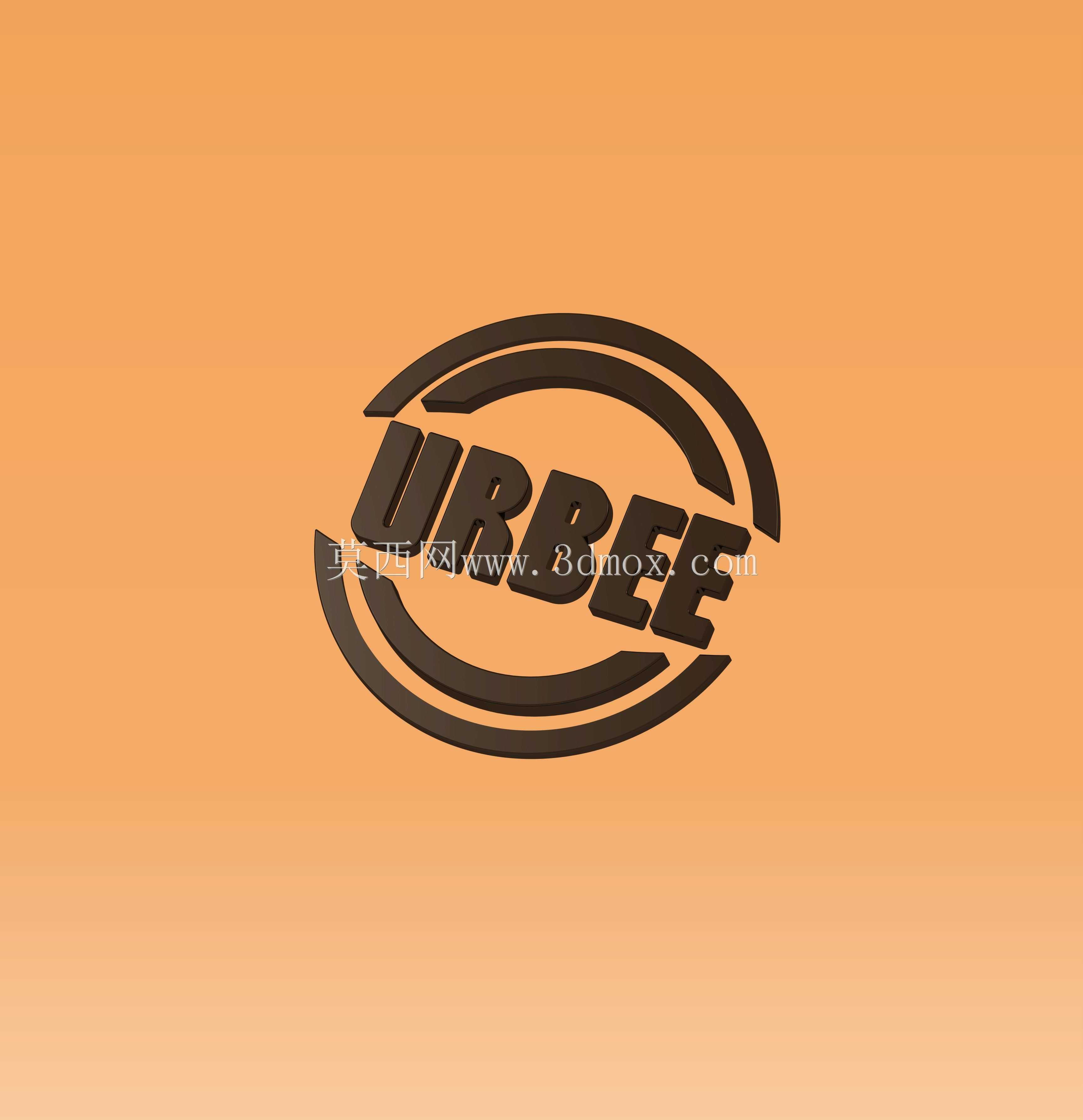

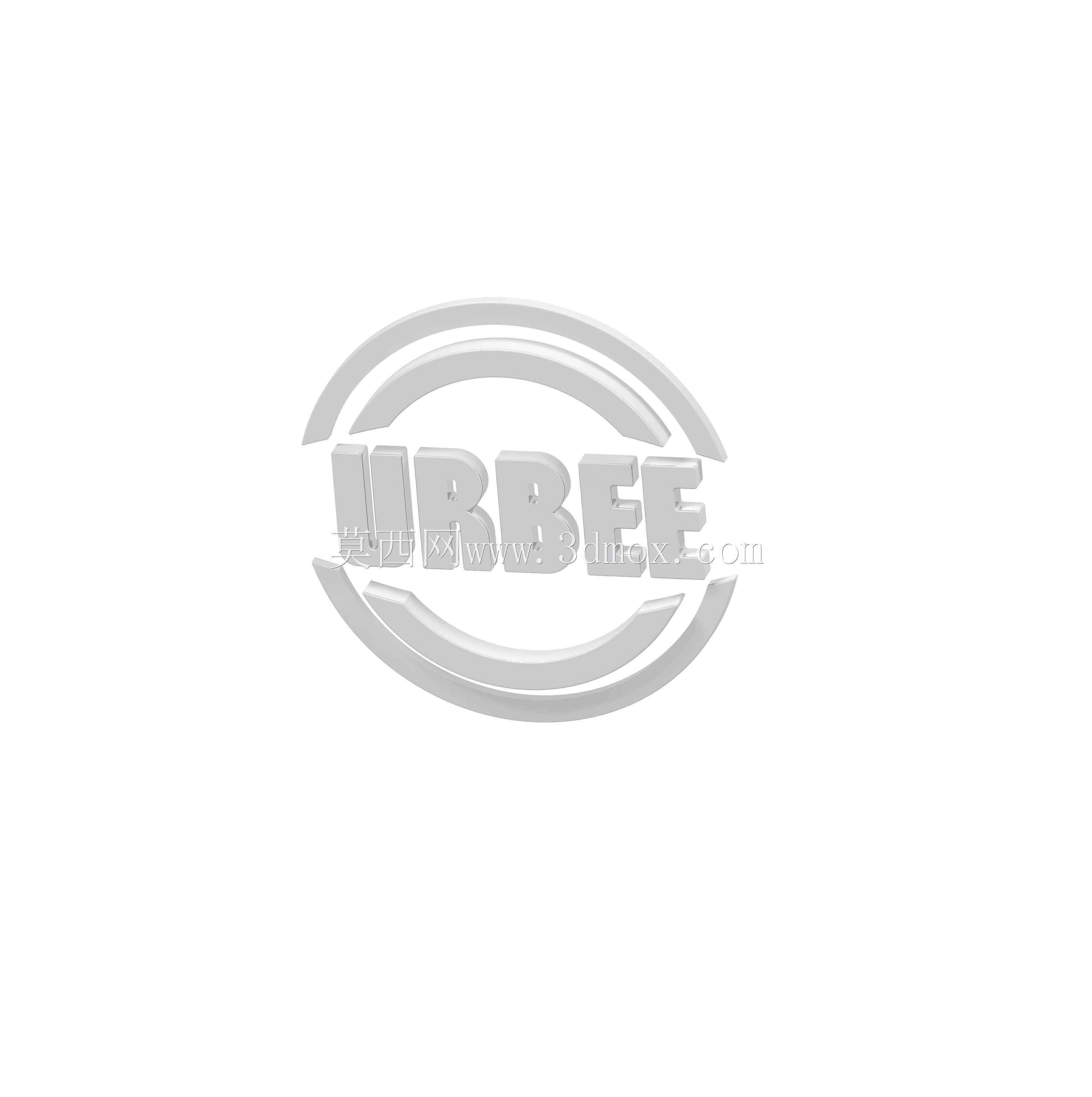

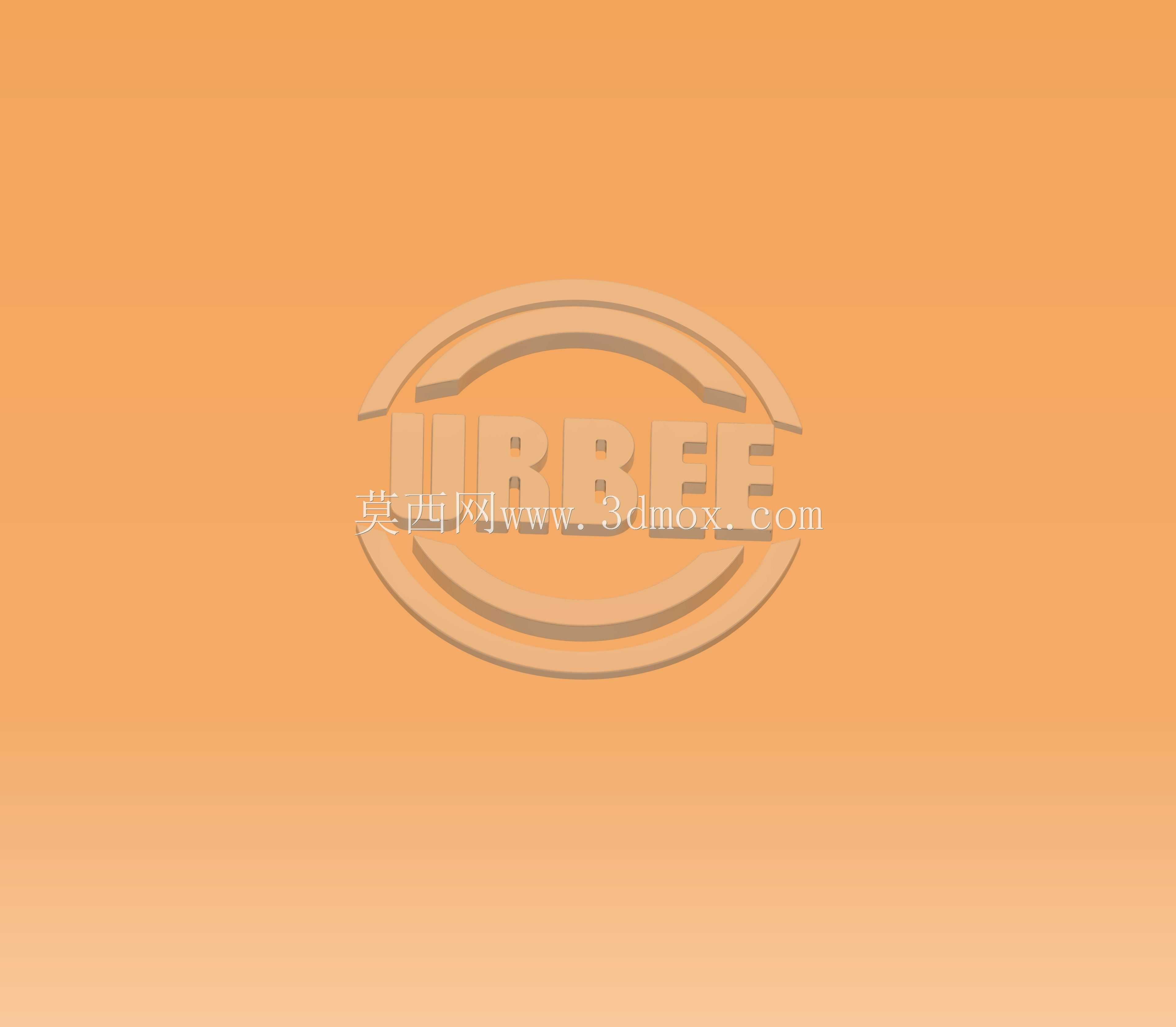

URBEE立体标识结构三维设计方案

　　这款URBEE立体标识的结构设计，最初是为了适配新能源原型车车身侧部的品牌标识安装需求，在实际项目落地过程中，也可延伸用于线下品牌展厅的墙面装饰标识、产品发布会的立体展示道具、周边文创产品的结构母版等场景。从实际使用角度出发，这类立体标识不同于平面印刷的贴纸，需要兼顾安装后的结构强度、视觉立体感、不同安装面的适配性三个核心维度。

　　设计过程中首先确定了标识的整体轮廓边界，外围环形结构采用等宽圆弧过渡，避免直角结构在安装或者搬运过程中出现应力集中导致的边角断裂，环形的宽度经过多次调整，最终确定的尺寸既保证了远距离视觉识别时的轮廓完整性，也不会因为环带过宽压缩内部字母的展示空间。内部的URBEE字母采用一体化连接结构，字母之间通过底部的薄型连接筋与外围环形结构连为整体，没有采用分体拼接的方案，主要是考虑到如果采用分体粘接的方式，在户外使用场景下，长期经受温度变化、振动影响时，粘接位置容易出现开胶脱落的问题，一体化结构可以大幅提升整体结构的抗形变能力。

　　从安装边界来看，标识背部预留了0.8mm深度的平整安装基面，这个基面的平面度公差控制在0.1mm以内，既可以适配背胶粘贴的安装方式，也可以在基面上预留定位孔位，采用螺丝紧固的方式安装在金属或者硬质塑料基材表面。标识的整体凸起高度根据不同使用场景做了差异化的结构预留，如果是用于车身安装，整体凸起高度控制在5mm以内，避免突出过多影响车身的空气动力学性能，同时也能减少行驶过程中剐蹭导致的标识损坏；如果是用于展厅墙面展示，凸起高度可以调整到15-20mm，通过侧方打光形成明显的光影效果，强化立体视觉感知。

　　结构细节上，字母的边缘全部做了R0.5mm的圆角处理，一方面是避免锐边在安装过程中划伤操作人员，另一方面也能在注塑或者3D打印成型过程中，减少尖角位置的填充缺陷，提升成品率。标识的壁厚采用均匀化设计，整体壁厚保持在2mm，不同结构衔接位置做了渐变过渡，没有出现壁厚突变的情况，避免成型过程中出现缩痕、翘曲等质量问题。针对户外使用的需求，结构上还预留了隐形的排水斜面，标识表面的雨水或者灰尘可以顺着斜面自然滑落，不会在字母的凹陷位置积存污渍，减少后期维护的工作量。

　　在实际建模过程中，所有曲面都做了连续性校验，外围环形曲面与字母表面的衔接处达到G2连续，保证后续做表面处理的时候，不管是做电镀、喷漆还是磨砂处理，衔接位置都不会出现明显的棱线，视觉整体性更强。考虑到不同加工工艺的适配性，模型在导出的时候可以根据加工方式调整细节参数，如果是采用CNC铣削加工，可以将背部的安装基面增加定位销孔，方便加工时的装夹定位；如果是采用3D打印制作，可以将内部结构做轻量化的镂空处理，在不降低结构强度的前提下减少材料消耗，降低制作成本。

　　从实际应用的反馈来看，这种一体化结构的立体标识，相比传统的分体组装标识，安装效率提升了40%以上，后期使用过程中的故障率也明显降低，不管是在振动频繁的移动设备上使用，还是在户外固定场景长期使用，都能保持稳定的结构状态和清晰的视觉识别效果。设计过程中没有添加多余的装饰结构，所有的结构设计都围绕实际使用需求展开，没有为了追求视觉效果牺牲结构可靠性，也没有为了降低成本过度简化结构导致安装适配性下降，在视觉效果、结构强度、安装便捷性三个维度找到了比较合理的平衡点。
