ENGEMAQ品牌NC-40A电火花穿孔加工设备

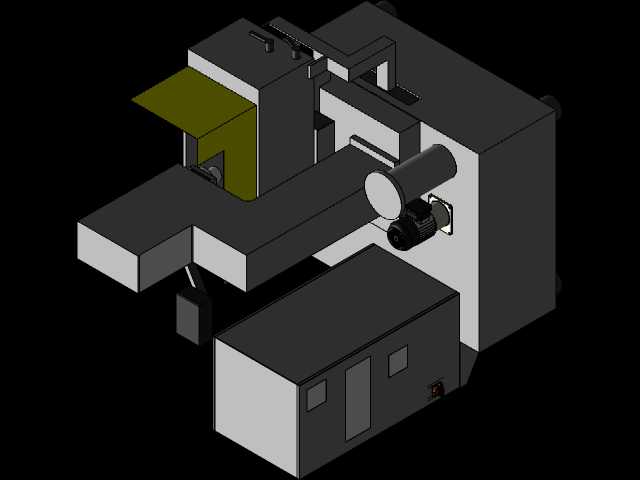

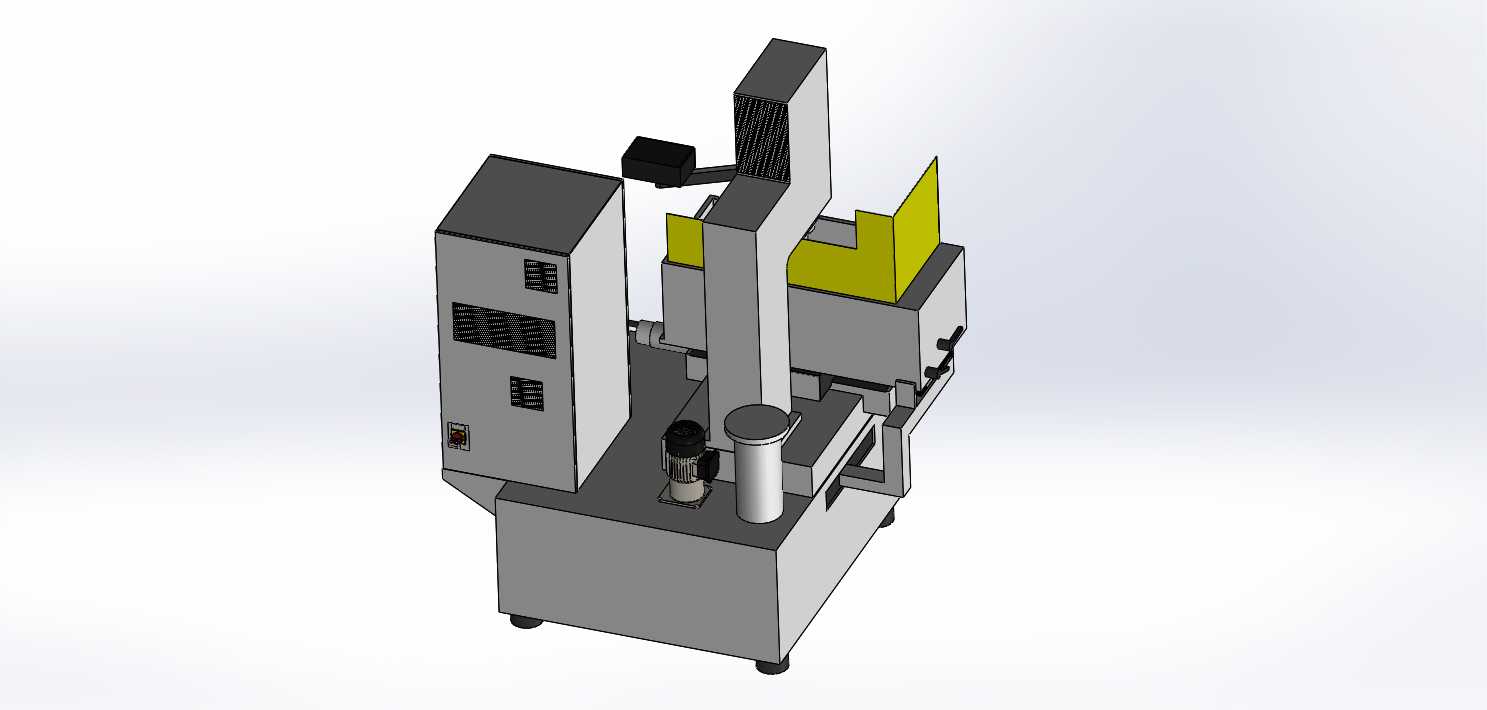

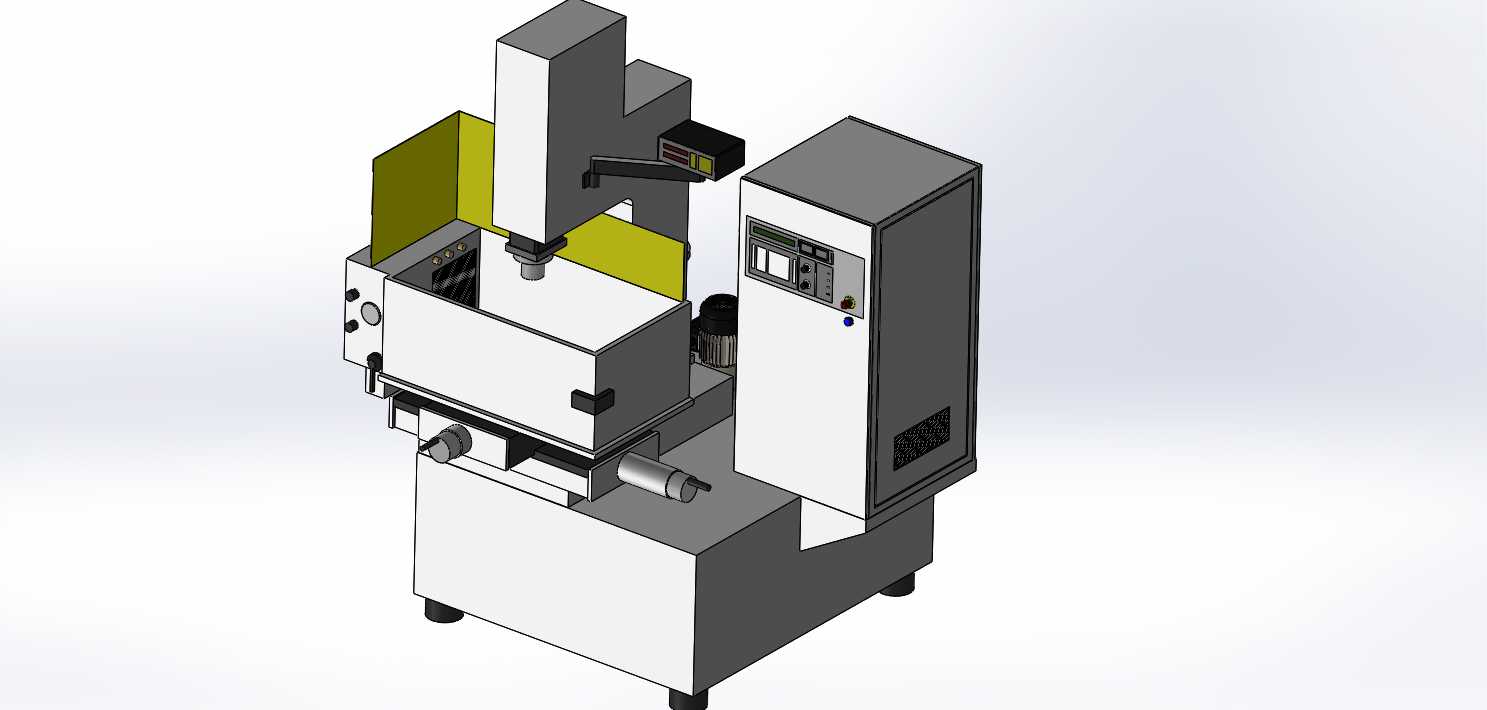

　　这款电火花加工设备主要面向模具制造、精密五金加工领域的穿孔、型腔蚀除作业场景，在中小型模具加工厂的放电加工工位承担硬质合金、淬火钢等难切削金属材料的精密加工任务，可完成线切割预穿丝孔、模具浇道孔、小型异形型腔的无接触蚀除加工，不受材料硬度限制，加工过程无宏观切削力，不会对薄壁工件造成装夹变形。从结构布局来看，设备采用分体式集成设计，左侧为加工执行单元，右侧为电气控制柜体，整体安装 footprint 控制在紧凑范围内，适合中小型加工车间的工位排布，无需额外开挖地基，普通硬化车间地面即可完成调平安装。

　　加工头部分采用垂直滑枕结构，搭配可调节的工作液防护挡板，挡板采用快拆式安装结构，可根据加工工件的高度调整遮挡范围，避免工作液飞溅到车间地面，滑枕的进给导轨采用密封式防护设计，可阻挡加工过程中产生的金属蚀除颗粒进入导轨副，延长导轨的维护周期。工作台部分采用十字滑台结构，X、Y轴均配备手动微调手轮，手轮刻度盘采用防滑设计，操作人员可通过手轮完成工件的快速找正与微量进给调整，工作台面预留标准T型槽，可搭配通用压板、平口钳等工装完成不同外形工件的装夹，工作台下方设置工作液回流槽，蚀除产生的金属碎屑随工作液回流到过滤系统，经过滤后循环使用，减少工作液的损耗。

　　右侧电气柜体采用密封式结构，正面布置操作面板与状态指示灯，操作面板高度符合人体站立操作的舒适区间，操作人员无需弯腰即可完成参数设置与加工启停操作，柜体侧面开设散热通风口，内置散热风扇可将电气元件工作产生的热量及时排出，避免夏季高温环境下电气元件出现过热保护停机，柜体底部设置可调支撑脚，可配合左侧加工单元完成整体水平度校准。设计过程中重点考量了设备的操作便捷性与维护便利性，加工单元的工作液槽采用抽拉式结构，清理槽内沉积的金属碎屑时无需拆卸上部工装，抽出槽体即可完成清理作业；电气柜体的柜门采用快开式门锁，日常维护时打开柜门即可接触到全部电气元件，无需拆解柜体侧板。

　　设备的Z轴进给行程覆盖常规中小型模具的加工深度需求，工作台的X、Y轴行程可满足多数小型精密零件的加工范围，加工头的电极装夹部位采用标准夹头结构，可兼容不同直径的铜管电极、石墨电极，无需额外定制转接工装，降低用户的配件采购成本。从实际使用场景来看，这款设备可搭配不同的电极完成直径0.3mm到3mm的小孔加工，也可换装成型电极完成小型异形型腔的蚀除作业，加工过程中电极与工件之间保持微小放电间隙，不会产生切削力导致的工件变形，尤其适合薄壁零件、窄槽结构的精密加工，在注塑模具浇口套加工、五金冲压模的排气孔加工、航空航天小型零件的冷却孔加工场景中都能稳定发挥作用。设备的整体外观采用工业灰与白色搭配的涂装，防护挡板采用醒目的黄色涂装，可提醒操作人员注意加工区域的安全，避免误触运动部件，所有外露的线缆均采用拖链防护，避免线缆长期往复运动出现外皮磨损，提升设备的长期运行可靠性。
