高精度机械式游标卡尺三维建模作品

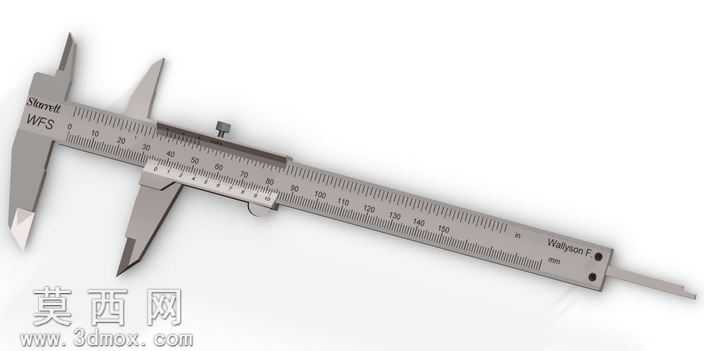

本作品为机械式游标卡尺的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸参数，完整还原了游标卡尺的全部结构细节。建模阶段以公制游标卡尺的真实结构为基准，首先搭建主尺的基础基体，精准复刻主尺尺身的刻度排布、尺身前端的内外测量爪结构，主尺尾部的深度测量杆也按照实物比例进行建模，保证各部分结构的尺寸公差与实物一致。随后构建游标滑动组件，对游标滑块的锁紧装置、游标刻度面、滑动配合面进行精细化建模，还原滑块与主尺之间的滑动配合结构，确保虚拟装配状态下滑块可沿主尺顺畅滑动，无结构干涉。建模过程中对测量爪的刃口结构、深度杆的端部形态、锁紧螺钉的螺纹细节都进行了特征还原，没有省略关键的功能结构。材质渲染阶段，主尺与游标部分采用哑光不锈钢材质，还原金属量具的磨砂金属质感，刻度线采用深色蚀刻材质效果，模拟实物刻度的蚀刻工艺，锁紧螺钉采用发黑处理的金属材质，不同部件的材质区分清晰，还原真实游标卡尺的外观质感。结构设计上严格遵循机械式游标卡尺的传动与测量逻辑，内外测量爪的测量面平行度、深度测量杆与主尺的同轴度都在建模中进行了参数约束，保证模型的结构合理性。该模型可用于机械测量教学演示、量具结构认知、装配场景搭建等用途，完整呈现了传统机械式游标卡尺的结构特征与外观细节，建模过程中对细小特征的处理保证了模型的还原度，既满足外观展示的渲染需求，也可用于结构原理的演示说明。
