台式气动压力机工业设备三维结构设计

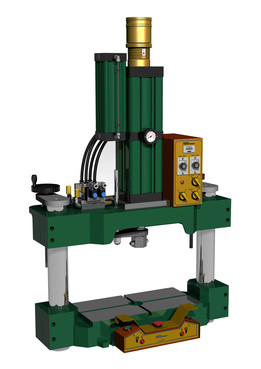

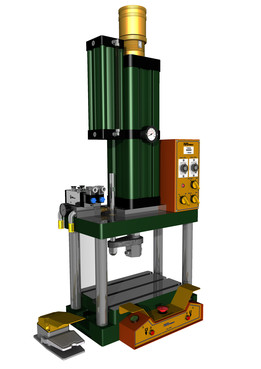

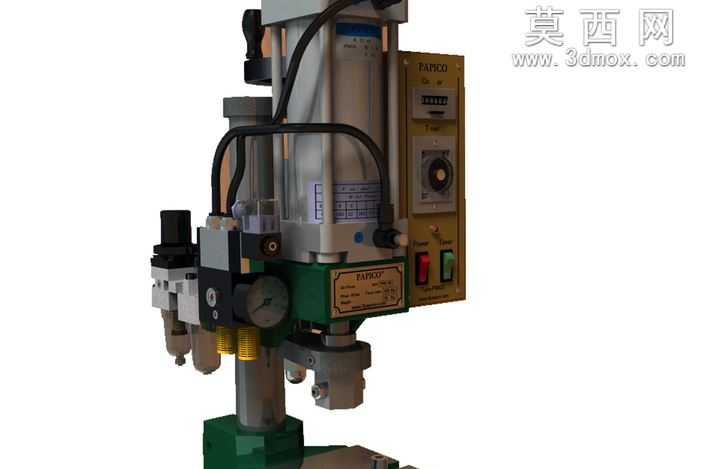

本三维模型完整还原了台式气动压力机的整机结构，建模过程严格遵循工业气动压机的实际装配逻辑，对每一处零部件进行了1:1比例的精准复刻，从顶部的气动执行缸体、中部的控制阀体组到底部的承载工作台，所有部件的装配关系、连接位置均完全匹配实体设备的结构特征。建模阶段优先梳理设备的动力传递路径：压缩空气通过进气接口接入气路控制组件，经调压阀、电磁阀的气路分配后驱动气缸活塞杆做垂直往复运动，活塞杆下端连接的压头组件完成对工件的压装、冲压、铆接等加工作业，模型完整还原了气路管线的排布走向，清晰呈现了气动回路的连接逻辑。材质渲染方面，针对不同部件的实际材质做了区分设置：气缸缸体采用哑光铝合金材质，还原金属表面的细腻磨砂质感；控制箱面板采用米黄色工程塑料材质，表面的旋钮、按钮、压力表、标识铭牌均做了精细化建模，压力表的表盘刻度、按钮的红绿配色、铭牌的文字纹理都做了贴合实物的渲染处理；机身立柱、底座采用铸铁喷塑材质，呈现深绿色哑光漆面的质感；气路管线采用黑色橡胶材质，还原软管的弯折弧度与表面纹理；紧固件、调压旋钮等金属小件采用亮面镀锌金属材质，通过光影反射区分不同金属件的表面处理差异。结构设计上，模型完整呈现了设备的功能分区：顶部的气缸安装座通过螺栓与机身立柱刚性连接，保证压合作业的结构稳定性；中部的控制集成区整合了气路调压、动作控制、压力显示的全部元件，操作面板的布局符合人工操作的人机工程学要求，按钮、旋钮的位置处于操作人员手部可轻松触及的范围；底部的工作台面设置了T型槽结构，可适配不同工装夹具的安装固定，满足不同规格工件的加工需求。设计思路围绕小型气动压力机的实用化需求展开，在保证结构强度的前提下优化了整机的空间布局，缩小设备占地面积的同时保留足够的压合行程与工作空间，模型可清晰拆解出气缸组件、气路控制组件、机身支撑组件、压头执行组件、工作台组件五大模块，每个模块的零件均可独立查看，完整展现了气动压力机从动力输入到作业输出的全流程结构逻辑，可作为气动压装设备结构学习、非标压机方案设计的参考三维模型。
