电气柜内WAGO连接器安装固定支架

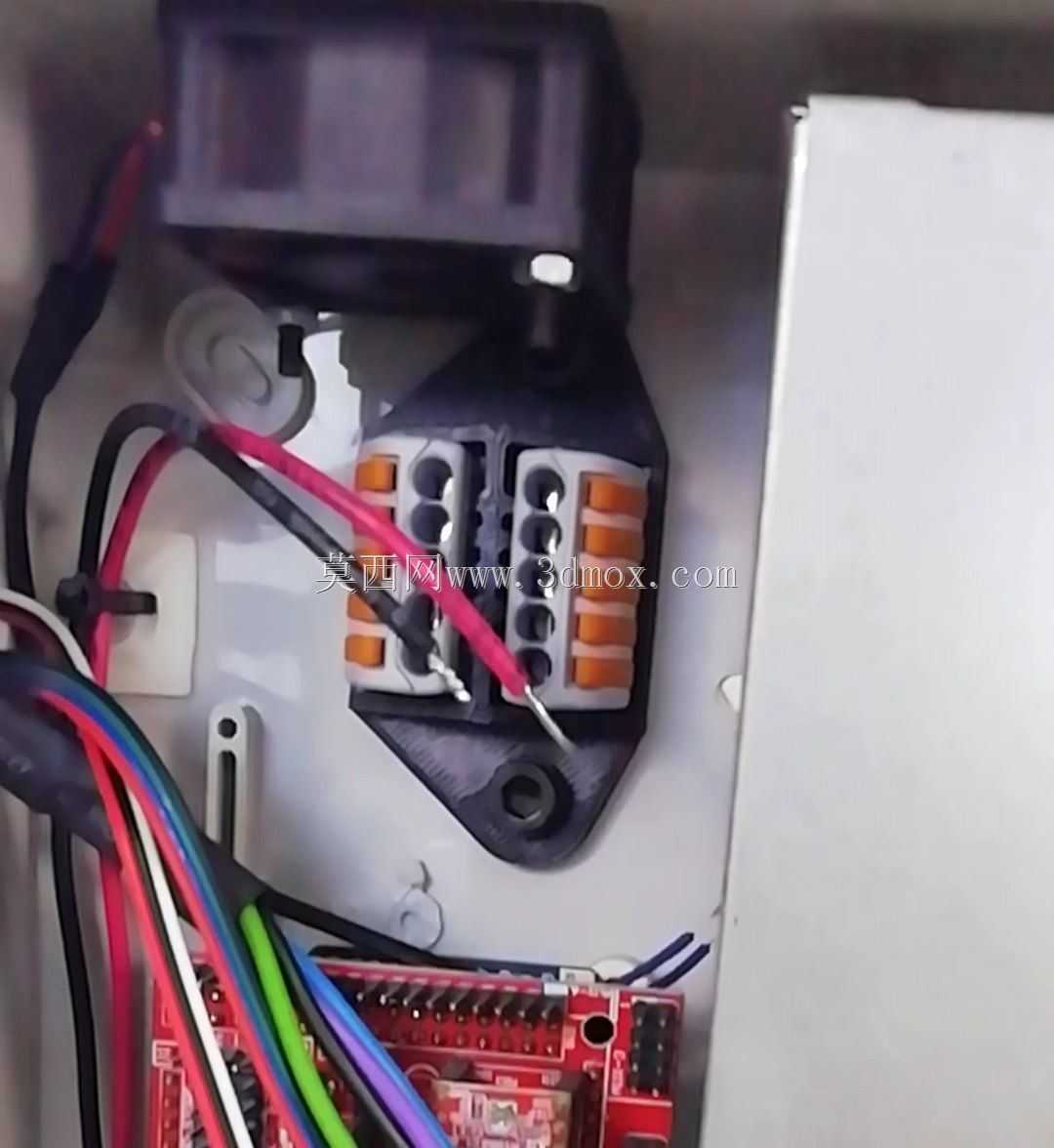

　　在低压配电柜体、小型电气控制箱的内部布线作业中，接线端子的固定排布一直是影响柜内走线规整度、后期维护效率的关键细节，尤其是WAGO系列弹簧式接线连接器，本身依靠直插式接线实现快速压线，若没有适配的固定载体，直接散落在走线槽旁或用扎带临时捆扎，不仅会让多组进线出线的受力点集中在导线绝缘层上，长期受柜内温变、设备运行振动影响，容易出现导线松脱、端子移位的问题，还会挤占柜内本就有限的安装空间，给后续线路排查、端子更换带来不必要的操作阻碍。这款针对WAGO连接器设计的安装支架，正是瞄准电气平面安装场景的实际痛点开发，可直接通过支架底部的安装孔固定在柜内安装板、电气安装平面上，为端子排提供稳定的承载基础。

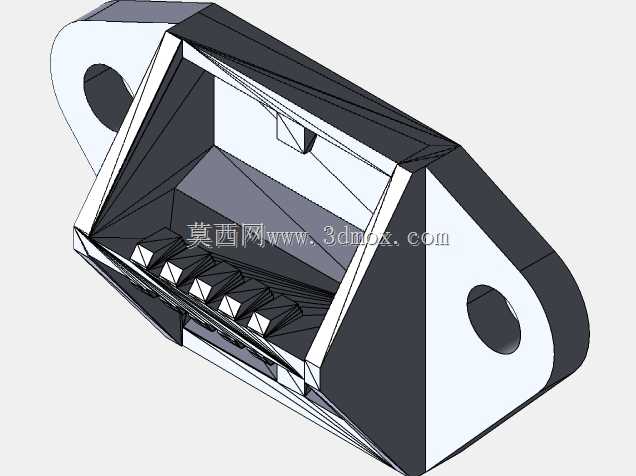

　　从结构设计来看，支架整体采用贴合WAGO连接器底部轮廓的成型结构，安装位的卡槽尺寸完全匹配对应型号连接器的外形边界，不需要额外的卡扣或绑带辅助，就能将连接器牢牢嵌合在支架上，避免端子受导线拉扯时出现偏移；支架的安装孔位做了沉台处理，使用自攻螺丝或适配规格的螺栓固定时，螺丝头部不会突出支架平面，不会干涉连接器的底部贴合，也不会刮伤相邻导线的绝缘层。考虑到电气柜内的布线走向，支架的出线侧预留了足够的导线弯折空间，多色动力线、控制线从端子接出后，可顺着支架边缘的弧度自然导向走线槽，不会出现导线直角弯折损伤线芯的情况，同时支架的整体厚度控制在合理范围，不会过多占用柜内的深度空间，即使是安装在靠近柜门、走线槽旁的狭窄位置，也不会出现柜门关闭干涉、相邻元件排布冲突的问题。

　　在实际应用中，这款支架可适配单组或多组并排的WAGO连接器安装需求，不管是小型控制箱内的少量接线端子排布，还是大型配电柜内分区域的端子组固定，都能通过调整支架的安装位置，实现端子排的规整排布，让柜内走线层次清晰，不同电压等级、不同功能回路的导线可顺着端子排布方向有序梳理，大幅降低后期线路排查的时间成本。设计过程中充分考虑了3D打印加工的工艺特性，支架整体没有复杂的悬空结构，打印时不需要添加过多支撑，成型后表面的支撑残留少，不需要做过多的后处理就能直接投入使用；同时结构上做了均匀的壁厚设计，避免打印过程中出现翘曲、变形的问题，安装孔位的尺寸公差经过反复校准，既能保证螺丝顺利穿过，又不会出现孔位过大导致安装松动的情况。

　　从安装边界来看，支架的整体外轮廓尺寸完全匹配对应WAGO连接器的安装需求，边缘做了圆角过渡处理，没有尖锐的棱角，安装作业时不会划伤操作人员的手部，也不会割破导线绝缘层；支架与安装平面的贴合面做了平整处理，固定后不会出现晃动、倾斜的问题，即使设备长期运行产生持续振动，连接器也能保持稳定的安装状态，不会因为支架固定不牢出现接线松脱的故障。不同于通用型的端子安装导轨，这款专用支架不需要额外配置导轨固定件、端子卡扣等附属配件，单个支架就能完成对应连接器的固定，在小批量设备装配、现有柜体改造升级的场景中，可根据实际的端子数量、安装位置灵活布置，不需要裁切整根导轨来适配安装空间，能有效减少安装配件的浪费，提升柜内布线的施工效率。在电气设备的日常维护中，规整的端子排布能让运维人员快速定位对应回路的接线点，不需要在杂乱的线束中翻找目标端子，而这款支架的固定方式让连接器始终保持在预设的安装位置，不会因为多次插拔接线出现端子移位，能长期维持柜内布线的规整状态，降低运维过程中的误碰、误接线风险。
