高精度外径千分尺测微计三维建模作品

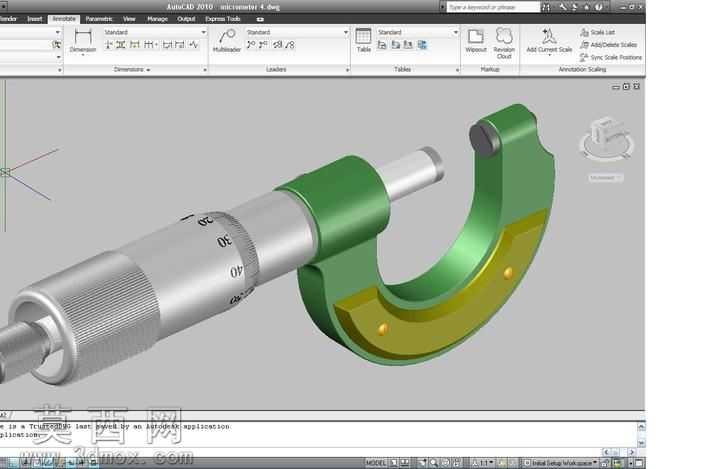

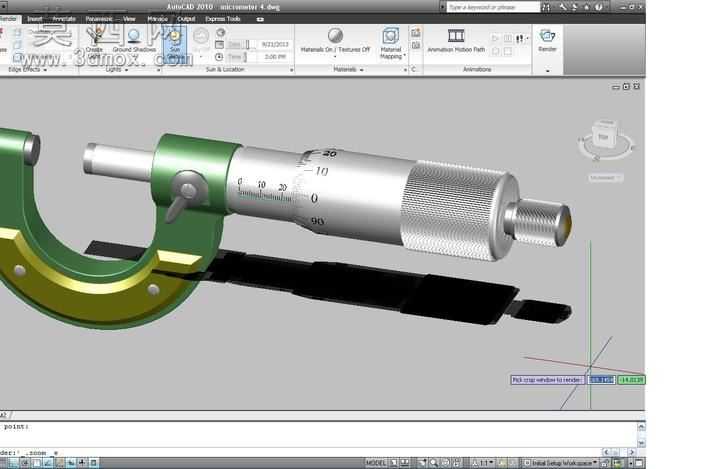

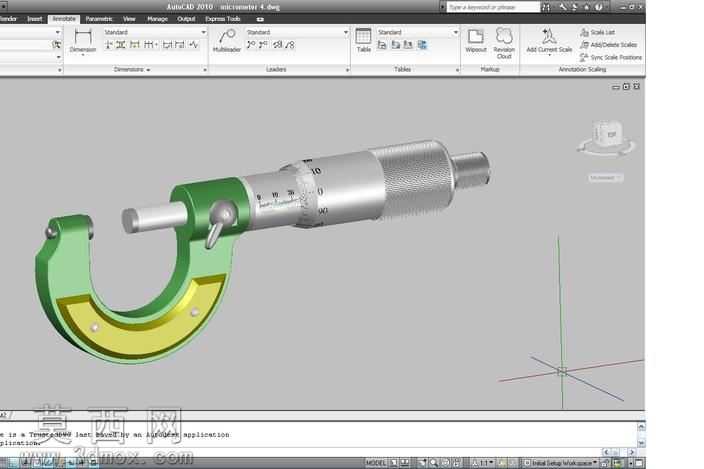

本作品为外径测微计（千分尺）的三维建模成果，建模过程依托三维CAD软件完成，全程遵循实物测绘的尺寸比例与结构逻辑，完整还原了机械式外径千分尺的全部核心结构。建模初期先梳理测微计的组成模块，将整体拆分为C型尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置、隔热护板几个独立部分，逐一对各部件进行参数化建模，确保各部件的装配公差符合实物的配合逻辑。材质渲染阶段针对不同部件的实际材质做了区分处理：C型尺架主体采用铸铁材质的哑光深绿漆面效果，还原了实物尺架的耐磨涂层质感；尺架内侧的测量基准面做了金属淬火后的亮面金属处理，体现测量面的高精度光洁度；固定套管与微分筒采用镀铬亮面金属材质，还原量具表面的防锈金属光泽，同时清晰复刻了套管表面的刻度线、数值标识，刻度的间距、数值标注完全符合公制千分尺的刻度标准，微分筒表面的滚花纹理做了凹凸细节处理，还原手动旋转时的防滑触感结构；锁紧手柄采用金属拨杆结构，测微螺杆的伸缩行程做了限位约束，还原实物的测量行程范围；尺架上的黄色弧形护板做了半哑光的工程塑料质感，还原手持部位的隔热防护结构。结构设计上严格遵循千分尺的螺旋测微原理，测微螺杆与微分筒的联动关系做了装配约束，固定套管的基准线与微分筒刻度的对应位置符合0.01毫米精度的测量逻辑，尺架的C型开口尺寸适配常规外径测量的工件范围，测砧与测微螺杆的测量端面做了平行度约束，还原实物的测量基准要求。建模过程中对易被忽略的细节做了还原，包括尺架上的固定螺丝、测力装置的棘轮结构、锁紧装置的压紧结构，所有部件的装配间隙都参考实物的实际配合状态设置，既保证各活动部件的可动性逻辑，也还原了精密量具的严谨结构特质。渲染阶段采用软件内置的工作室光照环境，通过多角度光源凸显金属部件的反光质感与漆面的哑光质感，让整体模型的视觉效果贴近真实的工业量具实物，清晰展现各部件的结构层次与材质差异，完整呈现机械式测微计的精密工业设计特质。
