多自由度机械夹持作业机器人结构设计

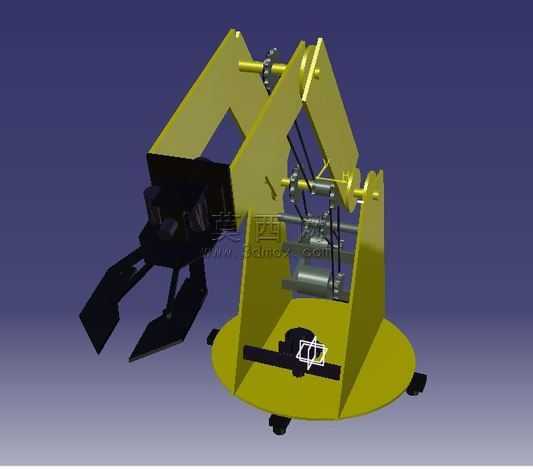

本作品为多自由度机械夹持作业机器人的三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工与装配逻辑完成配合约束，可完整呈现机构的运动逻辑与装配关系。模型整体采用立式回转底座布局，底座设置有可调式支撑脚结构，可保证设备放置时的水平稳定性，底座内部预留了传动组件与驱动元件的安装空间，可实现整机绕垂直轴线的360度回转动作。主体支撑臂采用对称式双支架结构，支架采用高强度钣金折弯成型的设计思路，既保证了结构的整体刚性，又有效控制了整机的自重，支架之间通过多组铰接销轴连接大臂、小臂传动组件，各铰接点位均设置有轴套类耐磨结构，可降低长期往复运动带来的结构磨损。末端执行器采用两指式夹持爪结构，夹持爪通过连杆传动结构与臂身的驱动组件连接，可实现稳定的开合动作，能够适配不同外形尺寸的工件抓取需求，夹持爪的接触面做了防滑结构设计，可提升抓取作业时的摩擦力，避免工件脱落。模型的传动部分采用连杆与拉索组合的传动方案，将驱动元件集中布置在臂身中部位置，有效降低了末端臂体的负重，提升了机构运动的响应速度与动作稳定性。渲染阶段采用金属哑光黄作为主体结构的材质表现，模拟工业机械设备常用的喷塑漆面效果，铰接销轴、传动杆件等部件采用金属镀铬材质，夹持爪部件采用深色耐磨金属材质，通过不同材质的区分清晰呈现各部件的功能分区，渲染背景采用渐变深蓝色调，突出机械结构的轮廓与装配层次。设计过程中充分考虑了机构的运动干涉问题，对各关节的运动行程做了限位设计，保证大臂俯仰、小臂摆动、末端夹持、底座回转等动作均可顺畅运行，无结构卡滞或部件碰撞问题，整体结构紧凑，动作灵活，可作为教学演示、小型自动化作业场景的机械结构参考方案，完整还原了多关节机械夹持设备的核心设计逻辑。
