紧凑型螺旋荧光灯结构设计方案

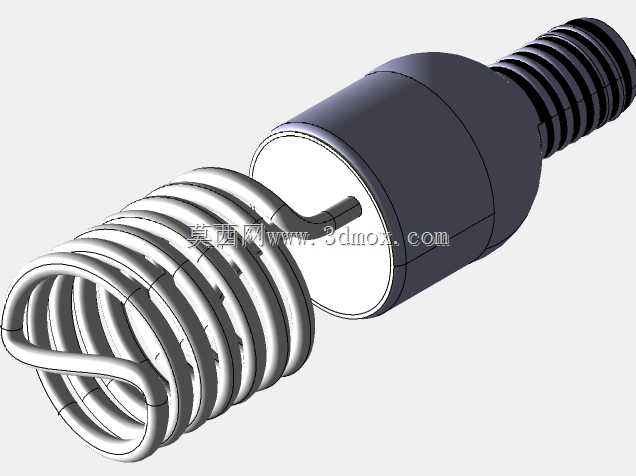

　　这款紧凑型螺旋荧光灯的结构设计，核心围绕小空间照明场景的安装适配需求展开，在有限的外形尺寸内整合了发光组件、电极连接结构与标准安装接口，能够适配各类狭小空间的照明安装位，比如设备内部局部照明、紧凑型灯具内腔、狭小柜体的辅助照明等场景，相比传统直管荧光灯，螺旋盘绕的灯管结构在相同发光功率下，轴向安装长度缩短近六成，大幅降低了对安装空间的纵深要求。从结构组成来看，产品分为螺旋发光管段、电极连接基座、螺纹安装灯头三个核心部分，螺旋灯管采用多圈紧密盘绕的结构设计，每一圈灯管的弯曲半径保持一致，相邻管段之间预留均匀的散热间隙，既保证了发光管的有效展开长度满足发光效率要求，又避免了管段过于贴近导致的局部积热问题，灯管末端的电极引出端直接嵌入基座的绝缘安装槽内，通过基座内部的导电连接件与灯头的螺纹电极、顶端接触电极形成可靠的电气通路，不需要额外的转接导线，减少了内部连接的故障点。

　　基座部分采用绝缘耐高温的工程塑料材质，外形为阶梯圆柱结构，大直径端承接螺旋灯管的安装端面，小直径端与螺纹灯头过渡衔接，基座与灯管的配合面设置了环形定位槽，灯管端部嵌入定位槽后通过密封胶固定，既保证了连接强度，又能隔绝外部水汽、粉尘进入电极连接区域，适配多尘、轻微潮湿的工业局部照明场景。螺纹灯头采用标准通用螺纹规格，能够直接匹配市面上绝大多数通用灯座，不需要额外定制安装配件，灯头的螺纹段长度经过优化，既保证拧入灯座后有足够的啮合长度防止松脱，又不会因为螺纹过长导致安装后端部电极接触不到位，灯头顶端的接触电极采用弹性凸点设计，能够补偿灯座接触片的尺寸公差，保证不同批次灯座都能形成可靠的电气接触。

　　设计过程中优先考虑了安装边界的适配性，产品整体最大外径控制在常规小功率灯头的适配范围内，螺旋段的最大外径与基座外径保持平滑过渡，不会出现局部突出的结构，安装时可以顺利穿过灯具的安装开孔，不需要额外扩大开孔尺寸；整体轴向长度经过多轮迭代调整，在保证螺旋灯管有效发光长度满足光效要求的前提下，尽可能压缩整体长度，避免安装后突出灯具表面过多，影响灯具的整体外观与安装兼容性。

　　从功能特性来看，这款结构的荧光灯相比同功率直管型产品，发光区域更集中，在局部照明场景下能够在更小的安装空间内提供足够的照度，螺旋结构的灯管发光面朝向四周扩散，不会出现直管灯单侧光照不均的问题；内部的电极连接结构采用隐藏式设计，所有导电部件都被绝缘基座完全包裹，安装过程中操作人员不会直接接触到导电部件，提升了安装更换过程的安全性。结构建模过程中，对螺旋灯管的扫掠路径做了参数化设置，调整螺旋圈数、螺距、弯曲半径时可以直接驱动模型更新，不需要重新绘制草图，方便后续根据不同功率要求调整灯管长度时快速迭代结构；基座与灯头的配合面设置了定位止口，两个零件装配时可以直接通过止口定位，保证同轴度误差控制在装配允许范围内，减少装配时的调整工作量，也能避免装配后出现灯头歪斜导致的安装不顺问题。针对实际使用中可能出现的灯管受外力碰撞的情况，螺旋灯管的根部与基座连接位置做了加厚过渡处理，提升根部的抗弯折强度，减少安装、更换过程中因为外力掰动导致灯管根部断裂的风险；相邻螺旋管段之间的间隙经过验证，既保证散热空间，又能避免小尺寸异物直接卡入管缝之间造成灯管损坏。
