CATIA环境下三扁插电源插头结构设计

项目分类:变压器/电感器 发布时间:2025-01-15 ID:900706
  • CATIA环境下三扁插电源插头结构设计
  • CATIA环境下三扁插电源插头结构设计

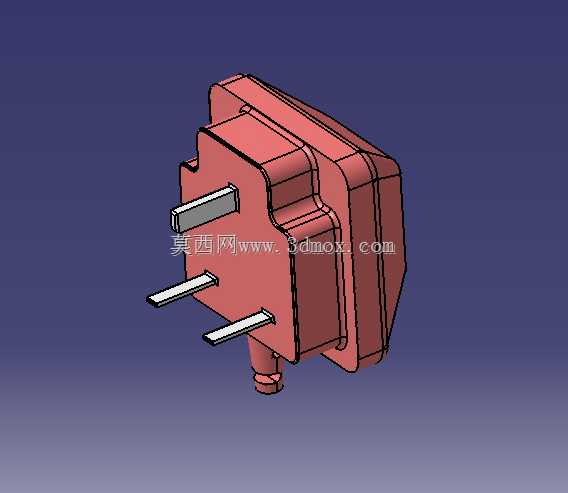

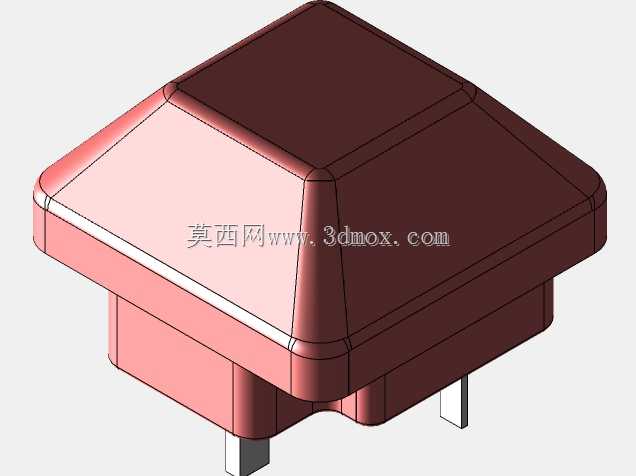

  日常低压供电场景里,这类三扁插结构的插头是民用、小功率工业设备取电的核心连接部件,承担着从墙面取电座向终端用电设备传导交流电的核心作用,三个插片分别对应火线、零线、接地保护回路,相比两插结构多了接地防护路径,能在设备外壳意外带电时将漏电流导入接地网,规避触电风险,多用于带金属外壳的小家电、台式办公设备、小型工业电动工具的供电接驳。从结构设计逻辑来看,插片的排布完全遵循国内民用低压插座的接口尺寸规范,三个扁形插片的间距、伸出长度、片体厚度都严格匹配通用墙插的接触弹片开合范围,避免出现插合过松导致接触电阻过大发热,或是插合过紧造成插拔力超标、用户使用不便的问题。

  插片根部与插头内部的接线端子采用压接+限位凸台的结构设计,压接区域做了滚花处理,增大与电源线铜芯的接触摩擦力,避免线材受外力拉扯时接线端松脱,同时插片嵌入塑料壳体的位置设计了一圈止退卡槽,注塑成型时塑料材料会填充进卡槽缝隙,完全锁死插片的轴向窜动与周向转动,哪怕长期反复插拔受力,插片也不会出现松动、移位甚至脱出壳体的问题。壳体部分采用分半扣合的结构设计,上下壳的合模面设计了交错的止口结构,装配时止口互相嵌合,既可以提升壳体的拼接强度,也能形成迷宫式密封结构,阻挡日常使用时溅落的水滴、灰尘进入插头内部,避免内部带电部件之间出现爬电、短路风险。

  壳体尾部的出线位置设计了锥形的应力释放结构,也就是行业内常说的尾档,这个位置的内孔直径略小于电源线的外径,装配后会紧紧包裹住线材外层护套,当线材受到弯折、拉扯外力时,应力会分散在尾档的锥形斜面上,不会直接传导到内部接线端子与铜芯的连接位置,避免线材在出线根部出现断芯、护套破损的问题。从安装边界尺寸来看,整个插头的壳体轮廓做了圆角过渡处理,没有尖锐的棱角,插片伸出壳体的长度控制在合理范围,既保证插入插座后有足够的接触深度,也不会因为插片过长导致插拔时露出带电部分,壳体的整体宽度、厚度都控制在常规插座的避让范围内,不会出现插入一个插座后遮挡相邻插座插孔的问题。内部的走线空间预留了足够的安全间隙,火线、零线、接地极的接线位置之间都设计了塑料隔离筋,将三个电极的连接区域完全隔开,哪怕接线端的绝缘套管出现轻微移位,也不会造成极间短路。插片的头部做了小角度的倒角导向,用户插拔时不需要完全精准对位就能顺着倒角滑入插座的弹片接口,降低对位难度。壳体表面做了细微的磨砂纹理处理,既可以提升握持时的摩擦力,方便用户发力插拔,也能避免生产过程中表面出现缩痕、划伤时过于明显,提升成品的外观一致性。

  在实际建模过程中,需要先确定三个插片的相对位置基准,以接地插片的中心为定位原点,确定火零插片的间距与角度,再围绕插片的固定位置构建内部的筋位、卡槽结构,之后再生成外部的壳体轮廓,最后处理尾档、合模止口这些细节结构,所有的壁厚都保持均匀,避免注塑成型时出现缩水、填充不满的缺陷,转角位置都做了合适的圆角过渡,减少应力集中的问题,保证壳体在受到意外挤压、跌落时不会轻易开裂。这类插头的设计看似简单,实则每一处尺寸、每一个结构细节都直接关联到使用的安全性与耐用性,比如插片的材质一般选用导电性能优异的铜合金,表面做镀镍处理提升抗氧化能力,壳体选用阻燃级的工程塑料,遇到异常高温时不会出现明火燃烧,这些材料选型对应的结构设计,都需要在三维建模阶段预留足够的尺寸余量,保证后续模具开发、批量生产时的工艺可行性。
