铅酸储能12V蓄电池结构设计

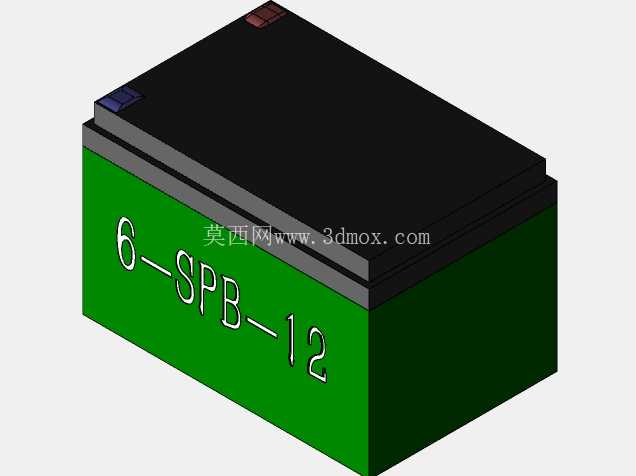

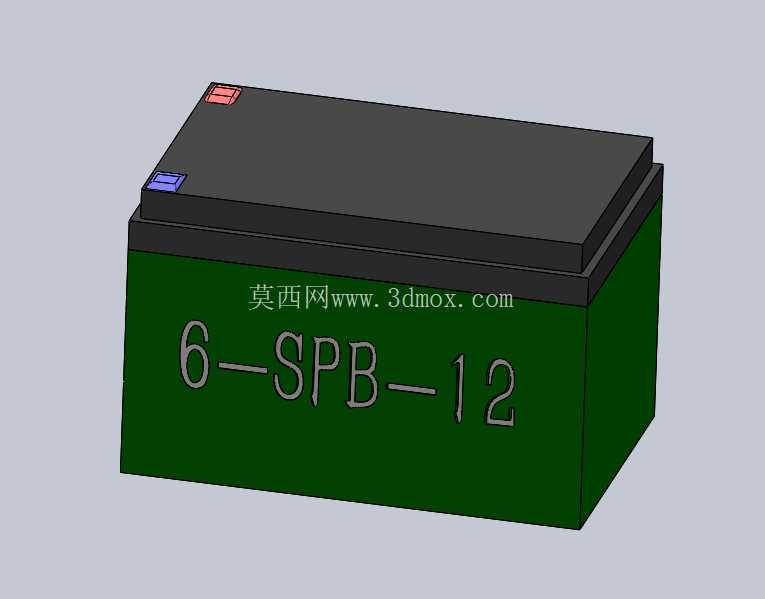

　　在低压直流供电系统的搭建过程中，12V铅酸蓄电池是应用覆盖范围极广的储能载体，从户外便携作业设备的独立供电、通信基站的后备电源冗余、小型电动代步车辆的动力源，到工业控制柜的掉电保护模块、民用应急照明系统的储能单元，都能见到这类标准化蓄电池的身影。做这类部件的三维结构设计时，首先要锚定实际安装场景的边界约束——这类6-SPB规格的12V电池，外壳采用耐酸腐蚀的ABS工程塑料注塑成型，主体腔体为规整的长方体结构，顶部做了阶梯式的封盖设计，封盖边缘预留的密封槽是为了配合环氧树脂胶封工艺，避免内部电解液在搬运、倾斜使用过程中出现渗漏。顶部两个极性端子的位置设计经过多轮场景适配验证，红色正极端子与蓝色负极端子分置封盖顶面的对角位置，端子周边做了凸起的防护围边，既可以避免安装接线时金属工具意外滑落造成正负极短路，也能给接线端子的铜排连接预留足够的操作空间，不会因为端子过于贴近壳体边缘导致接线螺母无法顺利紧固。

　　从结构强度的角度考量，壳体的侧壁做了均匀的壁厚设计，转角位置全部采用圆角过渡，避免注塑过程中出现应力集中导致的壳体开裂，同时侧壁的加强筋布局完全贴合内部极群组的放置位置，既可以提升壳体的抗挤压能力，避免堆叠存储时外壳变形挤压内部极板造成短路，也能给内部极群组提供侧向的限位，减少设备移动过程中极板的晃动磨损。设计时还要兼顾安装固定的需求，壳体底部做了浅凹槽的定位结构，可以直接适配市面上通用的电池安装支架的定位凸台，不需要额外做定制化的固定夹具，顶部封盖的平面度公差控制在0.5mm以内，既可以满足多块电池堆叠放置的接触面要求，也能适配标准规格的电池提手安装位，方便单人完成搬运更换作业。

　　在实际的设备选型匹配中，这类蓄电池的外形尺寸完全遵循行业通用的安装规范，长度、宽度、高度的尺寸链设计预留了足够的安装间隙，在装入标准电池仓时，周边预留的3-5mm间隙既可以满足电池充放电过程中的散热需求，也能给电池仓的布线留出操作空间，不会出现线缆被壳体挤压破损的隐患。端子的高度设计也经过适配，当采用标准的OT型接线端子连接时，接线完成后端子顶部的绝缘保护罩可以顺利扣合，不会因为端子突出高度过高导致保护罩无法安装，带来裸露带电体的安全隐患。另外，封盖顶部的平面预留了标签粘贴区域，表面做了细磨砂处理，既可以避免标签粘贴后出现气泡翘边，也能减少日常使用过程中表面的划痕残留，保持标识的清晰可读。

　　做这类储能部件的三维建模时，不能只做外观曲面的复刻，要把实际装配中的所有工艺约束都融入结构设计里：比如壳体的拔模角度设置要匹配注塑模具的开模方向，封盖与主体壳体的卡扣配合位置要预留合理的过盈量，端子嵌件与封盖的配合位置要做密封结构设计，避免电解液从嵌件缝隙渗出。很多新手建模时容易忽略这些实际生产与装配的细节，建出来的模型外观看着相似，但实际导出工程图后根本无法满足生产要求，要么是壁厚不均匀导致注塑时出现缩痕，要么是安装位置的公差设置不合理，导致实际装配时出现干涉。这类标准化的工业部件，结构设计的核心不是追求外观的独特性，而是在满足通用安装规范的前提下，最大化提升部件的环境适应性与使用寿命，让它可以在不同的应用场景中直接替换适配，不需要针对特定设备做额外的结构修改。
