螺旋紧凑型节能荧光灯结构设计

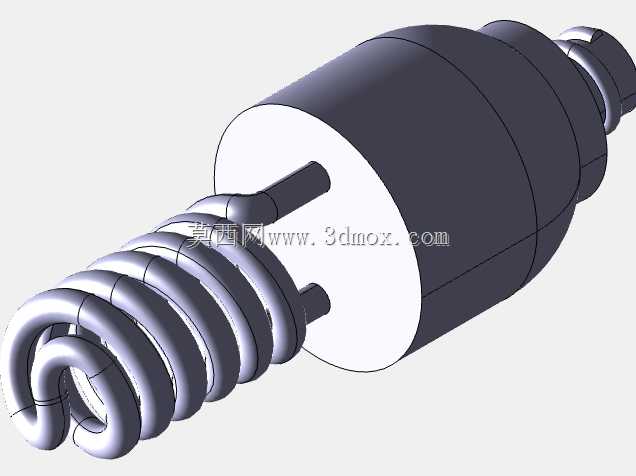

　　日常民用及商用照明场景里，紧凑型荧光灯的结构适配性直接决定安装替换的便捷度，这款螺旋结构的CFL灯头组件，核心是匹配常规螺口灯座的安装尺寸，不需要额外改造原有照明线路就能直接替换传统白炽灯，在楼道、商超、工业厂房辅助照明区域都有广泛的适配空间。从结构拆分来看，整个组件分为灯头绝缘基座、螺旋灯管固定端、电极连接触点三个核心部分，绝缘基座采用锥度过渡的外形设计，靠近灯座安装端做了防滑的环状凸起，方便徒手拧紧安装时施力，不会出现打滑拧不紧的情况，基座内部预留了电子镇流器的安装腔体，腔体壁厚做了均匀化处理，既保证绝缘防护强度，又不会过度占用内部空间，给镇流器元器件留出足够的散热间隙。

　　螺旋灯管部分采用多圈连续螺旋的盘绕结构，相比同功率的U型管设计，在相同的发光功率下整体轴向长度缩短了近三分之一，能适配更多灯罩深度较浅的照明灯具，不会出现灯管外露影响美观或者触碰灯罩造成局部过热的问题；灯管和基座的连接位置做了环形密封槽，装配时打密封胶固定后，能避免日常使用中灰尘、蚊虫进入基座内部，也能防止潮湿环境下的水汽侵入造成电路短路。设计过程中首先锁定的是安装边界尺寸，灯头的螺纹规格完全匹配国内通用的E27螺口标准，螺纹有效啮合长度控制在合理范围，既保证拧入灯座后接触可靠，又不会因为啮合过长导致安装费力或者顶坏灯座内部的弹片触点；整个灯体的最大外径控制在60mm以内，能适配绝大多数常规尺寸的灯罩开口，不需要针对灯具做额外的扩孔改造。

　　电极触点的位置做了偏心度校验，两个插脚的同轴度公差控制在0.1mm以内，插入灯座时能保证和内部触点完全贴合，不会出现接触不良导致的灯闪、接触电阻过大发热的问题。螺旋灯管的盘绕节距经过反复调整，每一圈灯管之间预留了2mm左右的散热间隙，长时间点亮时灯管表面的热量能通过间隙自然对流散出，不会因为热量堆积造成灯管早期发黑，缩短使用寿命。基座的出线位置做了圆角过渡处理，内部的导线从镇流器连接到灯管电极的位置，不会因为棱角刮破绝缘层造成漏电风险，基座尾部的进线口做了卡扣式的应力释放结构，安装拧动灯体的时候，扭力不会直接传导到内部导线的焊接点上，避免焊点脱开造成断路。

　　实际选型适配的时候，需要注意这款结构的整体重量控制，相比同功率的LED灯泡重量略高，对于一些老旧的塑料灯座，需要确认灯座的承重能力，避免长时间使用后灯座变形导致灯泡脱落；另外在密闭式的灯罩内使用时，要核对灯罩的耐温参数，因为荧光灯工作时基座表面温度会达到40-50摄氏度，普通不耐温的塑料灯罩长期在这个温度下可能出现老化变脆的问题。建模过程中对所有配合面都做了公差匹配，灯头螺纹和标准灯座的配合采用间隙配合，公差带选H7/g6，保证安装顺滑无卡滞，灯管和基座的配合采用过盈配合加胶接的双重固定方式，即使受到轻微的外力碰撞，灯管也不会从基座上脱落。整个结构没有多余的复杂零件，装配工序简单，适合批量自动化生产，零件的脱模斜度都按照注塑工艺要求做了1-1.5度的设置，生产时不会出现脱模拉伤的问题，基座的外表面做了细磨砂处理，既提升外观质感，也不容易在表面留下指纹和安装时的划痕。
