HB9500多工位接线端子结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:900824
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计
  • HB9500多工位接线端子结构设计

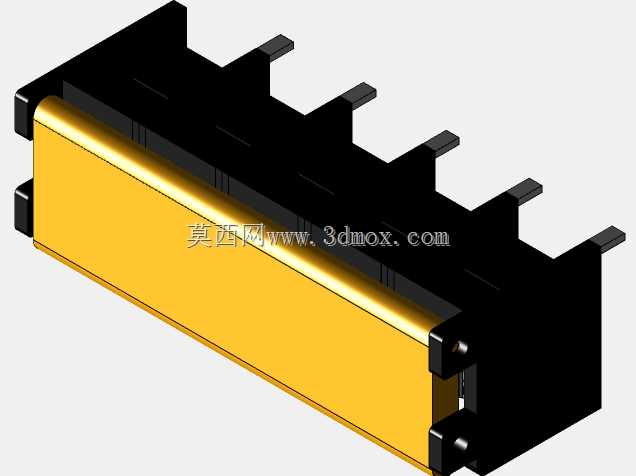

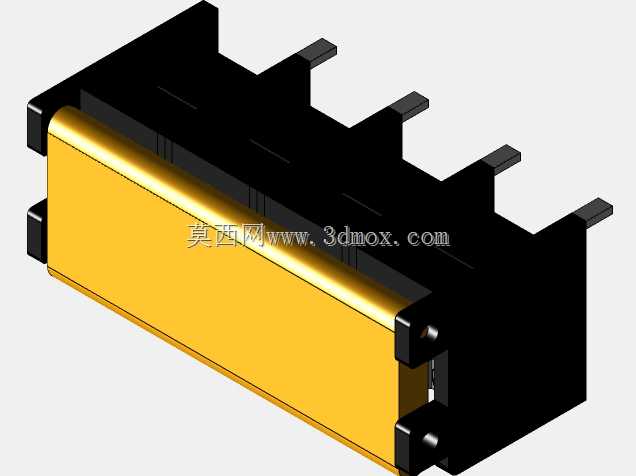

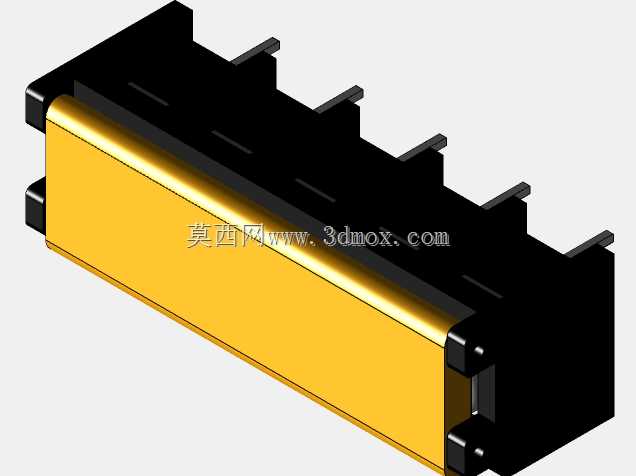

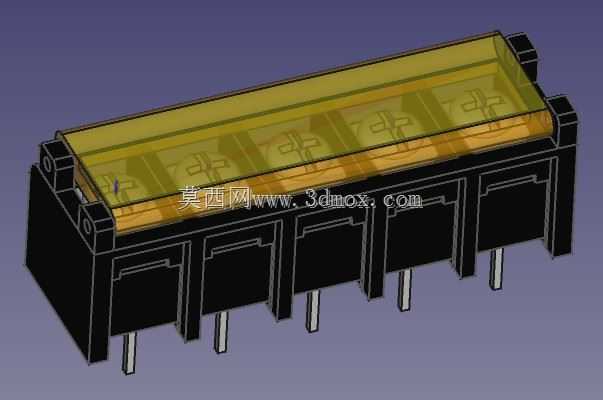

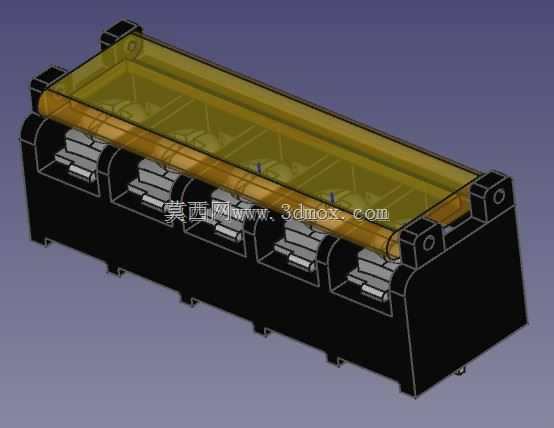

  从结构设计思路来看,这款端子采用一体式基座搭配透明防护上盖的组合形式,黑色绝缘基座采用阻燃工程塑料注塑成型,基座上均匀排布五个独立的接线工位,每个工位都设置了独立的压线结构与金属导电嵌件,相邻工位之间设置凸起的绝缘隔筋,从物理层面隔绝不同回路之间的爬电路径,满足低压电气设备的电气间隙与爬电距离要求,避免相邻接线端因积尘、凝露引发的相间短路风险。透明上盖采用半透明耐温工程塑料制作,扣合在基座上方后既可以阻挡外部灰尘、金属碎屑直接落到接线点位上,也能在不拆卸上盖的情况下直观观察内部导线的压接状态,日常巡检时可以快速发现压线螺丝松动、导线脱出等隐患,大幅降低运维排查的工作量。在低压配电、工业控制柜体、电源配套设备的电气回路搭建中,接线端子是实现导线可靠分接、回路规整排布的核心基础部件,HB9500这款多工位接线端子的结构设计,完全围绕大电流回路的多线并行接驳需求展开,适配电源变压器次级侧多组输出线路的分接作业场景,能够在紧凑的安装空间内完成多路导线的固定与导通,避免多股导线直接铰接带来的接触电阻过大、绝缘防护不足、后期检修排查困难等工程常见问题。

  基座底部设置了多个定位卡扣与固定凸点,既可以适配标准DIN导轨的卡装固定方式,也能通过螺丝穿过基座两端的安装孔直接固定在设备安装板上,两种安装方式兼容不同柜体的内部布局需求,不需要额外制作转接安装件。每个接线工位的导电嵌件都采用镀锡铜质材料制作,压线部位设计成U型导线容纳槽,搭配带压片的锁紧螺丝,导线插入后拧紧螺丝即可通过压片将导线线芯均匀压紧在导电嵌件上,相比单螺丝直接顶压线芯的结构,这种带压片的设计可以避免螺丝拧紧过程中割伤多股铜芯线,同时增大导电接触面积,降低接触部位的发热风险,适配不同线径的单股或多股铜导线接驳。

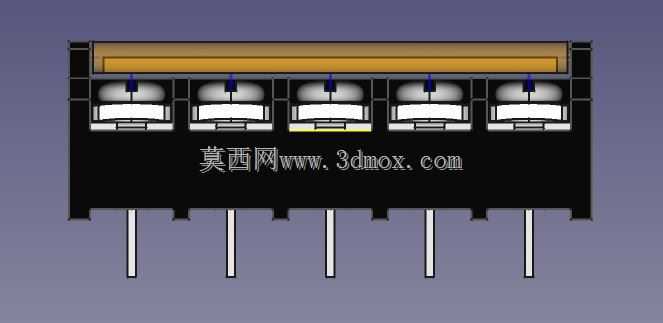

  从安装边界尺寸来看,这款端子整体为长条形规整结构,长度方向对应五个接线工位的排布间距,宽度方向控制在常规端子排的通用尺寸范围内,高度方向在扣合上盖后不会超出低压柜内端子排安装区的常规预留空间,两端的安装固定孔位间距匹配行业通用的安装尺寸,替换同规格老旧端子时不需要重新在安装板上打孔,能够直接完成替换作业。在实际工程应用中,这类多工位接线端子常配套安装在电源变压器的输出侧接线区,将变压器次级的多组输出绕组分别接引到对应工位,再通过端子分接到后续的负载回路,既可以让变压器侧的接线更加规整,也能在后期检修负载回路时,直接在端子排上完成线路通断测试、拆线接线作业,不需要直接触碰变压器本体的接线柱,降低作业过程中对变压器绕组接线端造成损伤的概率。

  设计过程中针对基座的绝缘性能做了针对性的结构优化,所有带电部件都被绝缘基座与上盖完全包裹,仅保留导线插入的开口位置,即使在设备内部存在少量金属加工碎屑的工况下,也能避免碎屑搭接不同带电点位引发的短路故障。每个工位的压线螺丝都采用标准十字槽规格,日常运维时使用常规十字螺丝刀即可完成松紧操作,不需要配备特殊规格的工具,适配现场运维的通用工具配置。端子的导电嵌件在基座内部做了嵌装定位结构,拧紧压线螺丝时导电嵌件不会跟随螺丝转动,避免长期使用后嵌件松动导致的接触不良问题。透明上盖与基座的卡扣结构设计在基座两侧,扣合后有明显的到位反馈,拆卸时只需要用平口螺丝刀轻轻撬动卡扣位置即可取下上盖,不会因为反复拆卸导致卡扣断裂,提升部件的复用性。在配套电源变压器使用时,这款端子的额定载流量与HB9500系列电源变压器的次级输出电流参数匹配,不会出现端子载流量不足导致的过热隐患,相邻工位的绝缘隔筋高度足够,即使某一工位的导线因过载出现轻微发热,也不会快速波及相邻工位的导线,提升整体接线回路的安全冗余。
