523450规格3.7V软包可充电锂电池三维数模

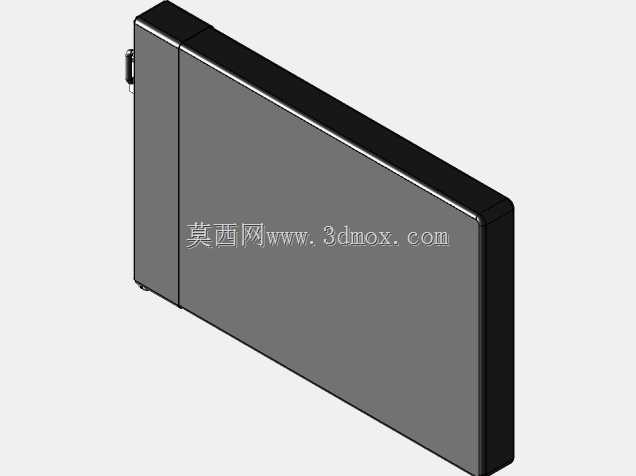

　　做消费类电子结构设计这么多年，软包锂电的选型和建模是绕不开的环节，这次的523450规格3.7V软包锂电模型，是针对便携数码、小型穿戴、低功耗传感设备这类场景做的精准还原。先从实际安装边界说起，型号里的523450直接对应了电芯的核心尺寸参数，厚度5.2mm、宽度34mm、长度50mm，这个尺寸是行业内通用的定型规格，建模时严格卡了这个公差带，电芯主体的铝塑膜封装边缘做了0.3mm的封边厚度还原，没有过度简化封边的凸起结构，避免结构工程师做壳体配合时出现干涉问题。很多新手建模时容易忽略极耳的位置和尺寸，这个模型里把正极铝极耳、负极镍极耳的伸出长度、宽度、折弯半径都做了1:1还原，极耳从电芯短边侧伸出，伸出长度控制在4.5mm，极耳中心距电芯侧边的距离是3mm，这个尺寸直接决定了PCB板上焊盘的预留位置，要是建模时偏差超过0.5mm，实际打样时就会出现极耳够不到焊盘、或者折弯后顶到壳体的问题。

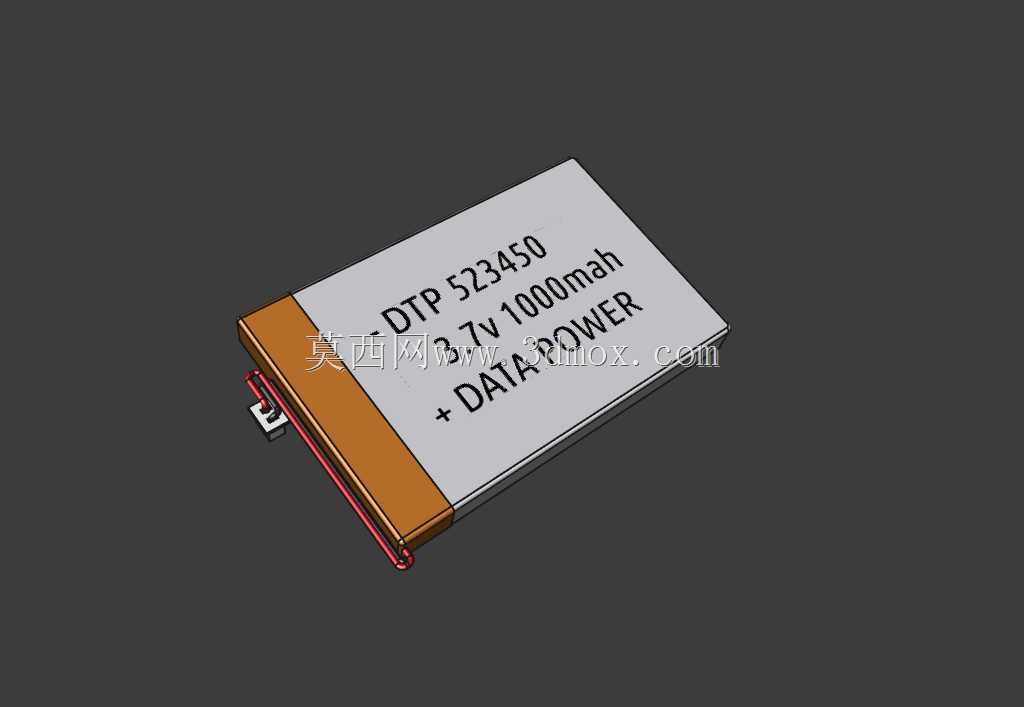

　　从应用场景来看，这个规格的软包锂电容量做到1000mAh，放电倍率常规是1C，刚好匹配蓝牙音箱、智能门锁、手持检测仪器、小型GPS定位器这类设备的供电需求，不像圆柱电池有固定的圆形轮廓占用空间，软包的方形薄型结构可以充分利用设备内部的异形空间，比如智能门锁的面板夹层、手持设备的手柄空腔，都能通过调整安装方向把这个电芯塞进去，不会浪费内部结构空间。设计思路上，建模时没有做过度的曲面美化，完全按照实际电芯的生产工艺来还原：铝塑膜冲坑后的主体是规整的长方体，边缘的封边是热压后的平整棱边，没有做圆角过度处理，因为实际生产中软包锂电的封边就是平直的热压边，只有四个角做了极小的R0.5倒角避免封装时刺破铝塑膜；极耳位置的绝缘胶垫也做了还原，那个红色的绝缘垫片是贴在极耳根部和铝塑膜之间的，防止极耳折弯时刺破封装层导致漏液，很多模型会漏掉这个小结构，但做结构设计时这个垫片的厚度会影响极耳处的总高度，必须考虑进去。

　　再说到功能特性对应的结构细节，这个电芯的标称电压3.7V，充电截止电压4.2V，放电截止电压2.75V，对应的结构上没有额外的保护板，模型还原的是裸电芯状态，工程师在选型时可以根据自己的需求在极耳端加焊保护板，保护板的厚度一般在0.8mm左右，建模时预留了这个安装空间的参考，不会出现加了保护板后壳体装不下的问题。安装方式上，这类软包电芯一般是用双面背胶固定在壳体的筋位上，或者用泡棉压紧固定，模型里电芯主体的表面平整度做了还原，没有做凹凸的纹理，因为实际电芯的铝塑膜表面是哑光平整的，背胶粘贴时可以完全贴合，不会出现粘贴不牢的问题。另外要注意的是，软包锂电的厚度是有膨胀空间的，满电状态下电芯厚度会膨胀0.2-0.3mm，建模时在电芯和壳体之间预留了0.4mm的间隙，这个细节是实际量产时必须考虑的，要是间隙留小了，电池膨胀后会顶起壳体外壳，甚至挤压内部PCB板导致元器件损坏。

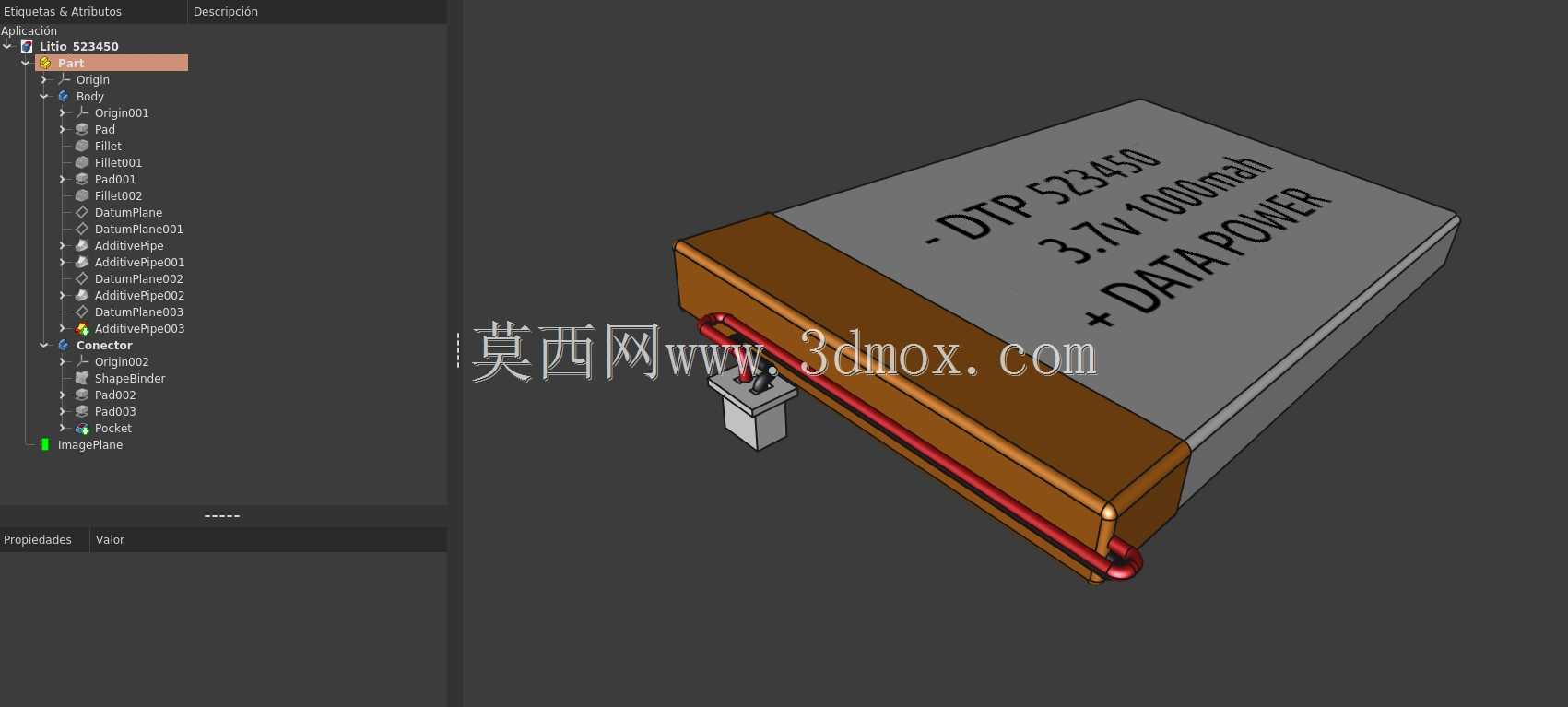

　　从建模的工程实用性来说，这个模型的所有特征都是可编辑的，没有做整体的布尔合并，结构工程师可以直接提取电芯的轮廓生成壳体的内腔，也可以单独提取极耳的位置生成焊盘的定位参考，不用再重新测绘尺寸。很多网上下载的电池模型要么尺寸不对，要么把极耳位置做反了，这个模型是对照实际量产的523450电芯测绘的，极耳的正负极位置、尺寸、伸出方向都和实物一致，直接用到装配体里不会出现装配错误。另外，模型里还原了电芯表面的丝印位置，丝印区域是在电芯主体的正面居中位置，做产品外观设计时可以参考这个区域的大小，预留标签粘贴的位置，不会把标签贴到封边或者极耳位置。
