带螺母螺纹式透气通风阀结构设计

　　户外布置的电气控制箱体、储能设备舱、户外通讯机柜长期处于昼夜温差波动、雨水喷淋、粉尘弥漫的工况环境下，箱体内部空气会随温度变化出现热胀冷缩效应，若箱体完全密封，内部压力反复波动会导致密封胶条疲劳失效，外界水汽、粉尘会顺着密封间隙渗入箱体内部，造成内部电气元件绝缘性能下降、触点氧化、电路板短路等故障；若直接开设开放通气孔，又会让外界粉尘、液态水直接进入箱体，无法满足IP防护等级要求。这款带螺母的透气通风口，就是针对这类密闭腔体的压力平衡需求设计的功能配件，在阻断液态水、粉尘颗粒进入腔体内部的同时，实现腔体内外空气的自由流通，平衡内外压差，从根源上减少密封结构的疲劳损耗，延长整套设备的户外服役寿命。

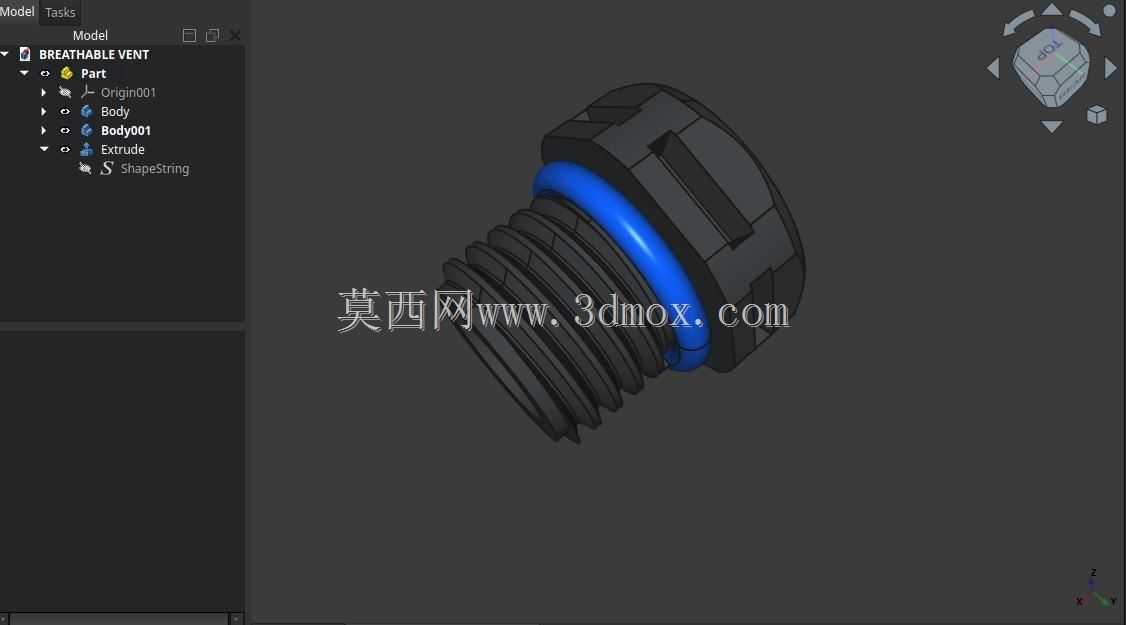

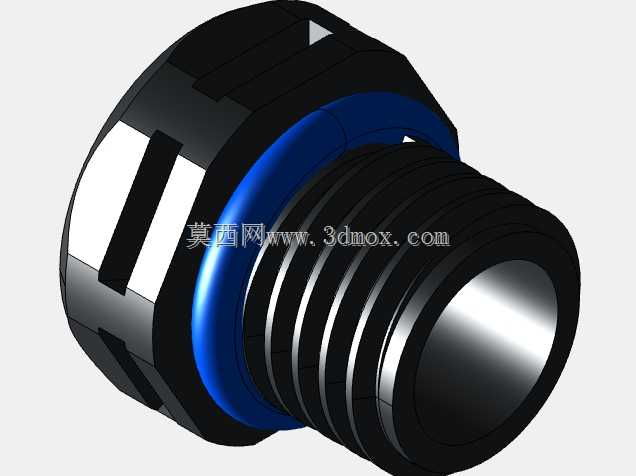

　　从结构设计逻辑来看，该透气件采用外螺纹加锁紧螺母的安装形式，主体外侧设置标准外螺纹段，配套的六角锁紧螺母可以从箱体壁内侧完成锁紧固定，安装时仅需在箱体壁面加工对应规格的安装通孔，将透气件主体从箱体外侧穿入通孔，再从内侧旋紧锁紧螺母即可完成固定，无需复杂的焊接、粘接工序，安装效率高，后期维护更换也十分便捷。螺纹根部设计有环形密封槽，可配套O型橡胶密封圈，安装后密封圈被压紧在透气件主体法兰面与箱体外壁之间，能够阻断安装缝隙处的渗水路径，保证安装位置的密封可靠性。

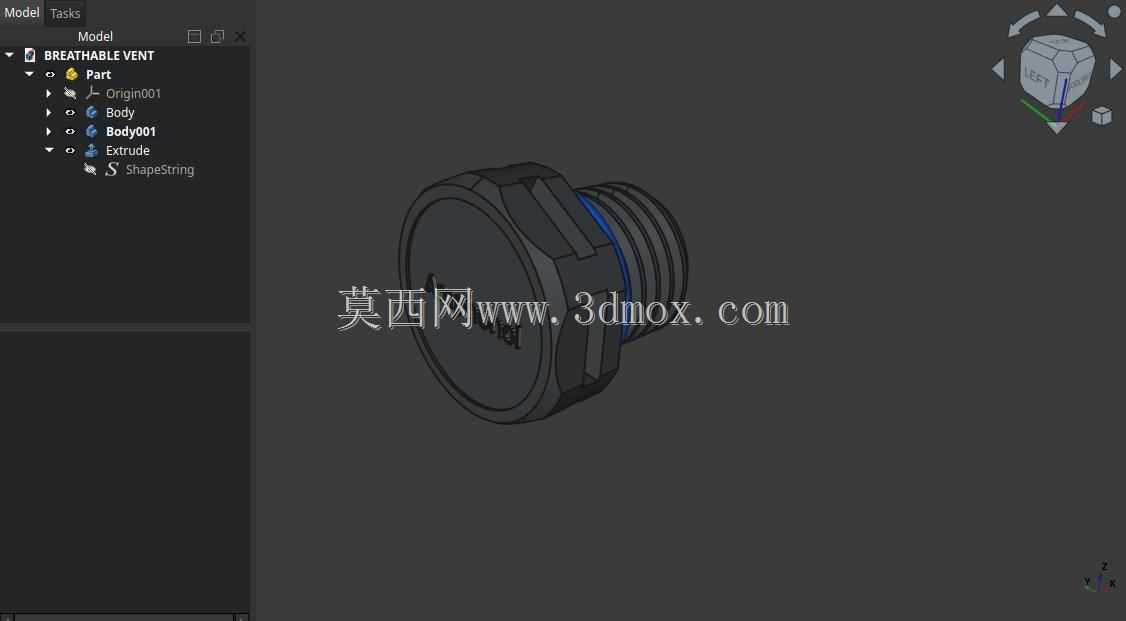

　　主体头部采用外六角加防滑滚花的复合结构，既可以使用扳手进行大扭矩锁紧，也支持徒手进行初步旋紧操作，适配不同场景下的安装工具条件。头部端面做了平整化设计，可根据需求激光刻印品牌标识、透气参数、安装方向提示等内容，不会破坏整体结构强度。内部透气核心区域采用隐藏式流道设计，避免透气膜直接暴露在外部环境中，减少高速气流直冲、异物剐蹭对透气功能层的损伤，同时在透气膜外侧设置多道挡筋结构，可阻挡大体积的落叶、虫蚁、砂砾直接接触透气膜，降低透气孔堵塞的概率。

　　从安装边界尺寸来看，该透气件的螺纹段长度适配2mm到6mm厚度的箱体壁面，覆盖市面上常见的冷轧钢板柜体、铝合金压铸箱体、工程塑料外壳的壁厚范围，安装通孔直径仅需比螺纹大径大0.2mm到0.5mm即可，无需在箱体上开设大尺寸开孔，对箱体整体结构强度的影响极小。锁紧螺母采用标准六角外形，可配合普通扳手、套筒工具进行锁紧，锁紧扭矩控制在3N·m到5N·m即可，既可以保证密封圈压缩量达到密封要求，又不会因扭矩过大导致塑料螺纹滑牙、箱体壁变形。

　　在实际选型应用中，这类透气件可根据腔体容积、预期温差变化速率匹配不同透气量的规格，单只该款透气件可满足50L以内密闭腔体的压力平衡需求，若腔体容积更大，可通过增加安装数量的方式满足透气量要求。其防水等级可达到IP67级别，即使遭遇短时暴雨喷淋、高压水枪冲洗，液态水也不会透过透气结构进入腔体内部，同时可过滤直径0.1μm以上的粉尘颗粒，满足户外工业设备的防护要求。在材质选择上，主体与螺母可采用PA66加玻纤改性材质，具备优秀的耐候性、抗紫外线老化性能，可在-40℃到120℃的环境温度范围内长期使用，密封圈采用硅橡胶材质，耐高低温性能优异，长期压缩后不易出现永久变形，保证密封性能的长期稳定性。

　　建模过程中需要重点关注几个关键尺寸的配合：一是外螺纹与锁紧螺母的螺纹配合公差，需采用中等精度的间隙配合，保证旋合顺畅无卡滞，同时避免配合间隙过大导致锁紧后出现松动；二是密封槽的深度与宽度尺寸，需匹配所选O型圈的线径，保证密封圈压缩率控制在20%到30%之间，压缩率过小容易出现密封失效，压缩率过大则会导致密封圈永久变形提前老化；三是内部透气腔的流道设计，需避免出现直角死区，减少粉尘在流道内部堆积的可能，同时保证空气流通路径顺畅，降低透气阻力。另外，头部的防滑滚花参数需要兼顾防滑效果与脱模可行性，滚花深度控制在0.3mm左右即可，过深会增加注塑成型的脱模难度，过浅则无法起到有效的防滑作用。
