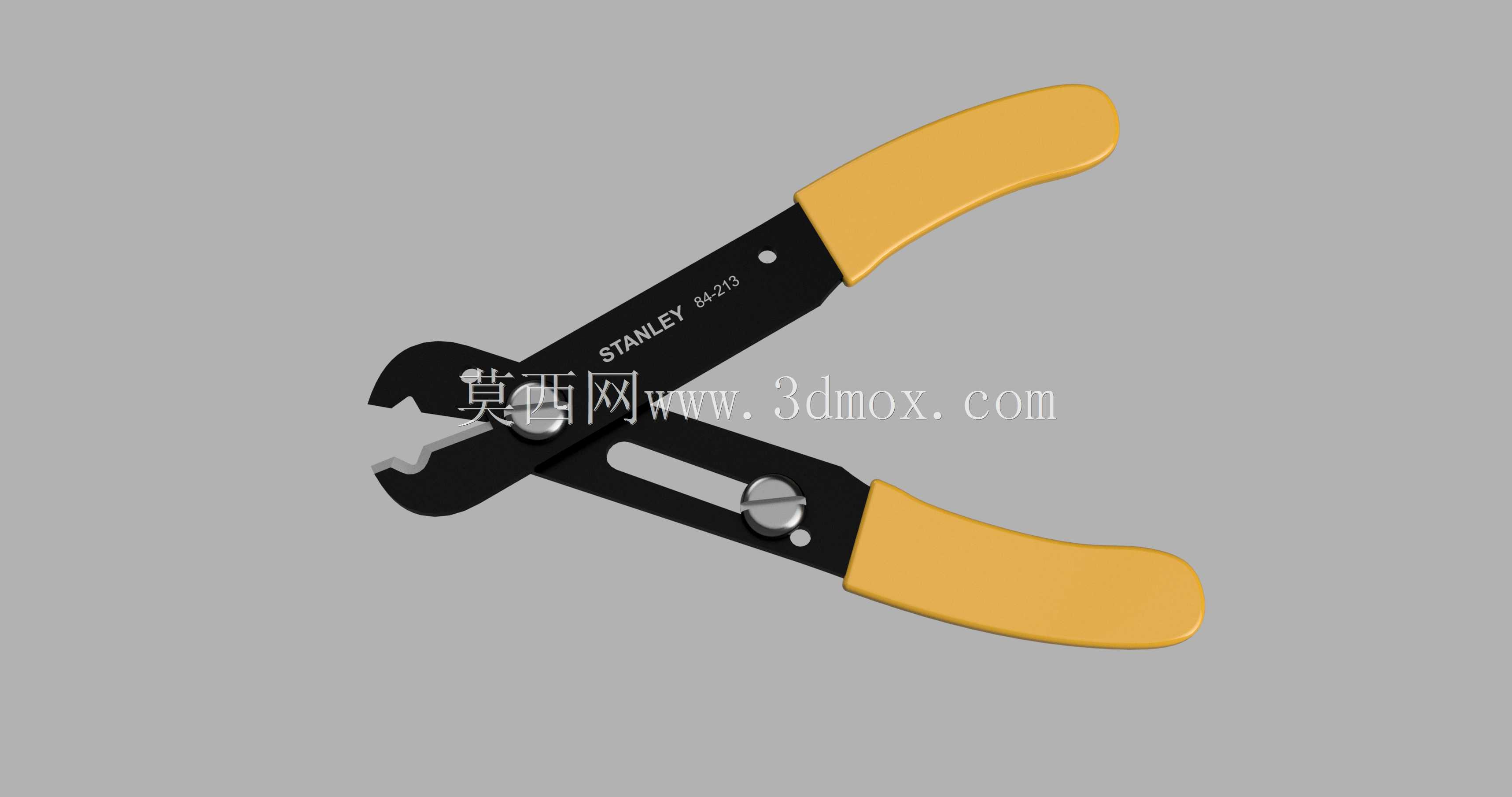

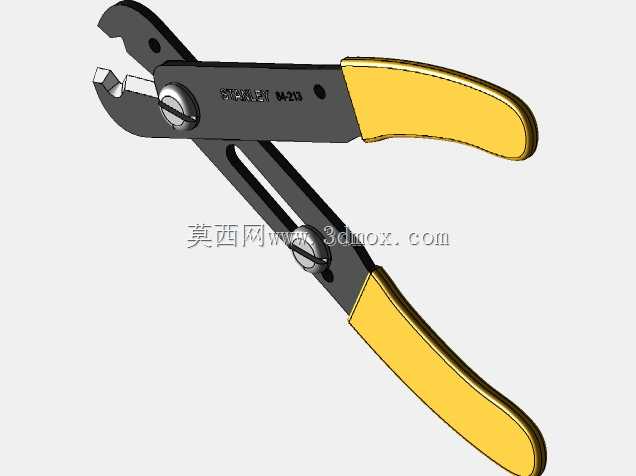

史丹利5英寸可调式剥线钳结构设计

　　日常电气装配、线路维保作业里，剥除导线外层绝缘层是高频重复的基础工序，早年作业人员多采用电工刀完成剥线操作，不仅效率低下，还极易损伤内部铜芯，甚至因操作不当造成手部划伤，针对这一作业痛点开发的专用剥线钳，已经成为电工、设备维保人员、DIY电气爱好者的标配手动工具。这款5英寸规格的剥线钳，整体结构围绕单手操作的人机工程逻辑设计，钳身主体采用冷轧钢板冲压成型后做发黑防锈处理，钳头位置设置多组不同规格的剥线刀口，可适配0.5mm²到6mm²区间的常见单股、多股铜芯导线，覆盖家装布线、设备二次回路接线、弱电线路维保等绝大多数常规作业场景的线径需求。钳身中部设置可调式滑动止动结构，通过带滚花的调节旋钮配合定位弹簧，可精准控制刀口的咬合深度，作业时只需根据待剥导线的线径调整好止动位置，咬合时刀口只会切断绝缘层而不会损伤内部线芯，哪怕是刚入行的新手也能快速完成规范的剥线操作，避免因线芯受损导致的线路接触不良、载流量不足等隐患。钳身的铰接位置采用铆钉铆接固定，铆接松紧度经过调校，既保证钳身开合无卡滞，又不会出现铰接间隙过大导致的刀口错位问题，铰接位置配套的复位弹簧可在每次捏合完成后自动撑开钳身，单手操作时无需手动分开钳体，可大幅提升连续作业的效率。

　　手柄部分采用耐油浸胶材质包覆，浸胶层表面做细微的防滑纹理处理，即便手上沾有机油、汗液，也能保证握持的稳定性，浸胶材质的硬度经过调校，长时间握持作业不会出现明显的硌手问题，同时耐油属性可适配车间、户外维保等复杂作业环境，避免油污长期腐蚀导致手柄开裂、脱落。从结构设计的细节来看，钳头除了剥线刀口之外，还集成了剪线功能，可直接剪断小规格的铜芯导线，无需额外携带斜口钳，减少作业时的工具携带数量；钳身的整体长度控制在127mm左右，也就是标称的5英寸规格，整体重量控制在100g上下，可放入工装口袋随身携带，不会造成明显的负重感。

　　安装边界方面，这款手动工具无需额外固定安装，完全依靠单手握持操作，作业时只需预留直径150mm左右的操作空间即可完成开合动作，哪怕是在电控柜内部、布线桥架内部等狭窄作业空间内，也能灵活操作。实际作业过程中，这款剥线钳的滑动止动结构经过表面淬火处理，硬度达到HRC45-50，具备足够的耐磨性能，长期使用也不会出现止动位置打滑、定位不准的问题；刀口部分采用高频淬火处理，刃口锋利度保持性好，剥除PVC、橡胶等常见材质的导线绝缘层时，切口整齐无毛刺，不会出现绝缘层撕扯粘连的情况。钳身的黑色氧化层可应对日常作业中的潮湿、轻微腐蚀场景，不易出现生锈卡滞的问题，浸胶手柄与金属钳身的结合处采用卡扣加固结构，长期使用也不会出现手柄移位、脱落的情况。

　　不同于大型液压压线钳、电缆剪等专用线缆工具，这款小型剥线钳主打精细化的小线径导线处理场景，在设备装配生产线的端子压装工位、家装水电作业的布线环节、物业电气维保的日常检修场景中，都能发挥稳定的作用，其结构设计没有多余的复杂机构，所有部件都围绕实用功能设置，没有冗余的装饰性结构，完全符合手动工具可靠、耐用、高效的设计原则。建模过程中需要重点关注铰接位置的配合间隙、滑动止动结构的行程范围、刀口的角度参数，这些细节直接决定了模型还原后是否能体现真实工具的操作逻辑，比如调节旋钮的螺纹规格要匹配钳身上的调节槽长度，保证止动块可以覆盖所有适配线径对应的刀口深度，复位弹簧的弹力参数要适配单手捏合的力度范围，避免弹力过大导致操作费力，或是弹力过小无法有效复位钳身。手柄的浸胶层要做轻微的弧度处理，贴合人手握持时的手指形态，还原真实工具的握持手感，钳身上的品牌标识位置要与实物保持一致，刀口的缺口尺寸要对应不同线径的导线绝缘层厚度，保证每个剥线口的尺寸精度符合实际使用需求。
