WJ46-HB9500七针PCB接线端子结构设计

　　在工业控制板卡、电源模块、小型电力变送设备的PCB布线场景里，屏障式螺钉接线端子一直是板端强电接线的核心连接件，这类部件直接决定了板载线路的接线可靠性、载流稳定性与现场施工的便捷性，本次设计的7针位接线端子，正是针对小间距多回路板端接线需求做的适配优化。从实际应用场景来看，这类端子普遍用在小功率电源变压器输出端接线、工控IO信号转接板、小型驱动板的外部线缆接入环节，现场施工时无需焊接，仅通过拧紧螺钉即可完成多股软线或单股硬线的压接固定，相比焊接式接线柱，后期维护拆线、换线的效率能提升60%以上，同时屏障式的隔栏设计能避免相邻接线位的导线毛刺外露造成短路风险，在强电与弱电混合布线的板卡上，这种隔栏结构的安全冗余度更高。

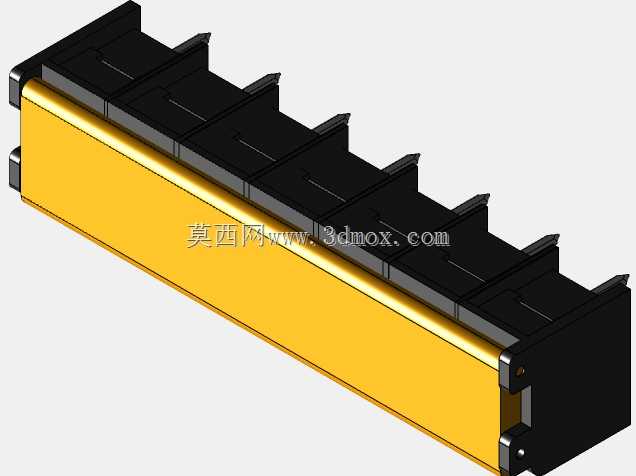

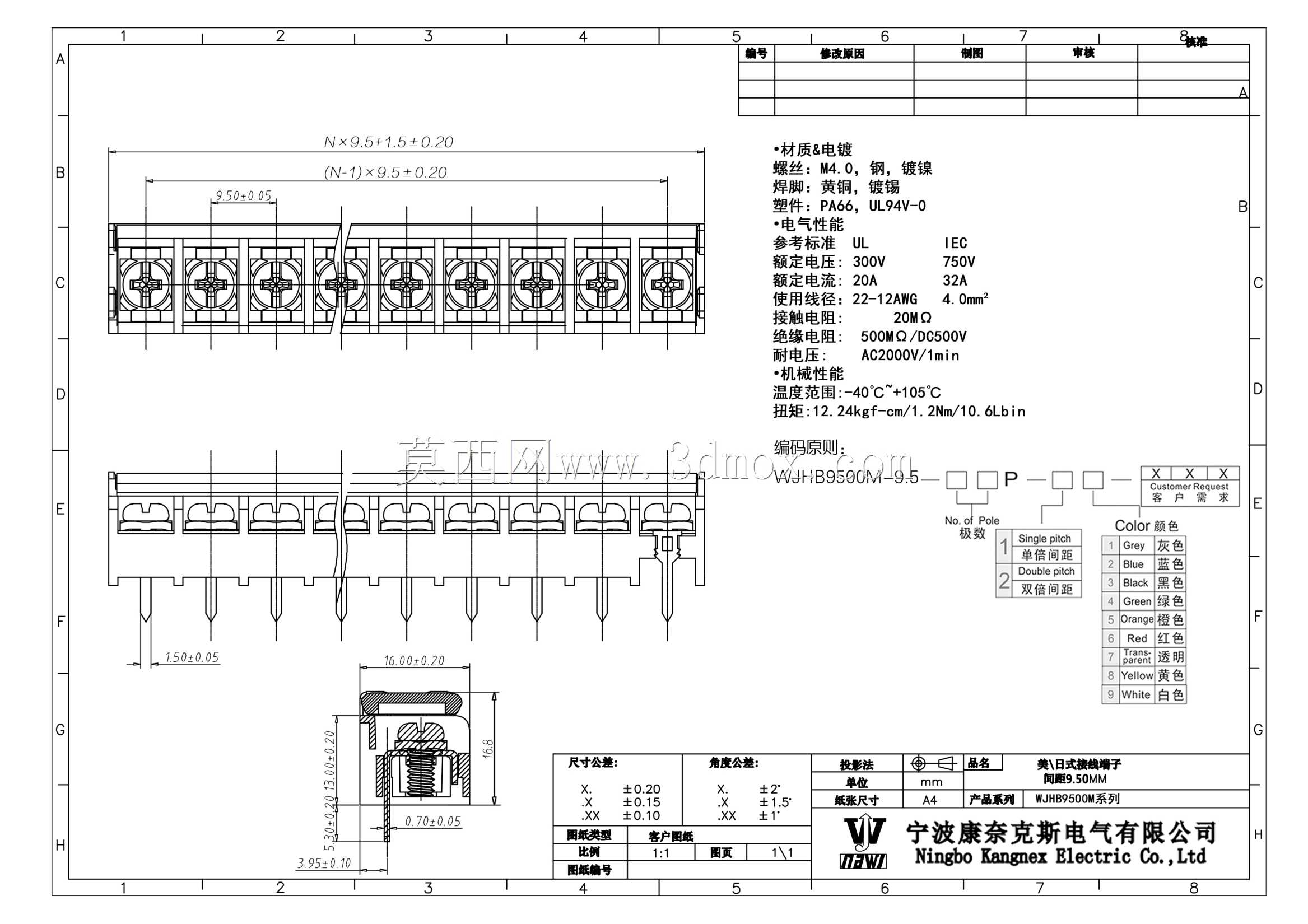

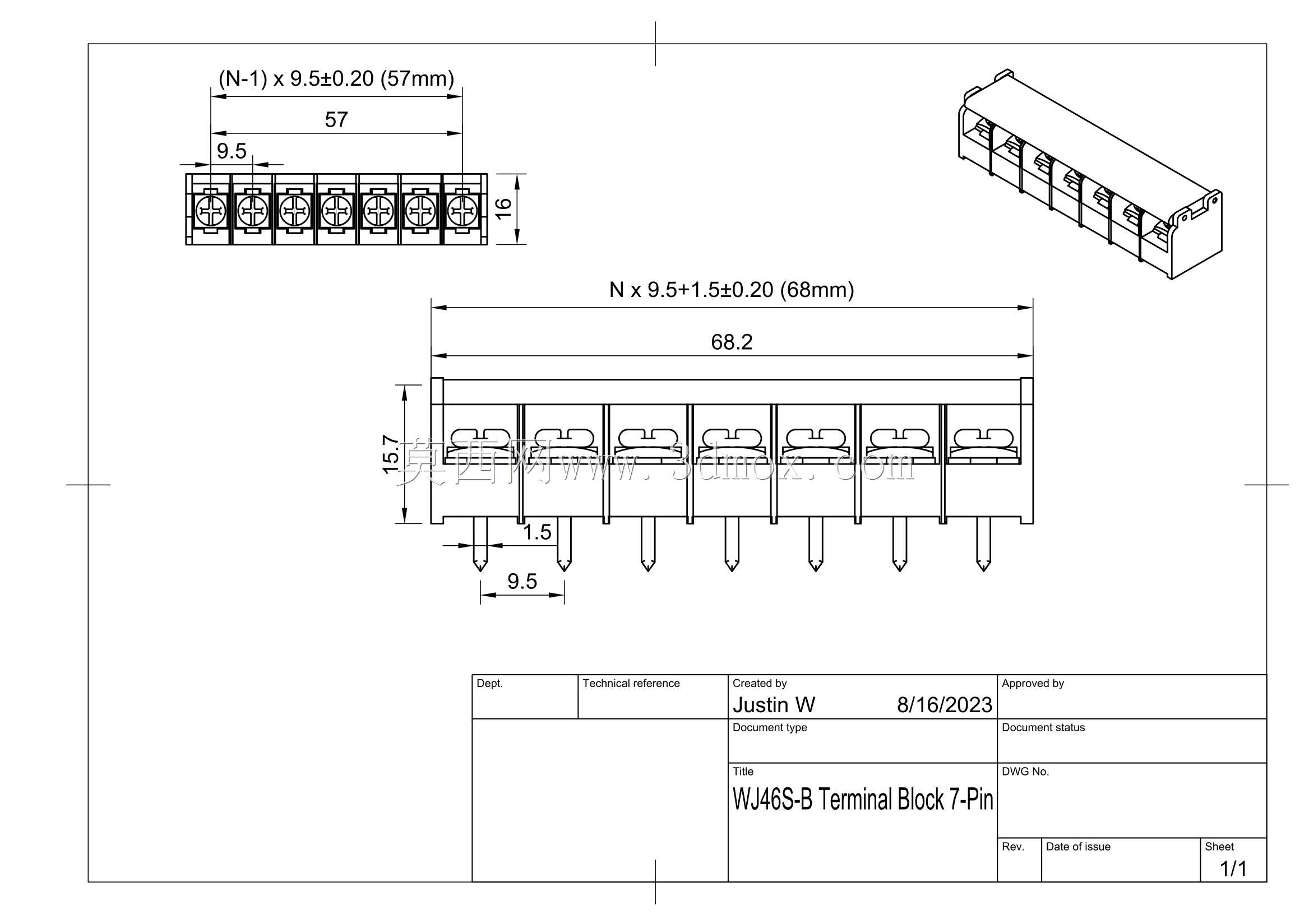

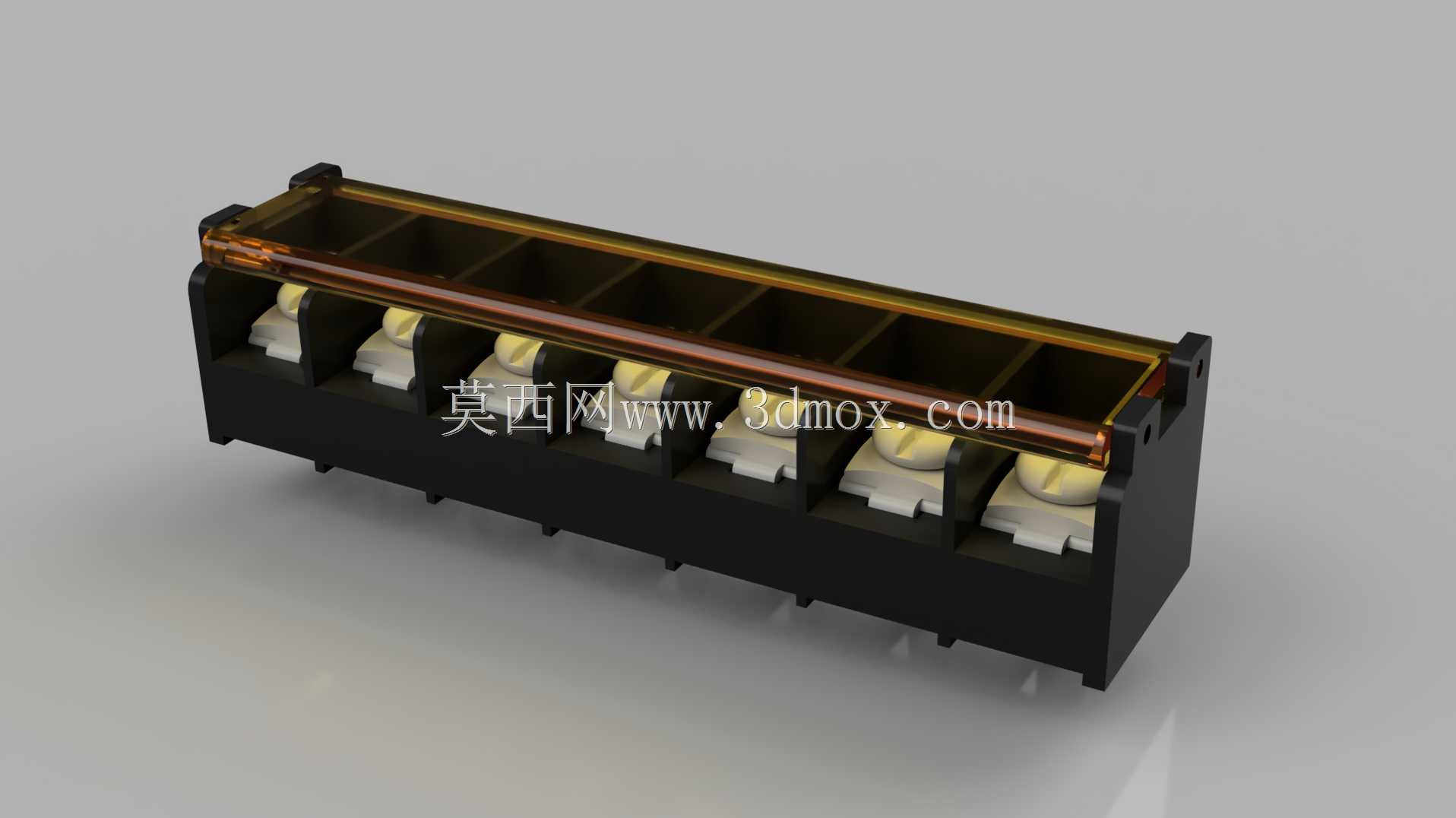

　　设计过程中首先参考了主流贴片式接线端子的安装边界，针脚间距严格匹配9.5mm的行业通用规格，7个接线位的总长度控制在合理范围内，不会占用PCB板过多的布线空间，底部的插针采用直插式设计，插针直径与PCB安装孔的公差配合控制在0.1mm以内，过波峰焊时能保证焊锡均匀爬升，不会出现虚焊、插针歪斜的问题。端子的主体基座采用耐高温绝缘材质，能承受波峰焊时的高温冲击，不会出现基座变形、隔栏错位的情况，上方的透明防护盖采用卡扣式固定，安装完成后扣上防护盖，既能防止灰尘、金属碎屑落入接线位造成短路，也能避免现场施工时误碰带电接线端造成安全隐患。

　　每个接线位的螺钉压接区域做了防滑齿设计，导线插入后拧紧螺钉，压接片会紧紧咬住导线线芯，即使设备运行过程中有持续振动，也不会出现导线松脱、接触电阻变大的问题，每个接线位的额定载流能力匹配常规小功率电源的输出电流需求，相邻接线位之间的绝缘屏障高度足够，即使接入的导线线芯有少量毛刺外露，也不会碰到相邻接线位造成短路。从安装尺寸来看，端子底部的定位柱与PCB上的定位孔精准匹配，插件时能快速定位，不会出现插针偏移的问题，端子整体高度控制在常规板卡元件的高度范围内，不会影响外壳的装配间隙，不会出现端子顶到设备外壳的情况。

　　设计时还特意优化了螺钉的拧动角度，螺丝刀垂直拧动时不会被相邻的隔栏挡住，现场接线时操作空间充足，不需要特殊的弯头螺丝刀就能完成所有接线位的螺钉紧固。另外，端子的焊盘布局参考了通用PCB设计规范，每个插针对应的焊盘大小合适，走线时能方便地引出大电流线路，不会出现焊盘过小载流不足的问题，相邻焊盘之间的间距满足安规要求，高压场景下也不会出现焊盘之间爬电距离不足的问题。这类端子的实际使用中，很多工程师会遇到端子基座在焊接后变形导致防护盖扣不上的问题，本次设计时特意在基座底部增加了加强筋结构，高温焊接后基座的变形量控制在0.05mm以内，防护盖的卡扣配合公差做了优化，即使有轻微变形也能顺利扣合，不会出现卡扣断裂或者盖不上的情况。同时压接片的材质采用高弹性导电铜材，表面做了镀锡处理，既能保证导电性能，也能防止长期使用后氧化造成接触不良，螺钉采用防锈镀锌材质，长期在潮湿环境下使用也不会出现螺钉锈死无法拧动的问题。
