西门子导轨式安装电源变压器结构设计

　　在低压配电与工业控制柜的内部布局设计中，这类导轨式安装的电源变压器是极为常见的配套元件，多数场景下会和微型断路器、PLC模块并排卡装在标准DIN导轨上，为控制回路提供稳定的电压转换输出，常见于机床电控柜、自动化产线控制箱、楼宇配电竖井的小型配电单元内，承担着将主回路高压交流电转换为控制回路所需低压交流电的核心作用，给PLC输入输出模块、中间继电器线圈、信号指示灯这类低压控制元件供电，避免主回路电压波动直接冲击控制侧元件。

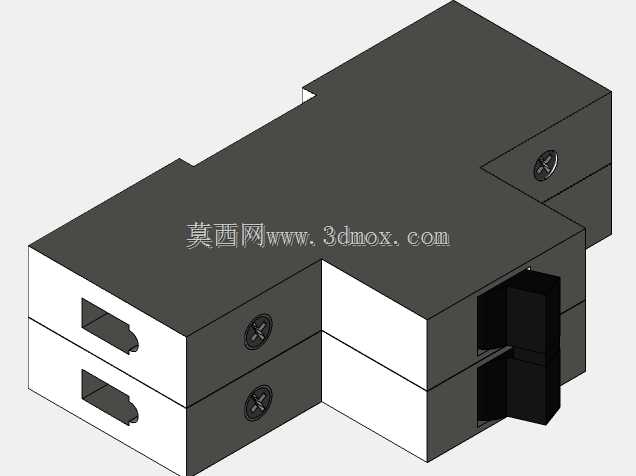

　　从结构设计来看，这款元件采用上下分层的双模块拼接式壳体，主体外壳采用阻燃工程塑料注塑成型，上半部分为深灰配色的功能主体区，下半部分为浅白配色的接线与安装区，壳体侧面预留的十字槽固定螺丝，既用于上下壳体的装配锁紧，也可在后期维护时快速拆开壳体检查内部绕组状态。元件前端设置两个并排的RJ类接口，可直接对接预制的控制信号连接线，无需额外做端子压接，能大幅减少柜内接线的工时消耗，接口旁的卡扣式结构可在接线完成后固定线缆端头，避免设备运行过程中因振动导致接线松脱。

　　设计阶段首先要匹配标准35mmDIN导轨的安装尺寸，元件背部的卡扣结构完全适配通用导轨的卡槽尺寸，安装时只需将元件上沿卡在导轨上沿，向下按压即可听到卡扣锁紧的声响，拆卸时用一字螺丝刀撬动背部的解锁卡扣即可快速取下，无需额外的固定螺丝，能在柜内布局调整时快速移位。元件的整体宽度控制在双位断路器的宽度范围内，并排安装时不会和相邻的断路器、PLC模块产生空间干涉，壳体的高度方向也预留了足够的接线空间，接线完成后柜内的走线槽盖板可以正常闭合，不会因为元件突出高度过高顶起槽盖。

　　从实际使用的功能特性来看，这类变压器的绕组采用浸漆处理的铜质线圈，能在长期通电状态下保持稳定的温升表现，壳体表面的细微格栅结构可辅助内部热量散出，即使在控制柜密闭、环境温度达到40摄氏度的工况下，也能保持额定功率输出不会出现过热保护。壳体的拼接缝隙处做了错位挡边设计，可避免柜内凝露产生的水滴直接渗入内部绕组，提升潮湿工况下的运行可靠性，前端的接口做了防呆设计，反方向的插头无法插入，能杜绝现场接线时的插反问题。

　　在做控制柜三维布局时，这类元件的模型需要精准还原安装卡扣的位置、接口的深度以及壳体的倒角细节，避免实际装配时出现和导轨、相邻元件、走线槽的干涉问题，尤其是元件前端的接口突出长度，要和柜内的线缆弯曲半径匹配，避免线缆弯折角度过大导致线芯断裂。同时模型要还原壳体表面的螺丝位置、标识区域的凹凸结构，方便后续做装配工艺演示时清晰展示拆装步骤，给现场接线、维护人员做可视化的操作指引。在做整柜的BOM统计时，这类元件的尺寸参数也直接影响柜内的空间预留计算，精准的三维模型可提前排查布局冲突，减少现场安装时的改孔、移位工作量。
