长条形PVC电子布线走线路由构件

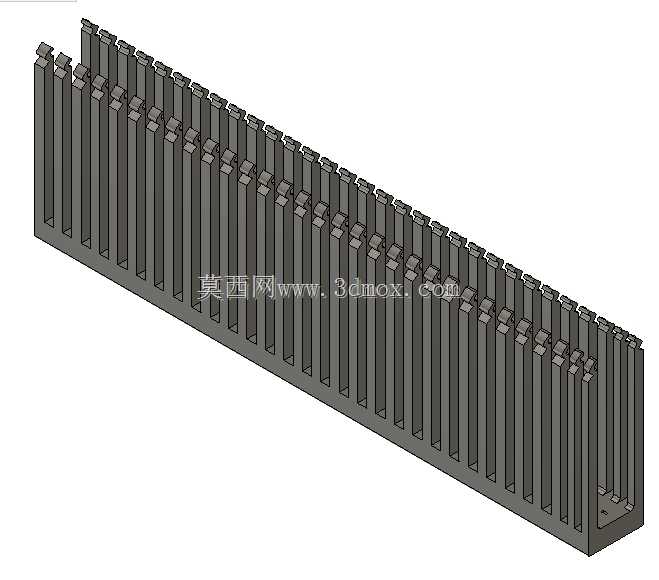

　　这款长条形PVC布线构件，主要面向电源变压器周边低压控制回路的配线整理场景，在成套电子电气设备的内部布线工序中，这类构件承担着线束分隔、走向约束、绝缘防护的核心作用，能够避免多组不同电压等级的线束交叉缠绕，降低后期运维时的线路排查难度，同时减少线束与金属结构棱边接触磨损绝缘层的风险。从结构设计来看，构件整体采用等截面长直构型，主体为U型槽基底，槽口侧连续排布等间距的立式挡片，相邻挡片之间预留均匀的出线缺口，施工时可以根据线束的实际引出位置，从对应缺口处将线束引出，无需在槽体上额外开孔裁切，大幅提升现场配线的灵活度。

　　挡片顶端设计有微小的卡扣凸台，当配套的槽盖压合后，凸台能够嵌入槽盖对应的卡槽内，避免设备运行过程中受振动影响导致槽盖脱落，同时凸台的倒角处理也能降低压合槽盖时的装配阻力，徒手即可完成封盖操作，不需要额外借助工装工具。在安装边界的设计考量上，构件的基底背部预留了沉头安装孔位，孔位间距按照常规电气安装板的模数设置，适配M3/M4规格的自攻螺丝或扎带固定，安装时槽体与安装面完全贴合，不会出现局部翘曲的问题；槽体内部的净宽尺寸经过多轮配线场景验证，能够容纳最多12根0.75平方毫米的控制导线，同时预留15%的散热间隙，避免线束密集排布导致的积热问题。

　　设计过程中针对PVC材料的成型特性做了多处细节优化，所有棱边都做了R0.5的圆角处理，既避免注塑成型时的应力集中导致构件脆裂，也能防止施工人员配线时被锐边划伤；挡片的厚度从根部到顶端做了微小的拔模斜度，既满足注塑脱模的工艺要求，也让挡片具备适度的弹性变形能力，当需要临时从槽内引出较粗的线束时，挡片可以小幅度外扩而不会发生不可逆的弯折断裂。这类布线构件除了应用在电源变压器的周边配线场景，也可适配工控柜内部、通讯设备机架、小型电子设备整机的内部布线需求，不同长度的构件可以通过端部的拼接结构实现无缝对接，长距离布线时不需要额外加装转接件，能够保持线槽整体的外观一致性与防护连续性。

　　在三维建模过程中，所有结构尺寸都严格遵循PVC挤出成型与注塑加工的工艺公差要求，挡片的间距误差控制在±0.1mm以内，确保配套槽盖能够通用互换，槽体的壁厚保持均匀一致，避免成型过程中出现缩痕、翘曲等质量缺陷；建模时对安装孔的沉头深度做了精准设定，确保螺丝锁紧后头部完全沉入沉孔内，不会突出槽体内部刮伤线束绝缘层。从实际使用的角度出发，这款构件的设计充分考虑了现场施工的操作便利性，不需要复杂的裁切工具即可根据实际安装长度进行截断，截断后的端部毛刺可以通过简单打磨处理，不会影响槽盖的装配与线束的布设；相邻挡片之间的缺口宽度经过反复验证，既能够保证单根导线顺利引出，也不会出现槽内线束从缺口处意外脱出的问题，在设备长期运行的振动环境下，线束能够保持稳定的布设走向，不会出现位移、缠绕的情况。
